Anslutningar

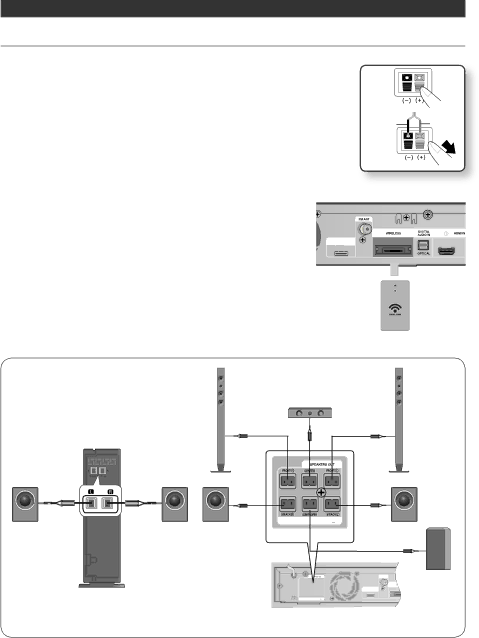

Ansluta högtalarna

Ansluta högtalarna

1.Tryck ned terminalklämman på högtalarens baksida.

2.	Sätt i den svarta kabeln i den svarta terminalen (–) och den röda kabeln i
	den röda terminalen (+) och släpp sedan klämmorna.
3.	Anslut kontakterna på baksidan av produkten. Matcha färgerna på
	högtalarkontakterna med de på högtalaruttagen.	Svart	Röd
4.	När produkten är avstängd sätter du i TX-kortet i kortanslutningen för
	TX (WIRELESS) på huvudenhetens baksida.

•Håll TX-kortet så att etiketten med texten "WIRELESS" (TRÅDLÖS) är vänd uppåt, och sätt in kortet på kortplatsen.

•TX-kortet gör att huvudenheten och den trådlösa mottagaren kan

kommunicera med varandra.

5. Anslut främre vänster och höger högtalare till den trådlösa mottagarmodulen.

iPod

6. Sätt i den trådlösa mottagarenhetens strömkontakt i ett vägguttag.

7.Slå på produkten. Produkten och den trådlösa mottagarmodulen kommunicerar nu med varandra och du hör

ett ljud från de surroundhögtalarna. TX-kort

Främre högtalare (R) Främre högtalare (L)

Mittenhögtalare

Surroundhögtalare bak (R)

Surroundhögtalare (L) Surroundhögtalare (R)

Trådlös mottagarmodul

Den här produkten får endast anslutas med SWA-5000.

Surroundhögtalare bak (L)

SPEAKER IMPEDANCE : 3

FM ANTSubwoofer

WIRE

iPod

SPEAKER IMPEDANCE : 3

20 Svenska
