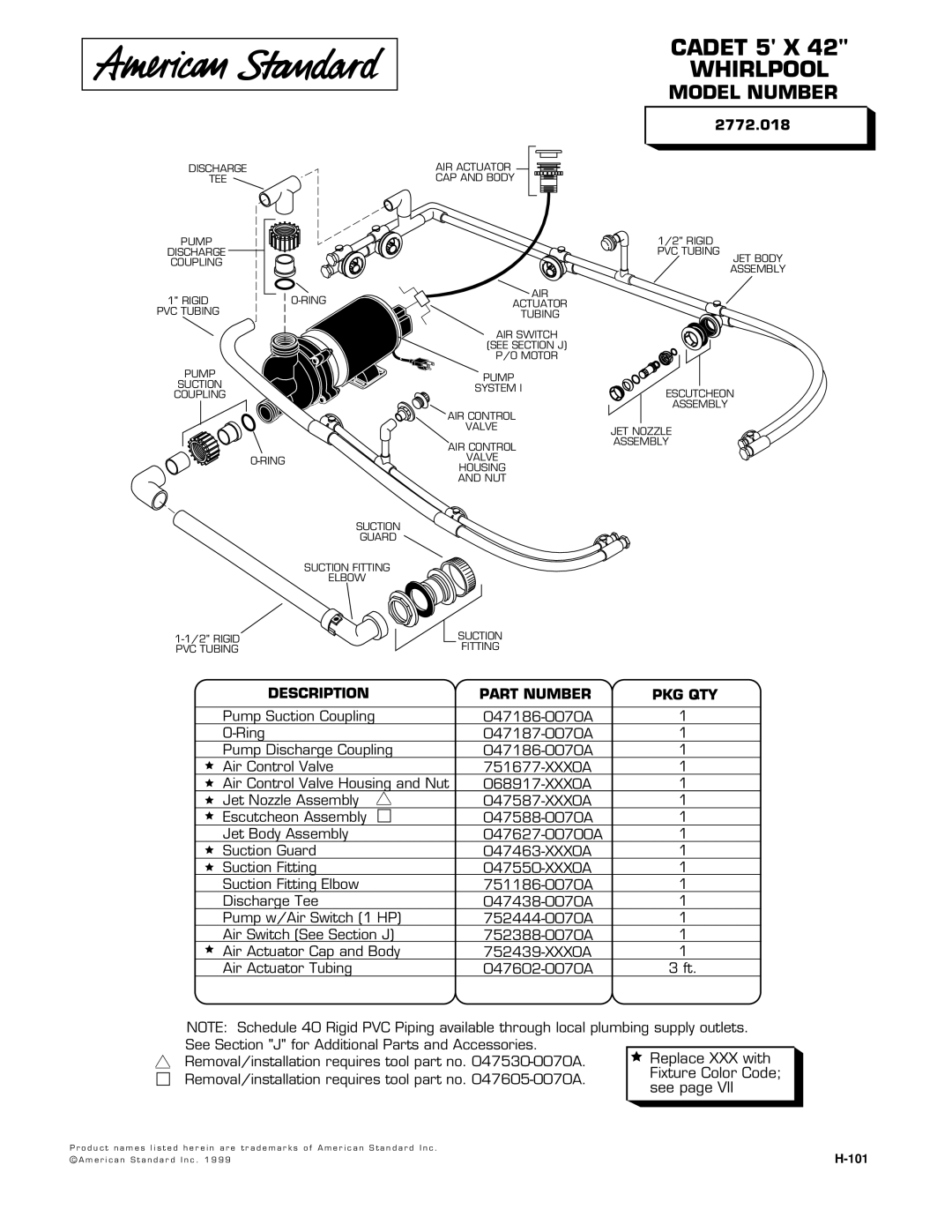

CADET 5' X 42"
Replace XXX with Fixture Color Code; see page VII

CADET 5' X 42"

WHIRLPOOL

MODEL NUMBER

2772.018

DISCHARGE

TEE

PUMP

DISCHARGE

COUPLING

1" RIGID

PVC TUBING

AIR ACTUATOR

CAP AND BODY

1/2" RIGID

PVC TUBING

JET BODY

ASSEMBLY

AIR

O-RINGACTUATOR

TUBING

AIR SWITCH

(SEE SECTION J)

P/O MOTOR

PUMP

SUCTION

COUPLING

PUMP

SYSTEM I

AIR CONTROL

ESCUTCHEON

ASSEMBLY

O-RING

VALVEJET NOZZLE

ASSEMBLY

AIR CONTROL

VALVE

HOUSING

AND NUT

SUCTION

GUARD

SUCTION FITTING

ELBOW

1-1/2" RIGID

SUCTION

PVC TUBING

FITTING

DESCRIPTION

PART NUMBER

PKG QTY







Pump Suction Coupling

047186-0070A

1

O-Ring

047187-0070A

1

Pump Discharge Coupling

047186-0070A

1

Air Control Valve

751677-XXX0A

1

Air Control Valve Housing and Nut

068917-XXX0A

1

Jet Nozzle Assembly

047587-XXX0A

1

Escutcheon Assembly

047588-0070A

1

Jet Body Assembly

047627-00700A

1

Suction Guard

047463-XXX0A

1

Suction Fitting

047550-XXX0A

1

Suction Fitting Elbow

751186-0070A

1

Discharge Tee

047438-0070A

1

Pump w/Air Switch (1 HP)

752444-0070A

1

Air Switch (See Section J)

752388-0070A

1

Air Actuator Cap and Body

752439-XXX0A

1

Air Actuator Tubing

047602-0070A

3 ft.

NOTE: Schedule 40 Rigid PVC Piping available through local plumbing supply outlets. See Section "J" for Additional Parts and Accessories.

Removal/installation requires tool part no. 047530-0070A. Removal/installation requires tool part no. 047605-0070A.

P r o d u c t n a m e s l i s t e d h e r e i n a r e t r a d e m a r k s o f A m e r i c a n S t a n d a r d I n c .

H-101

C A m e r i c a n S t a n d a r d I n c . 1 9 9 9
