6.750 [171.45]

15.000

[381.00]

13.125 [333.38]

23.031

[584.99]

AE-6B MONITOR

14.000 [355.60]

A

NUTPLATE

AE-6B MONITOR

26.296 [667.92]

55?

18.437 [468.29]

A

CONNECTOR PANEL

SECTION A-A

NOTE: DIMENSIONS ARE IN INCHES & [MILLIMETERS]

FRONT VIEW

INFORMATION CONTAINED IN THIS DOCUMENT IS THE SOLE PROPERTY

OF APOGEE SOUND

INTERNATIONAL, LLC. REPRODUCTION OF ALL OR ANY PART OF THIS DOCUMENT WITHOUT WRITTEN CONSENT FROM APOGEE SOUND INTERNATIONAL, LLC. IS PROHIBITED.

NOT TO SCALE

SCALE

1/3

DRAWN

WWE

9/2/99















REVISED





PRODUCT









NUMBER:

SIZE

DRAWING N0.

100-6500

D

ZAE-6B

















REVISION

A

AE-6B MONITOR

Page 1
Image 1

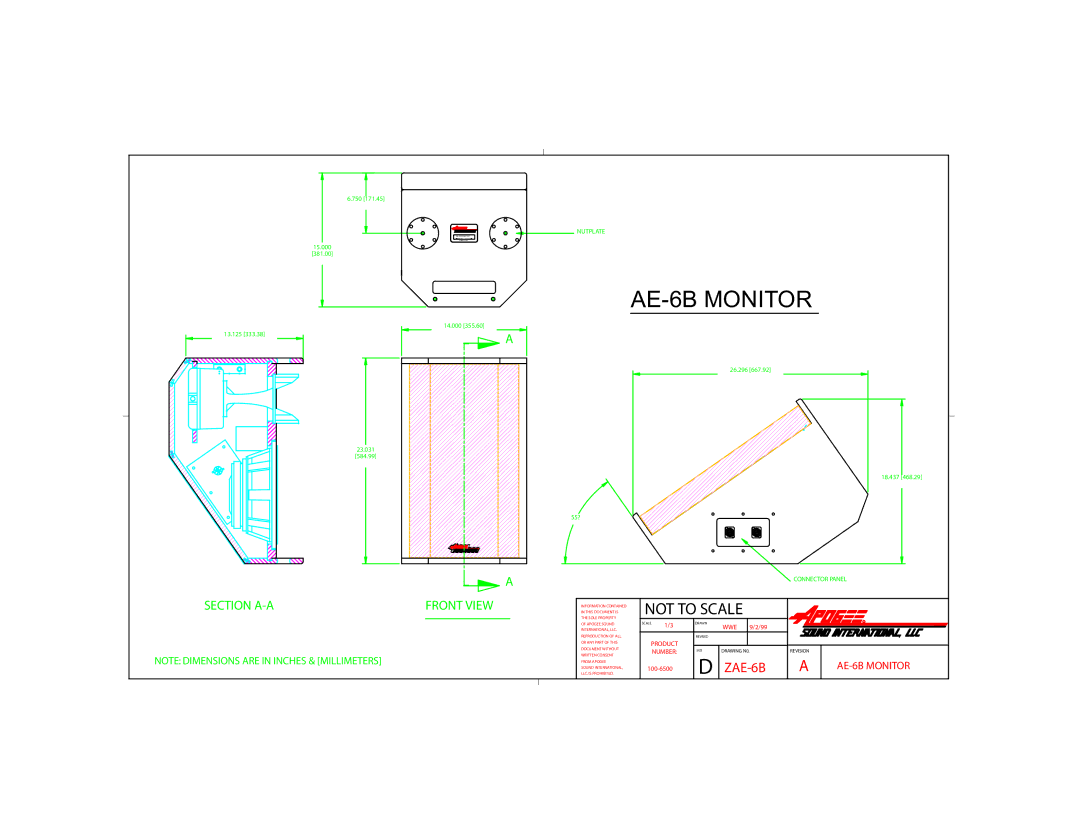

Bogen AE-6B dimensions Section A-A Front View, Apogee Sound, Scale Drawn, Revised
