刷新 Bios
Page 1
Image 1
Dell Inspiron 3521/5521
用户手册
计算机型号：
Inspiron 3521/5521
管制型号：
P28F
管制类型：
P28F001
Page 1
Page 2
Page 1
Image 1
Page 1
Page 2

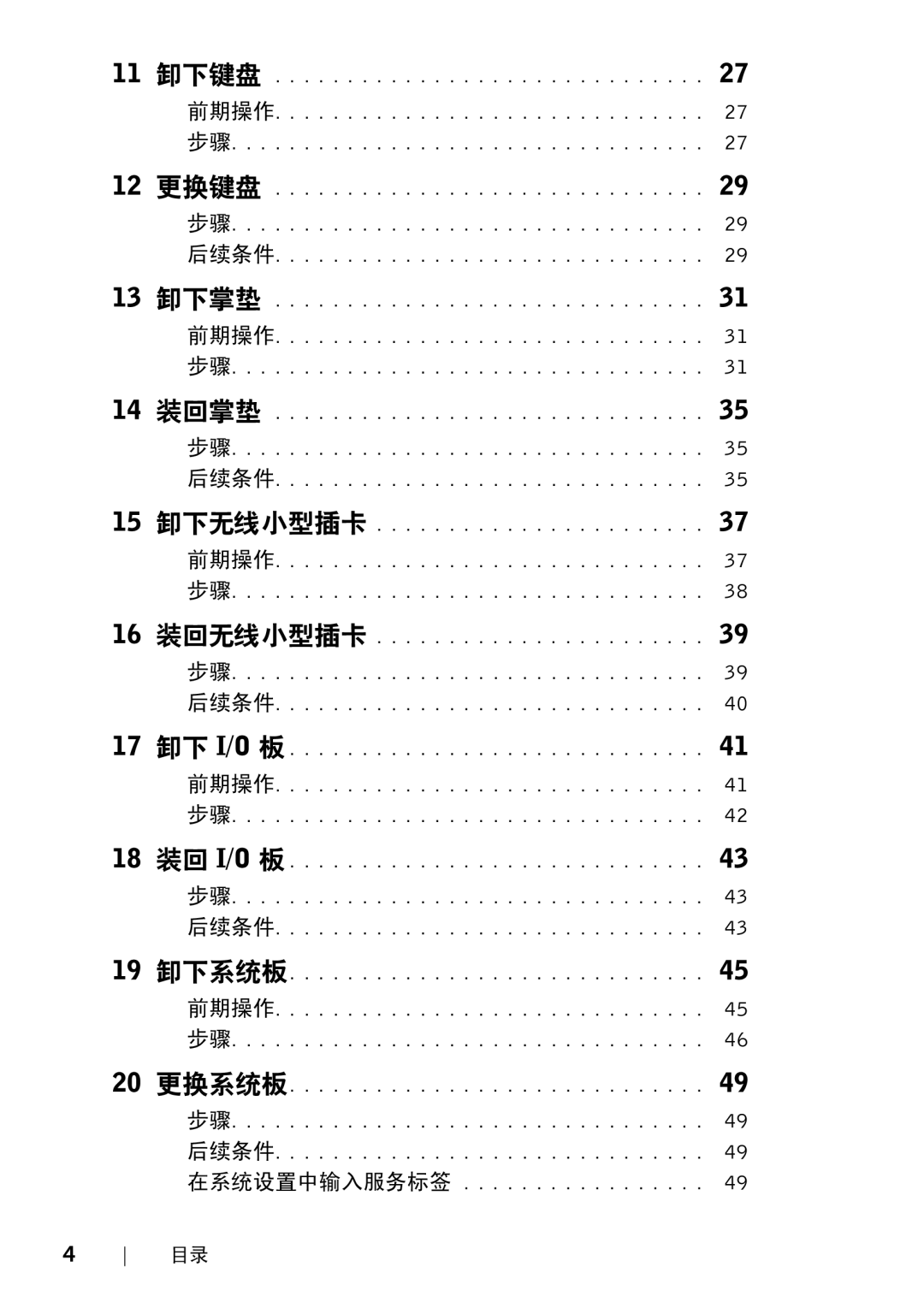

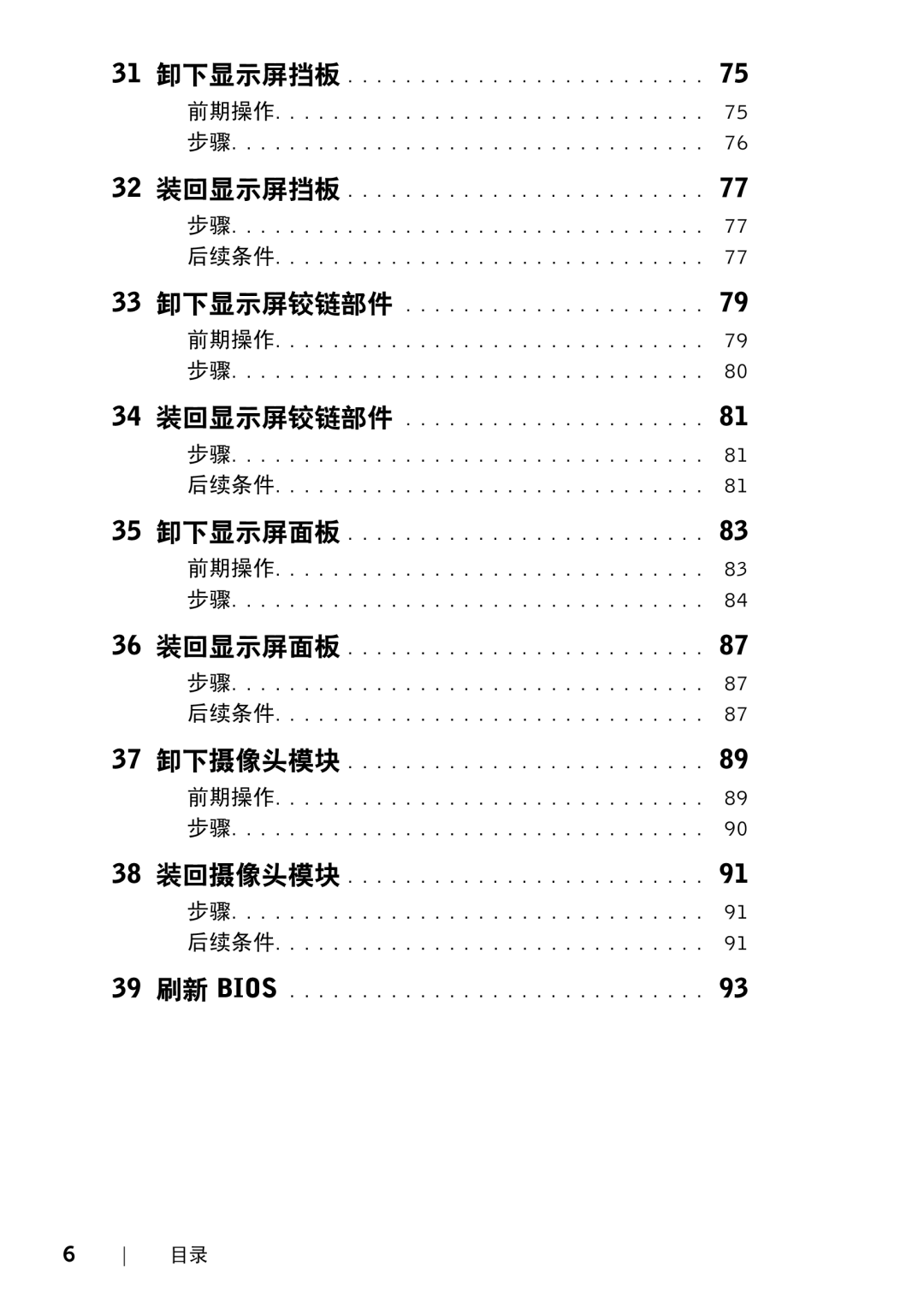

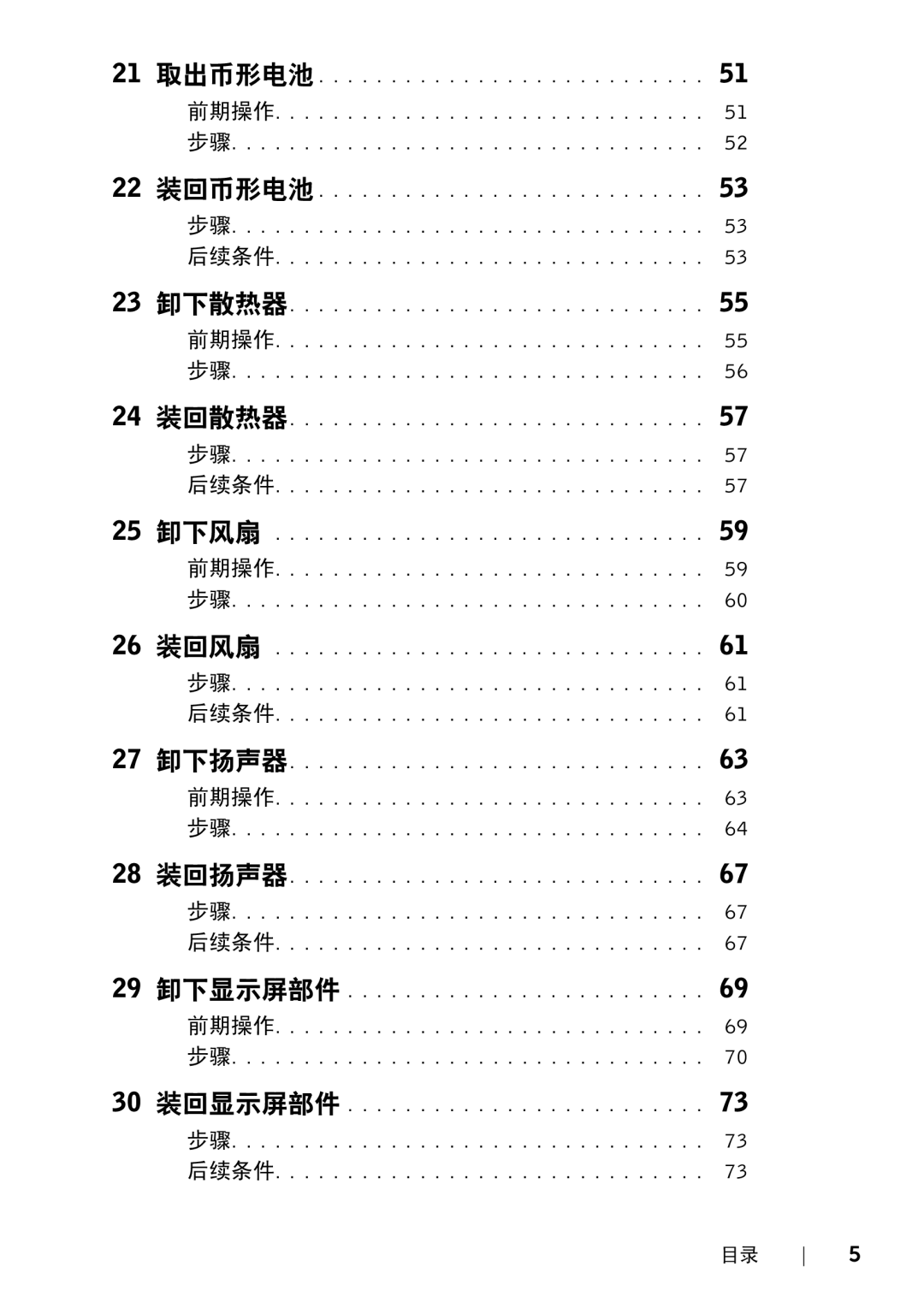

Contents
用户手册
Dell Inc

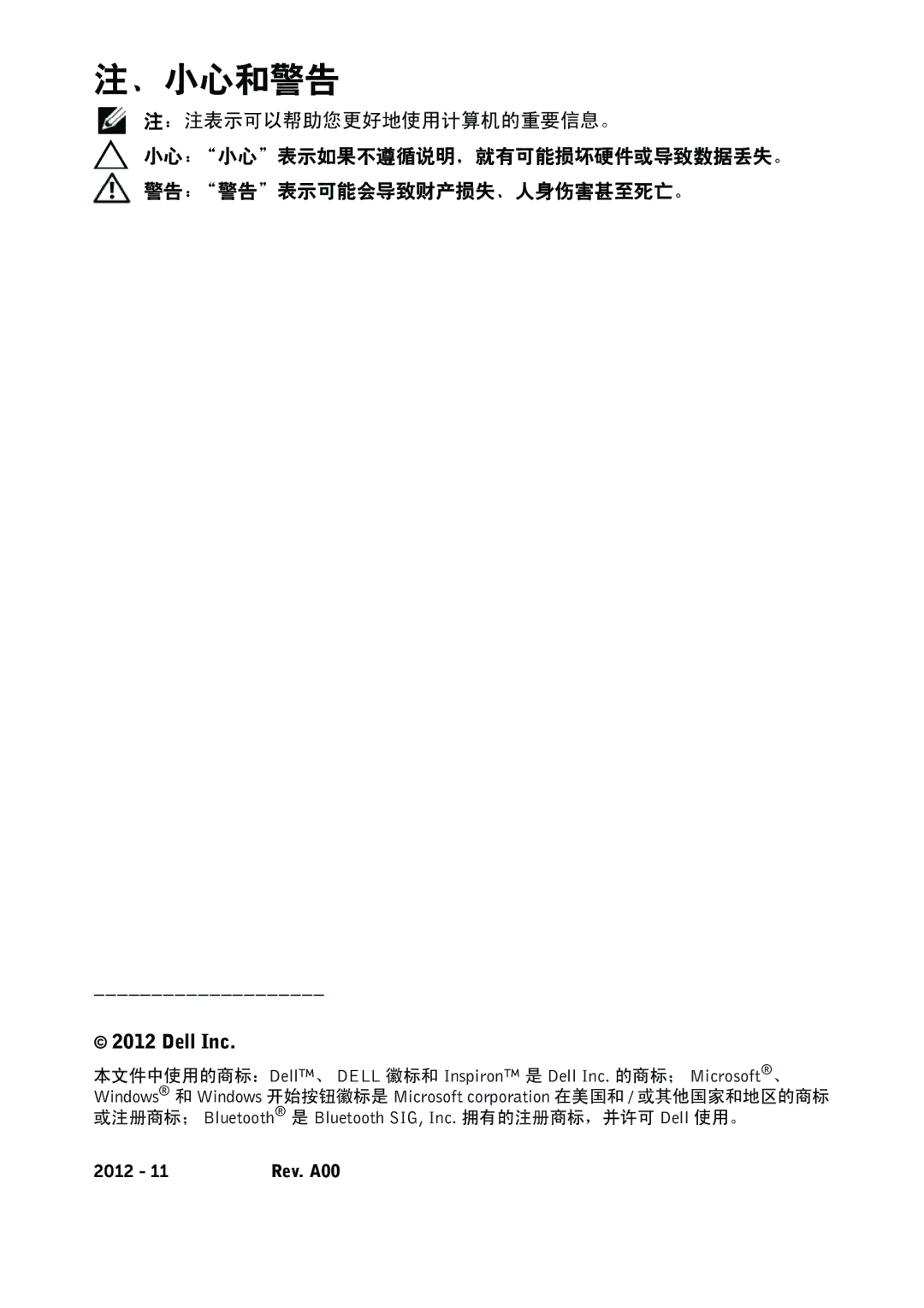

、小心和警告
Page
Page
Page
Page
关闭计算机及所连接设备的电源
开始之前

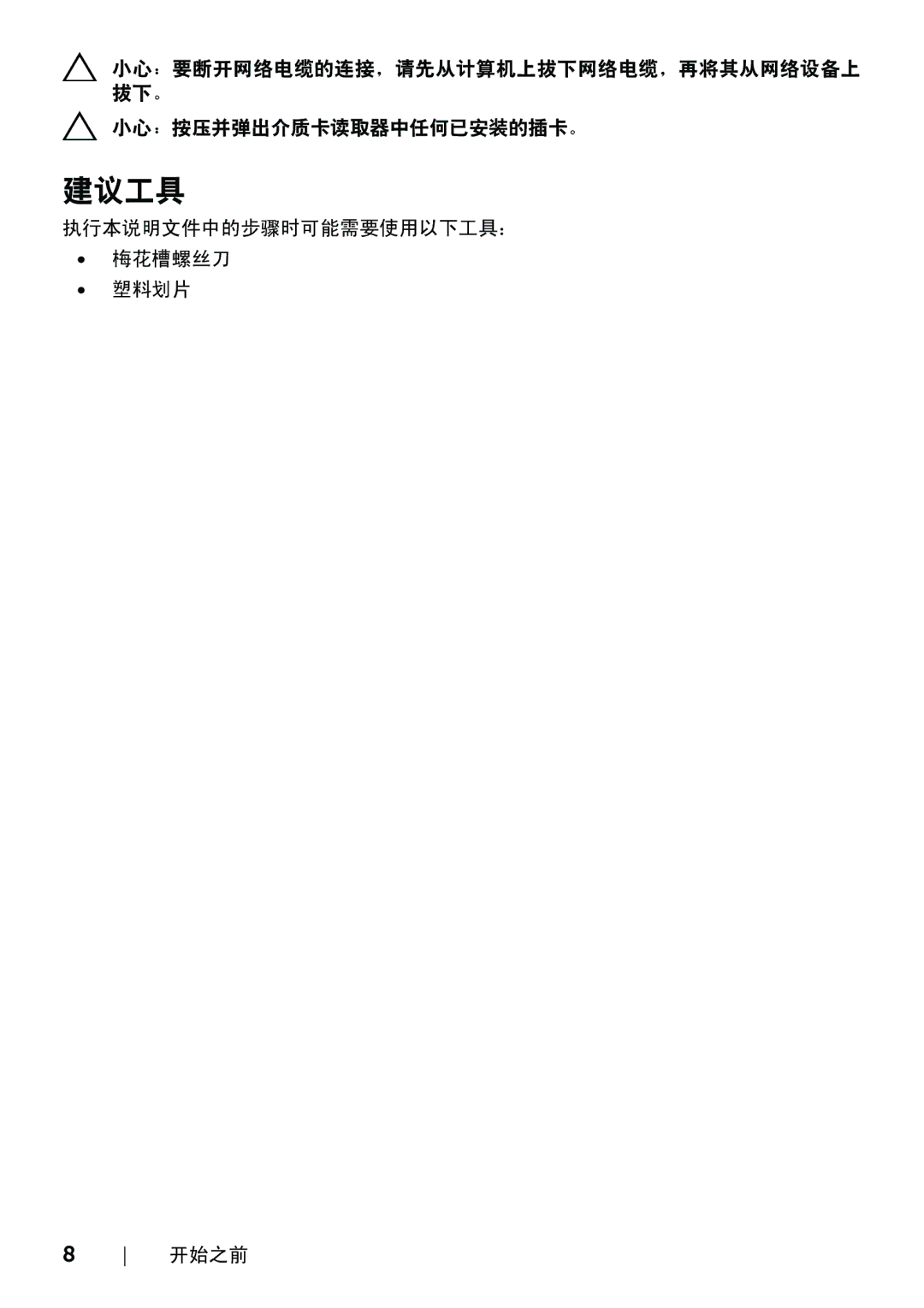

建议工具
拆装计算机内部组件之后
10 拆装计算机内部组件之后
取出电池
12 取出电池
更换电池
14 更换电池
前期操作
卸下内存模块
请用指尖小心拨开内存模块连接器两端的固定夹，直至内存模块弹起。 从内存模块连接器中卸下内存模块
装回内存模块
18 装回内存模块
卸下光盘驱动器部件
20 卸下光盘驱动器部件
装回光盘驱动器组件
22 装回光盘驱动器组件
卸下硬盘驱动器组件
使用推拉卡舌，提起硬盘驱动器部件，将其从计算机基座中取出。
装回硬盘驱动器组件
26 装回硬盘驱动器组件
卸下键盘
28 卸下键盘
更换键盘
30 更换键盘
卸下掌垫
32 卸下掌垫
螺钉 （ 7 颗）
34 卸下掌垫
装回掌垫
36 装回掌垫
卸下无线小型插卡
断开天线电缆与无线小型插卡上的连接器的连接。 拧下将无线小型插卡固定至系统板连接器的螺钉。
装回无线小型插卡
后续条件
卸下 I/O 板
42 卸下 I/O 板
装回 I/O 板
44 装回 I/O 板
卸下系统板
46 卸下系统板
拧下将系统板固定至计算机基座的螺钉。 将系统板提离计算机基座。
48 卸下系统板
在系统设置中输入服务标签
更换系统板
50 更换系统板
取出币形电池
将系统板翻转过来，然后将其放置在平坦表面上。 使用塑料划片，轻轻地将币形电池从系统板上的电池槽撬出。
装回币形电池
54 装回币形电池
卸下散热器
56 卸下散热器
装回散热器
58 装回散热器
卸下风扇
60 卸下风扇
装回风扇
62 装回风扇
卸下扬声器
剥下将 LED 硅管固定至计算机基座的胶带。 提起 LED 硅管，然后将其从计算机基座上卸下。
请记下扬声器电缆布线，并将电缆从计算机基座上的布线导轨中拔出。 将扬声器 （连同扬声器电缆）提离计算机基底。
66 卸下扬声器
装回扬声器
68 装回扬声器
卸下显示屏部件
70 卸下显示屏部件
将电源适配器端口电缆从螺钉处移开。 卸下将显示屏部件固定至计算机基座的螺钉。 将显示屏部件从计算机基座抬起取出。
72 卸下显示屏部件
装回显示屏部件
74 装回显示屏部件
卸下显示屏挡板
按下铰接护盖两侧，然后提起铰接护盖，以将其从显示屏部件上卸下。
装回显示屏挡板
78 装回显示屏挡板
卸下显示屏铰链部件
拧下将显示屏铰接部件固定至显示屏面板的螺钉。 将显示屏铰接部件从显示屏后盖抬起。
装回显示屏铰链部件
82 装回显示屏铰链部件
卸下显示屏面板
卸下将显示屏面板固定至显示屏后盖的八颗螺钉。 轻轻提起显示屏面板，然后将其翻转。
撕下粘在显示屏电缆上的胶带。 断开显示屏电缆与显示屏面板上的连接器的连接。
86 卸下显示屏面板
装回显示屏面板
88 装回显示屏面板
卸下摄像头模块
90 卸下摄像头模块
装回摄像头模块
92 装回摄像头模块
刷新 Bios
94 刷新 Bios
