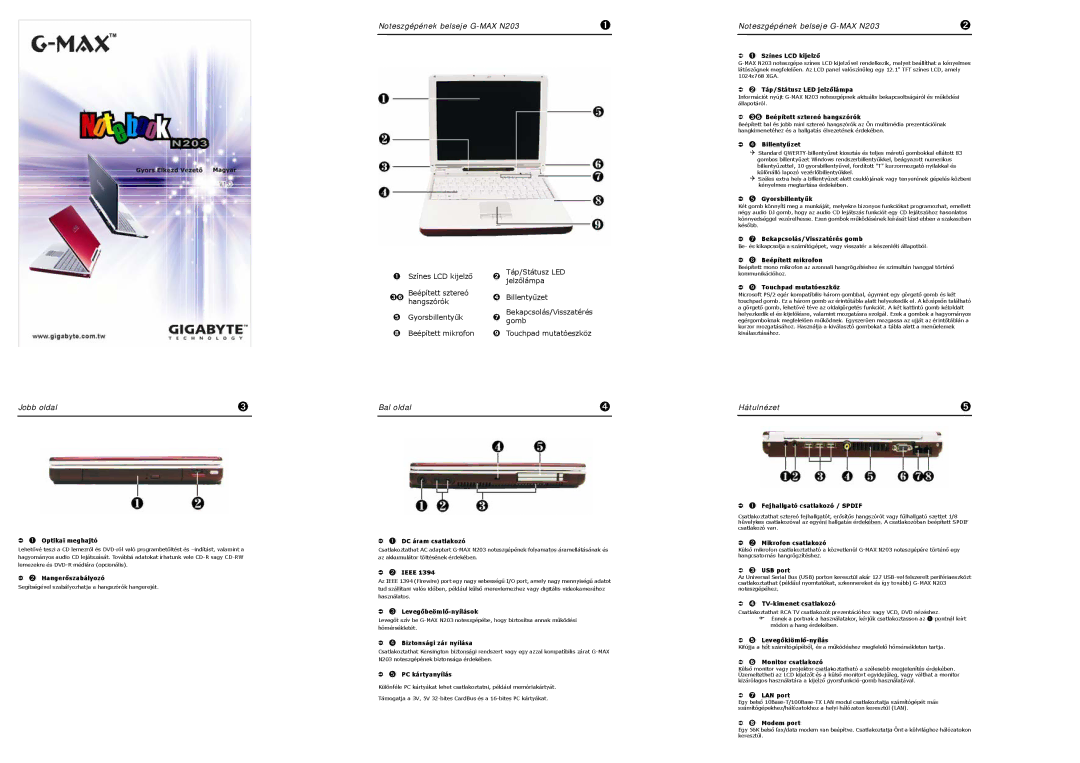

Gigabyte N203 manual Jobb oldal, Bal oldal, Hátulnézet

Jobb oldal ➌

Â➊ Optikai meghajtó

Lehetővé teszi a CD lemezről és DVD-ről való programbetöltést és –indítást, valamint a hagyományos audio CD lejátszását. Továbbá adatokat írhatunk vele CD-R vagy CD-RW lemezekre és DVD-R médiára (opcionális).

Â➋ Hangerőszabályozó

Segítségével szabályozhatja a hangszórók hangerejét.

Noteszgépének belseje G-MAX N203 ➊

➊	Színes LCD kijelző	➋	Táp/Státusz LED
			jelzőlámpa
	Beépített sztereó		Billentyűzet
➌➏ hangszórók		➍
➎	Gyorsbillentyűk	➐	Bekapcsolás/Visszatérés
			gomb

➑Beépített mikrofon ➒ Touchpad mutatóeszköz

Bal oldal ➍

Â➊ DC áram csatlakozó

Csatlakoztathat AC adaptert G-MAX N203 noteszgépének folyamatos áramellátásának és az akkumulátor töltésének érdekében.

Â➋ IEEE 1394

Az IEEE 1394 (Firewire) port egy nagy sebességű I/O port, amely nagy mennyiségű adatot tud szállítani valós időben, például külső merevlemezhez vagy digitális videokamerához használatos.

Â➌ Levegőbeömlő-nyílások

Levegőt szív be G-MAX N203 noteszgépébe, hogy biztosítsa annak működési hőmérsékletét.

Â➍ Biztonsági zár nyílása

Csatlakoztathat Kensington biztonsági rendszert vagy egy azzal kompatíbilis zárat G-MAX N203 noteszgépének biztonsága érdekében.

Â➎ PC kártyanyílás

Különféle PC kártyákat lehet csatlakoztatni, például memóriakártyát.

Támogatja a 3V, 5V 32-bites CardBus és a 16-bites PC kártyákat.

Noteszgépének belseje G-MAX N203 ➋

Â➊ Színes LCD kijelző

G-MAX N203 noteszgépe színes LCD kijelzővel rendelkezik, melyet beállíthat a kényelmes látószögnek megfelelően. Az LCD panel valószínűleg egy 12.1" TFT színes LCD, amely 1024x768 XGA.

Â➋ Táp/Státusz LED jelzőlámpa

Információt nyújt G-MAX N203 noteszgépnek aktuális bekapcsoltságáról és működési állapotáról.

Â➌➏ Beépített sztereó hangszórók

Beépített bal és jobb mini sztereó hangszórók az Ön multimédia prezentációinak hangkimenetéhez és a hallgatás élvezetének érdekében.

Â➍ Billentyűzet

4 Standard QWERTY-billentyűzet kiosztás és teljes méretű gombokkal ellátott 83 gombos billentyűzet Windows rendszerbillentyűkkel, beágyazott numerikus billentyűzettel, 10 gyorsbillentyűvel, fordított "T" kurzormozgató nyilakkal és

különálló lapozó vezérlőbillentyűkkel.

4 Széles extra hely a billentyűzet alatt csuklójának vagy tenyerének gépelés közbeni kényelmes megtartása érdekében.

Â➎ Gyorsbillentyűk

Két gomb könnyíti meg a munkáját, melyekre bizonyos funkciókat programozhat, emellett négy audio DJ gomb, hogy az audio CD lejátszás funkciót egy CD lejátszóhoz hasonlatos könnyedséggel vezérelhesse. Ezen gombok működésének leírását lásd ebben a szakaszban később.

Â➐ Bekapcsolás/Visszatérés gomb

Be- és kikapcsolja a számítógépet, vagy visszatér a készenléti állapotból.

Â➑ Beépített mikrofon

Beépített mono mikrofon az azonnali hangrögzítéshez és szimultán hanggal történő kommunikációhoz.

Â➒ Touchpad mutatóeszköz

Microsoft PS/2 egér kompatíbilis három gombbal, úgymint egy görgető gomb és két touchpad gomb. Ez a három gomb az érintőtábla alatt helyezkedik el. A középsőn található a görgető gomb, lehetővé téve az oldalgörgetés funkciót. A két kattintó gomb kétoldalt helyezkedik el és kijelölésre, valamint mozgatásra szolgál. Ezek a gombok a hagyományos egérgomboknak megfelelően működnek. Egyszerűen mozgassa az ujját az érintőtáblán a kurzor mozgatásához. Használja a kiválasztó gombokat a tábla alatt a menüelemek kiválasztásához.

Hátulnézet ➎

Â➊ Fejhallgató csatlakozó / SPDIF

Csatlakoztathat sztereó fejhallgatót, erősítős hangszórót vagy fülhallgató szettet 1/8 hüvelykes csatlakozóval az egyéni hallgatás érdekében. A csatlakozóban beépített SPDIF csatlakozó van.

Â➋ Mikrofon csatlakozó

Külső mikrofon csatlakoztatható a közvetlenül G-MAX N203 noteszgépére történő egy hangcsatornás hangrögzítéshez.

Â➌ USB port

Az Universal Serial Bus (USB) porton keresztül akár 127 USB-vel felszerelt perifériaeszközt csatlakoztathat (például nyomtatókat, szkennereket és így tovább) G-MAX N203 noteszgépéhez.

Â➍ TV-kimenet csatlakozó

Csatlakoztathat RCA TV csatlakozót prezentációhoz vagy VCD, DVD nézéshez.

)Ennek a portnak a használatakor, kérjük csatlakoztasson az ➊ pontnál leírt módon a hang érdekében.

Â➎ Levegőkiömlő-nyílás

Kifújja a hőt számítógépéből, és a működéshez megfelelő hőmérsékleten tartja.

Â➏ Monitor csatlakozó

Külső monitor vagy projektor csatlakoztatható a szélesebb megjelenítés érdekében. Üzemeltetheti az LCD kijelzőt és a külső monitort egyidejűleg, vagy válthat a monitor kizárólagos használatára a kijelző gyorsfunkció-gomb használatával.

Â➐ LAN port

Egy belső 10Base-T/100Base-TX LAN modul csatlakoztatja számítógépét más számítógépekhez/hálózatokhoz a helyi hálózaton keresztül (LAN).

Â➑ Modem port

Egy 56K belső fax/data modem van beépítve. Csatlakoztatja Önt a külvilághoz hálózatokon keresztül.
