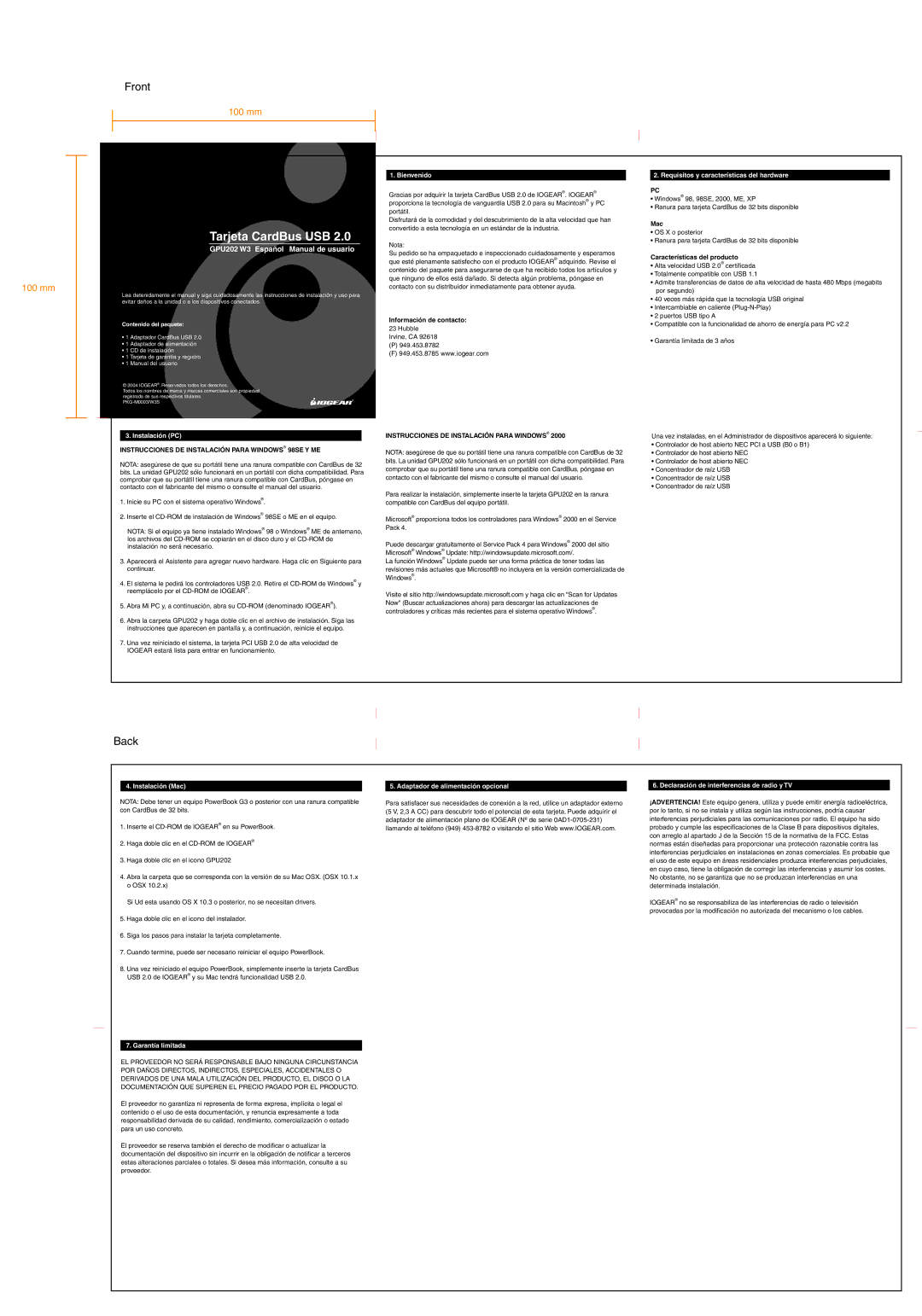

Front
100 mm
100 mm
Tarjeta CardBus USB 2.0
GPU202 W3 Español Manual de usuario
Lea detenidamente el manual y siga cuidadosamente las instrucciones de instalación y uso para evitar daños a la unidad o a los dispositivos conectados.
Contenido del paquete:
•1 Adaptador CardBus USB 2.0
•1 Adaptador de alimentación
•1 CD de instalación
•1 Tarjeta de garantía y registro
•1 Manual del usuario
© 2004 IOGEAR®. Reservados todos los derechos.
Todos los nombres de marca y marcas comerciales son propiedad registrada de sus respectivos titulares.
1. Bienvenido
Gracias por adquirir la tarjeta CardBus USB 2.0 de IOGEAR®. IOGEAR® proporciona la tecnología de vanguardia USB 2.0 para su Macintosh® y PC portátil.
Disfrutará de la comodidad y del descubrimiento de la alta velocidad que han convertido a esta tecnología en un estándar de la industria.
Nota:
Su pedido se ha empaquetado e inspeccionado cuidadosamente y esperamos que esté plenamente satisfecho con el producto IOGEAR® adquirido. Revise el contenido del paquete para asegurarse de que ha recibido todos los artículos y que ninguno de ellos está dañado. Si detecta algún problema, póngase en contacto con su distribuidor inmediatamente para obtener ayuda.
Información de contacto:23Hubble Irvine, CA 92618
(P) 949.453.8782
(F) 949.453.8785 www.iogear.com
2. Requisitos y características del hardware
PC
•Windows® 98, 98SE, 2000, ME, XP
•Ranura para tarjeta CardBus de 32 bits disponible
Mac
•OS X o posterior
•Ranura para tarjeta CardBus de 32 bits disponible
Características del producto•Alta velocidad USB 2.0® certificada
•Totalmente compatible con USB 1.1
•Admite transferencias de datos de alta velocidad de hasta 480 Mbps (megabits por segundo)
•40 veces más rápida que la tecnología USB original
•Intercambiable en caliente
•2 puertos USB tipo A
•Compatible con la funcionalidad de ahorro de energía para PC v2.2
•Garantía limitada de 3 años
3. Instalación (PC)
INSTRUCCIONES DE INSTALACIÓN PARA WINDOWS® 98SE Y MENOTA: asegúrese de que su portátil tiene una ranura compatible con CardBus de 32 bits. La unidad GPU202 sólo funcionará en un portátil con dicha compatibilidad. Para comprobar que su portátil tiene una ranura compatible con CardBus, póngase en contacto con el fabricante del mismo o consulte el manual del usuario.
1.Inicie su PC con el sistema operativo Windows®.
2.Inserte el
NOTA: Si el equipo ya tiene instalado Windows® 98 o Windows® ME de antemano, los archivos del
3.Aparecerá el Asistente para agregar nuevo hardware. Haga clic en Siguiente para continuar.
4.El sistema le pedirá los controladores USB 2.0. Retire el
5.Abra Mi PC y, a continuación, abra su
6.Abra la carpeta GPU202 y haga doble clic en el archivo de instalación. Siga las instrucciones que aparecen en pantalla y, a continuación, reinicie el equipo.
7.Una vez reiniciado el sistema, la tarjeta PCI USB 2.0 de alta velocidad de IOGEAR estará lista para entrar en funcionamiento.
NOTA: asegúrese de que su portátil tiene una ranura compatible con CardBus de 32 bits. La unidad GPU202 sólo funcionará en un portátil con dicha compatibilidad. Para comprobar que su portátil tiene una ranura compatible con CardBus, póngase en contacto con el fabricante del mismo o consulte el manual del usuario.
Para realizar la instalación, simplemente inserte la tarjeta GPU202 en la ranura compatible con CardBus del equipo portátil.
Microsoft® proporciona todos los controladores para Windows® 2000 en el Service Pack 4.
Puede descargar gratuitamente el Service Pack 4 para Windows® 2000 del sitio Microsoft® Windows® Update: http://windowsupdate.microsoft.com/.
La función Windows® Update puede ser una forma práctica de tener todas las revisiones más actuales que Microsoft® no incluyera en la versión comercializada de Windows®.
Visite el sitio http://windowsupdate.microsoft.com y haga clic en "Scan for Updates Now" (Buscar actualizaciones ahora) para descargar las actualizaciones de controladores y críticas más recientes para el sistema operativo Windows®.
Una vez instaladas, en el Administrador de dispositivos aparecerá lo siguiente:
•Controlador de host abierto NEC PCI a USB (B0 o B1)
•Controlador de host abierto NEC
•Controlador de host abierto NEC
•Concentrador de raíz USB
•Concentrador de raíz USB
•Concentrador de raíz USB
Back
4. Instalación (Mac)
NOTA: Debe tener un equipo PowerBook G3 o posterior con una ranura compatible con CardBus de 32 bits.
1.Inserte el
2.Haga doble clic en el
3.Haga doble clic en el icono GPU202
4.Abra la carpeta que se corresponda con la versión de su Mac OSX. (OSX 10.1.x o OSX 10.2.x)
Si Ud esta usando OS X 10.3 o posterior, no se necesitan drivers.
5.Haga doble clic en el icono del instalador.
6.Siga los pasos para instalar la tarjeta completamente.
7.Cuando termine, puede ser necesario reiniciar el equipo PowerBook.
8.Una vez reiniciado el equipo PowerBook, simplemente inserte la tarjeta CardBus USB 2.0 de IOGEAR® y su Mac tendrá funcionalidad USB 2.0.
5. Adaptador de alimentación opcional
Para satisfacer sus necesidades de conexión a la red, utilice un adaptador externo (5 V, 2,3 A CC) para descubrir todo el potencial de esta tarjeta. Puede adquirir el adaptador de alimentación plano de IOGEAR (Nº de serie
6. Declaración de interferencias de radio y TV
¡ADVERTENCIA! Este equipo genera, utiliza y puede emitir energía radioeléctrica, por lo tanto, si no se instala y utiliza según las instrucciones, podría causar interferencias perjudiciales para las comunicaciones por radio. El equipo ha sido probado y cumple las especificaciones de la Clase B para dispositivos digitales, con arreglo al apartado J de la Sección 15 de la normativa de la FCC. Estas normas están diseñadas para proporcionar una protección razonable contra las interferencias perjudiciales en instalaciones en zonas comerciales. Es probable que el uso de este equipo en áreas residenciales produzca interferencias perjudiciales, en cuyo caso, tiene la obligación de corregir las interferencias y asumir los costes. No obstante, no se garantiza que no se produzcan interferencias en una determinada instalación.
IOGEAR® no se responsabiliza de las interferencias de radio o televisión provocadas por la modificación no autorizada del mecanismo o los cables.
7. Garantía limitada
EL PROVEEDOR NO SERÁ RESPONSABLE BAJO NINGUNA CIRCUNSTANCIA POR DAÑOS DIRECTOS, INDIRECTOS, ESPECIALES, ACCIDENTALES O DERIVADOS DE UNA MALA UTILIZACIÓN DEL PRODUCTO, EL DISCO O LA DOCUMENTACIÓN QUE SUPEREN EL PRECIO PAGADO POR EL PRODUCTO.
El proveedor no garantiza ni representa de forma expresa, implícita o legal el contenido o el uso de esta documentación, y renuncia expresamente a toda responsabilidad derivada de su calidad, rendimiento, comercialización o estado para un uso concreto.
El proveedor se reserva también el derecho de modificar o actualizar la documentación del dispositivo sin incurrir en la obligación de notificar a terceros estas alteraciones parciales o totales. Si desea más información, consulte a su proveedor.
