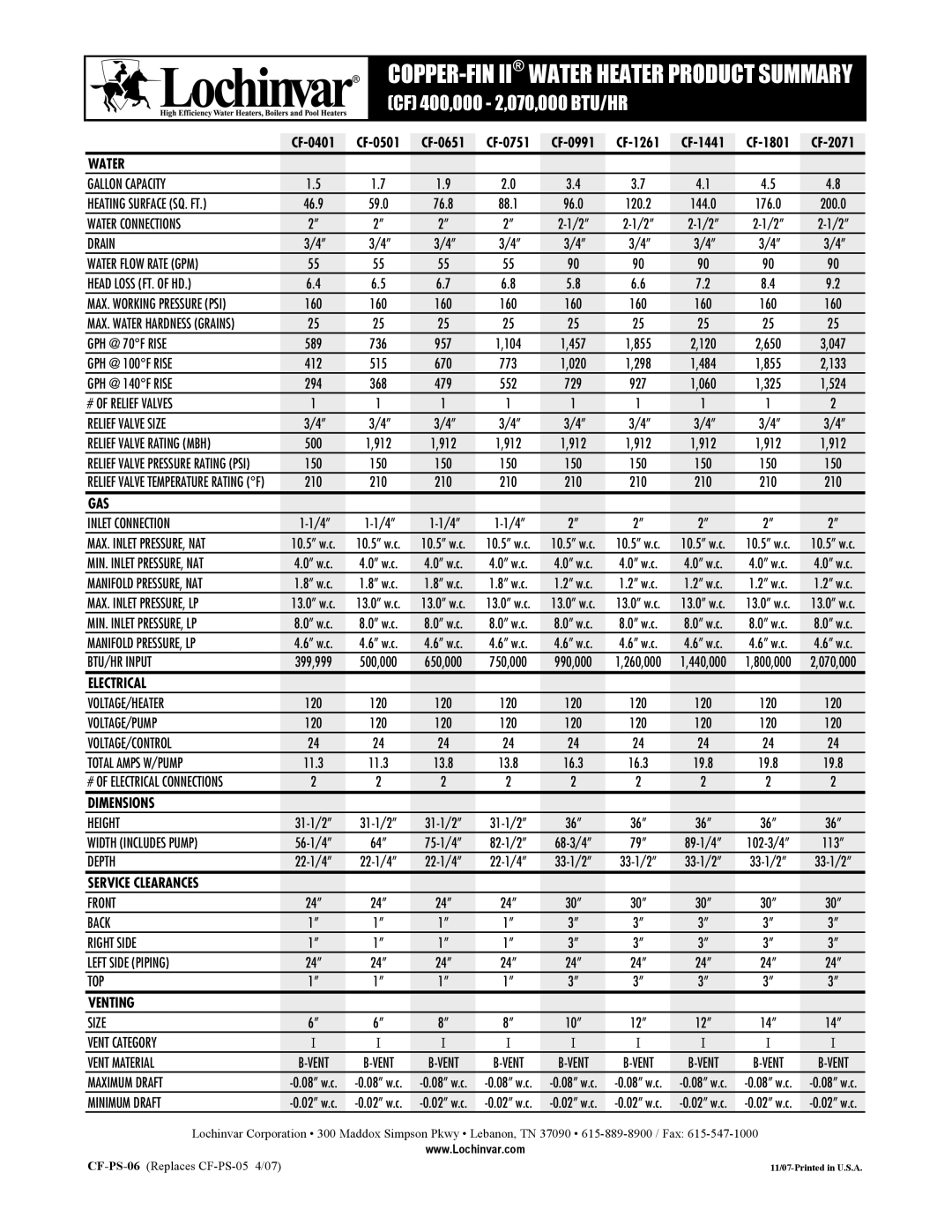

COPPER-FIN II® WATER HEATER PRODUCT SUMMARY
(CF) 400,000 - 2,070,000 BTU/HR
| |||||||||
WATER |
|
|
|
|
|
|
|
|
|
GALLON CAPACITY | 1.5 | 1.7 | 1.9 | 2.0 | 3.4 | 3.7 | 4.1 | 4.5 | 4.8 |
HEATING SURFACE (SQ. FT.) | 46.9 | 59.0 | 76.8 | 88.1 | 96.0 | 120.2 | 144.0 | 176.0 | 200.0 |
WATER CONNECTIONS | 2” | 2” | 2” | 2” | |||||
DRAIN | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” |
WATER FLOW RATE (GPM) | 55 | 55 | 55 | 55 | 90 | 90 | 90 | 90 | 90 |
HEAD LOSS (FT. OF HD.) | 6.4 | 6.5 | 6.7 | 6.8 | 5.8 | 6.6 | 7.2 | 8.4 | 9.2 |
MAX. WORKING PRESSURE (PSI) | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 | 160 |
MAX. WATER HARDNESS (GRAINS) | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
GPH @ 70°F RISE | 589 | 736 | 957 | 1,104 | 1,457 | 1,855 | 2,120 | 2,650 | 3,047 |
GPH @ 100°F RISE | 412 | 515 | 670 | 773 | 1,020 | 1,298 | 1,484 | 1,855 | 2,133 |
GPH @ 140°F RISE | 294 | 368 | 479 | 552 | 729 | 927 | 1,060 | 1,325 | 1,524 |
# OF RELIEF VALVES | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 2 |
RELIEF VALVE SIZE | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” | 3/4” |
RELIEF VALVE RATING (MBH) | 500 | 1,912 | 1,912 | 1,912 | 1,912 | 1,912 | 1,912 | 1,912 | 1,912 |
RELIEF VALVE PRESSURE RATING (PSI) | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | 150 |
RELIEF VALVE TEMPERATURE RATING (°F) | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 | 210 |
GAS |
|
|
|
|
|
|
|
|
|
INLET CONNECTION | 2” | 2” | 2” | 2” | 2” | ||||
MAX. INLET PRESSURE, NAT | 10.5” w.c. | 10.5” w.c. | 10.5” w.c. | 10.5” w.c. | 10.5” w.c. | 10.5” w.c. | 10.5” w.c. | 10.5” w.c. | 10.5” w.c. |
MIN. INLET PRESSURE, NAT | 4.0” w.c. | 4.0” w.c. | 4.0” w.c. | 4.0” w.c. | 4.0” w.c. | 4.0” w.c. | 4.0” w.c. | 4.0” w.c. | 4.0” w.c. |
MANIFOLD PRESSURE, NAT | 1.8” w.c. | 1.8” w.c. | 1.8” w.c. | 1.8” w.c. | 1.2” w.c. | 1.2” w.c. | 1.2” w.c. | 1.2” w.c. | 1.2” w.c. |
MAX. INLET PRESSURE, LP | 13.0” w.c. | 13.0” w.c. | 13.0” w.c. | 13.0” w.c. | 13.0” w.c. | 13.0” w.c. | 13.0” w.c. | 13.0” w.c. | 13.0” w.c. |
MIN. INLET PRESSURE, LP | 8.0” w.c. | 8.0” w.c. | 8.0” w.c. | 8.0” w.c. | 8.0” w.c. | 8.0” w.c. | 8.0” w.c. | 8.0” w.c. | 8.0” w.c. |
MANIFOLD PRESSURE, LP | 4.6” w.c. | 4.6” w.c. | 4.6” w.c. | 4.6” w.c. | 4.6” w.c. | 4.6” w.c. | 4.6” w.c. | 4.6” w.c. | 4.6” w.c. |
BTU/HR INPUT | 399,999 | 500,000 | 650,000 | 750,000 | 990,000 | 1,260,000 | 1,440,000 | 1,800,000 | 2,070,000 |
ELECTRICAL |
|
|
|
|
|
|
|
|
|
VOLTAGE/HEATER | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
VOLTAGE/PUMP | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 | 120 |
VOLTAGE/CONTROL | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 | 24 |
TOTAL AMPS W/PUMP | 11.3 | 11.3 | 13.8 | 13.8 | 16.3 | 16.3 | 19.8 | 19.8 | 19.8 |
# OF ELECTRICAL CONNECTIONS | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
DIMENSIONS |
|
|
|
|
|
|
|
|
|
HEIGHT | 36” | 36” | 36” | 36” | 36” | ||||
WIDTH (INCLUDES PUMP) | 64” | 79” | 113” | ||||||
DEPTH | |||||||||
SERVICE CLEARANCES |
|
|
|
|
|
|
|
|
|
FRONT | 24” | 24” | 24” | 24” | 30” | 30” | 30” | 30” | 30” |
BACK | 1” | 1” | 1” | 1” | 3” | 3” | 3” | 3” | 3” |
RIGHT SIDE | 1” | 1” | 1” | 1” | 3” | 3” | 3” | 3” | 3” |
LEFT SIDE (PIPING) | 24” | 24” | 24” | 24” | 24” | 24” | 24” | 24” | 24” |
TOP | 1” | 1” | 1” | 1” | 3” | 3” | 3” | 3” | 3” |
VENTING |
|
|
|
|
|
|
|
|
|
SIZE | 6” | 6” | 8” | 8” | 10” | 12” | 12” | 14” | 14” |
VENT CATEGORY | I | I | I | I | I | I | I | I | I |
VENT MATERIAL | |||||||||
MAXIMUM DRAFT | |||||||||
MINIMUM DRAFT |
