Installation des pieds de nivellement
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et installer la sécheuse.
Le
1.Pour protéger le plancher, utiliser une grande pièce de carton de la boîte de la sécheuse. Placer la pièce de carton sous toute la longueur du bord arrière de la sécheuse.
2.Saisir fermement la sécheuse par la caisse (et non par le tableau de console). Déposer délicatement la sécheuse sur le carton. Voir l’illustration.
2.À l’aide d’une clé pour serrer, raccorder l’alimentation en gaz à la sécheuse. Utiliser un composé d’étanchéité des tuyauteries sur tous les filetages mâles non évasés. Si on utilise un conduit métallique souple, veiller à ce qu’il ne soit pas déformé
.
A
B
A. Filetage mâle évasé
B. Filetage mâle non évasé
REMARQUE : Pour les raccordements au gaz de pétrole liquéfié, il faut utiliser un composé d’étanchéité des tuyauteries résistant à l’action du gaz de pétrole liquéfié. Ne pas utiliser de ruban TEFLON®†
On doit utiliser une combinaison de raccords de tuyauterie pour raccorder la sécheuse à l’alimentation en gaz existante. On voit
3. Examiner les pieds de nivellement. Localiser le symbole de repérage (losange). |
A
B
D
C
4. | Engager manuellement les vis des pieds dans les trous. Utiliser une clé à molette pour |
| visser les pieds jusqu'à ce que le symbole de repérage (losange) ne soit plus visible. |
5. | Placer une cornière en carton provenant de l'emballage de la sécheuse sous chacun des |
| deux coins arrière de la sécheuse. Placer la sécheuse debout. Glisser la sécheuse sur les |
| cornières jusqu’à ce que l’appareil soit proche de son emplacement final. Laisser assez |
| d’espace pour connecter le conduit d’évacuation. |

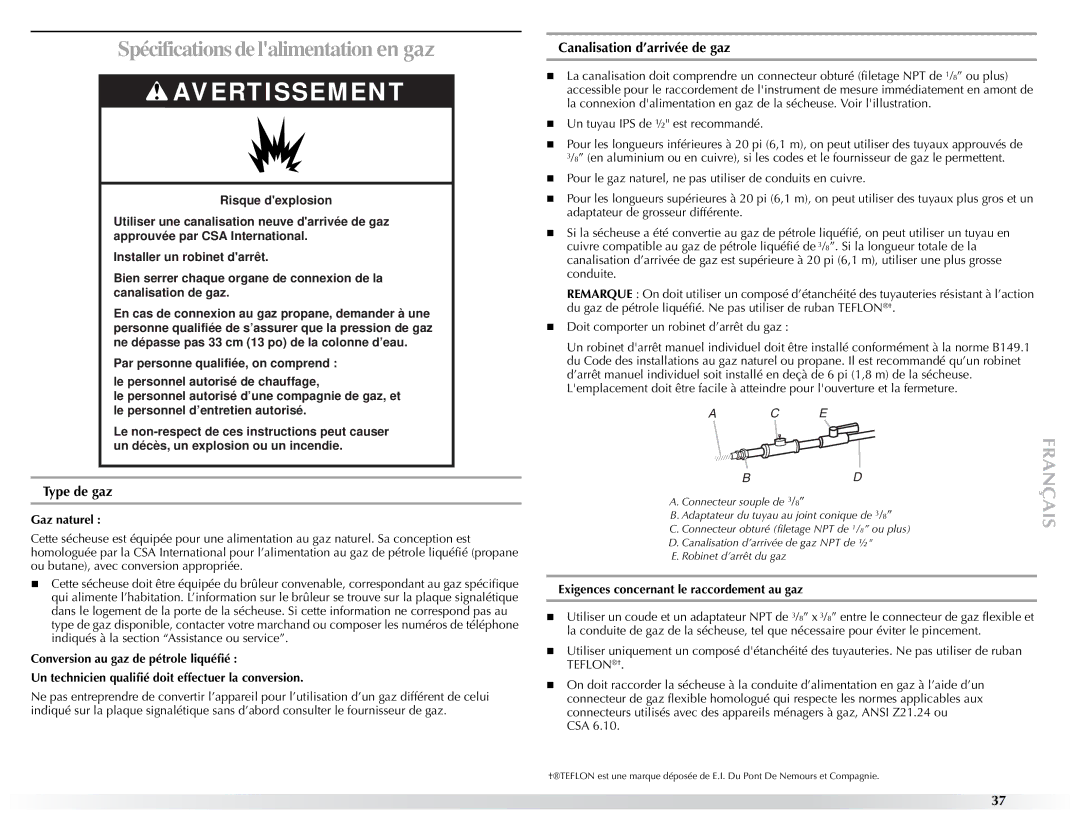

Raccordement au gaz
1.Retirer le capuchon rouge de la conduite de gaz.
A. Connecteur à gaz souple de 3/8”
B. Conduit de la sécheuse de 3/8”
C. Coude de conduit de 3/8” à 3/8”
D. Adaptateur entre le conduit et le joint conique de 3/8”
3.Ouvrir le robinet d’arrêt du conduit d’alimentation. Le robinet est ouvert lorsque la poignée est parallèle au conduit d’alimentation en gaz.
A
B
A. Robinet fermé
B. Robinet ouvert
4.Vérifier tous les raccordements en les badigeonnant d’une solution de détection des fuites non corrosive approuvée. L’apparition de bulles indique une fuite. Réparer toute fuite éventuelle.
†®TEFLON est une marque déposée de E.I Du Pont De Nemours et Compagnie.
