N
セットねじ | アダプターリングDK-12 |
Locking screw | Adopter ring DK-12 |
Feststellschraube | Adapterring DK-12 |
Tornillo de fijación | Anillo adaptador DK-12 |
Vis d’arrêt | Bague d'inversion DK-12 |
アダプターリングDK-13（別売り）
Adopter ring DK-13 (optional) Adapterring DK-13 (Sonderzubehör)
Anillo adaptador DK-13 (optionnel)
Bague d'inversion DK-13 (opcional)
n
アングルファインダーDR-4
アングルファインダーDR-4は、カメラの接眼部に取りつけて、 撮影レンズの光軸と直角の方向からファインダー視野を見るとき に使用します。ローアングルまたはハイアングルのために、カメ ラボディのファインダーが覗きにくい場合、また接写、複写、顕 微鏡撮影の際などに、楽な姿勢でファインダーを覗くことができ ます。
像は上下、左右ともに正像となり、倍率も1倍になっていますの で、カメラ自体のファインダーが持っている機能を少しも損なう ことがありません。また、アングルファインダー本体には＋4 ～－4Dpの視度調節機能が付いています。アングルファインダー 本体部の白点と視度調節リング上の白線の一致した点が±0Dpの 位置です。
通常の視度－1Dpのカメラボディに取り付けたときには、した がって、＋3～－5Dpの視度調節が可能となり、アングルファイ ンダー本体部の白点と視度調節リング上の白線の一致した点 が－1Dpとなります。
カメラボディへの取り付け方
●ニ コ ン F 5 、 F 4 シ リ ー ズ 、 F 1 0 0 、 F 9 0 / F 9 0 X 、 F - 8 0 1 / F-801s、F3ハイアイポイント、F3/T、D1
ファインダーのアイピースを取り外し、太径のアダプターリ ングDK-12の付いたDR-4をねじ込みます。
●ニコンF3、FA、FE2、New FM2、FM2、FE、FM、EL2、
ニコマートEL、ELW
ファインダーのアイピースを取り外し、細径のアダプターリ ングDK-13（別売り）の付いたDR-4をねじ込みます。
●ニコンF、F2
ファインダーの接眼部に細径のアダプターリングDK-13（別 売り）の付いたDR-4を直接ねじ込みます。
●ニコマートFTN、FT2、FT3
ファインダーのアイピースを取り外し、アダプターリングの 付いていないDR-4をねじ込みます。
使い方
1.カメラボディに取り付けた後、直立部を回して接眼部を最適 の位置にセットします（直立部は360度回転します）。
2.ファインダーを覗きながら視度調節リングを回し、自分の視 力に合ったところでセットねじを締めて固定します。
※ 再び視度調節リングを回すときは、必ずセットねじをゆるめ てから行ってください。
ご注意
●取り付けるカメラによって使用するアダプターリングが異な りますので、間違えないようにしてください。
●接眼部にねじがない旧タイプのニコンF系カメラボディには、
DR-4を取り付けることはできません。
別売りアクセサリー
■アダプターリングDK-13
仕様
■レンズ構成 4群5枚（他に直角ダハプリズム1個）
■倍率 1倍（カメラボディに取り付けた場合は、カメ
ラのファインダー倍率） ■視度補正 ＋4～－4Dp（DR-4本体のみ） ■質量（重さ）約110g

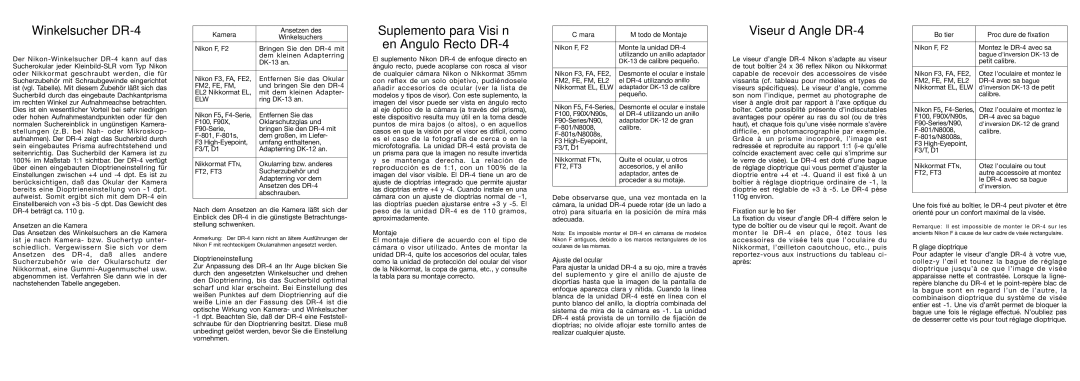

Right-Angle Viewing
Attachment DR-4
The Nikon Right-Angle Viewing Attachment DR-4 screws into the finder of any Nikon or Nikkormat 35mm SLR camera capable of accepting screw-in eyepiece accessories (see table for specific models and finder types). With this attachment, the viewfinder image is viewed at right angles (via the built-in roof prism) to the camera’s optical axis—a feature that is very convenient when shooting from low (or high) viewpoints, or when normal finder viewing is difficult, as in close-up work or photomicrography. The DR-4 is fitted with a prism to maintain the image unreversed and erect. Also, the reproduction ratio is 1:1, with 100% of the viewfinder image is visible. DR-4 features a built-in diopter adjustment ring that allows you to adjust the dioptry from +4 to -4. When attached to a camera with a regular diopter setting of -1, the dioptry can be adjusted from +3 to -5. Weight of the DR-4 is approximately 110g.
Attaching to the Camera
The attaching procedure differs depending on the type of camera or finder in use. Before attaching the DR-4, make sure that all eyepiece accessories such as the protective finder eyepiece unit of the Nikkormat rubber eyecup, etc., are removed, then refer to the table for correct mounting procedure.
Camera | Mounting Procedure |
| |
Nikon F, F2 | Mount DR-4 using small- |
| caliber adopter ring DK-13. |
Nikon F3, FA, FE2, | Remove the eyepiece and |
FM2, FE, FM, | mount the DR-4 using |
EL2 Nikkormat EL, | small-caliber adopter ring |
ELW | DK-13. |
| |
Nikon F5,, F4-Series, | Remove the eyepiece and |
F100, F90X/N90s, | mount the DR-4 using large- |
F90-Series/N90, | caliber adopter ring DK-12. |
F-801/N8008, | |
F-801s/N8008s, | |
F3 High-Eyepoint, | |
F3/T, D1 | |
| |
Nikkormat FTN, | Remove eyepiece or other |
FT2, FT3 | accessory and adopter ring |
| on the DR-4 before |
| moiunting. |
| |
Note that once the DR-4 is securely mounted on the camera, it can be rotated (i.e., moved side to side) for placement at the most convenient viewing position.
Note: It is impossible to mount the DR-4 on earlier Nikon F model cameras because of their rectangular eyepiece frames.
Eyepiece Adjustment
To adjust the DR-4 to your eyesight, look through the attachment and turn the diopter adjustment ring until the image on the focusing screen appears sharp and crisp. When the white line on the body of the DR-4 and the white dot on the ring are aligned, the combined dioptry of the camera’s viewing system is -1. Note that the DR-4 is provided with a locking screw to secure the diopter setting; be sure to loosen this screw before attempting to make adjustments.
