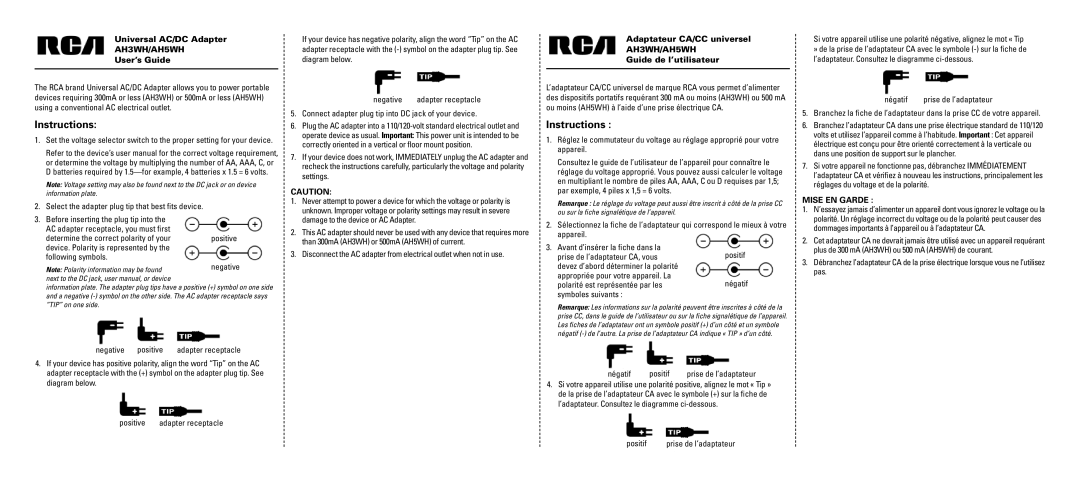

RCA user manual Universal AC/DC Adapter AH3WH/AH5WH User’s Guide, Mise En Garde, Instructions

Universal AC/DC Adapter

AH3WH/AH5WH

User’s Guide

The RCA brand Universal AC/DC Adapter allows you to power portable devices requiring 300mA or less (AH3WH) or 500mA or less (AH5WH) using a conventional AC electrical outlet.

Instructions:

1.Set the voltage selector switch to the proper setting for your device.

Refer to the device’s user manual for the correct voltage requirement, or determine the voltage by multiplying the number of AA, AAA, C, or D batteries required by 1.5—for example, 4 batteries x 1.5 = 6 volts.

Note: Voltage setting may also be found next to the DC jack or on device information plate.

2.Select the adapter plug tip that best fits device.

3.Before inserting the plug tip into the AC adapter receptacle, you must first

determine the correct polarity of your	positive
device. Polarity is represented by the
following symbols.
Note: Polarity information may be found	negative
next to the DC jack, user manual, or device

information plate. The adapter plug tips have a positive (+) symbol on one side and a negative (-) symbol on the other side. The AC adapter receptacle says “TIP” on one side.

If your device has negative polarity, align the word “Tip” on the AC adapter receptacle with the (-) symbol on the adapter plug tip. See diagram below.

negative adapter receptacle

5.Connect adapter plug tip into DC jack of your device.

6.Plug the AC adapter into a 110/120-volt standard electrical outlet and operate device as usual. Important: This power unit is intended to be correctly oriented in a vertical or floor mount position.

7.If your device does not work, IMMEDIATELY unplug the AC adapter and recheck the instructions carefully, particularly the voltage and polarity settings.

CAUTION:

1.Never attempt to power a device for which the voltage or polarity is unknown. Improper voltage or polarity settings may result in severe damage to the device or AC Adapter.

2.This AC adapter should never be used with any device that requires more than 300mA (AH3WH) or 500mA (AH5WH) of current.

3.Disconnect the AC adapter from electrical outlet when not in use.

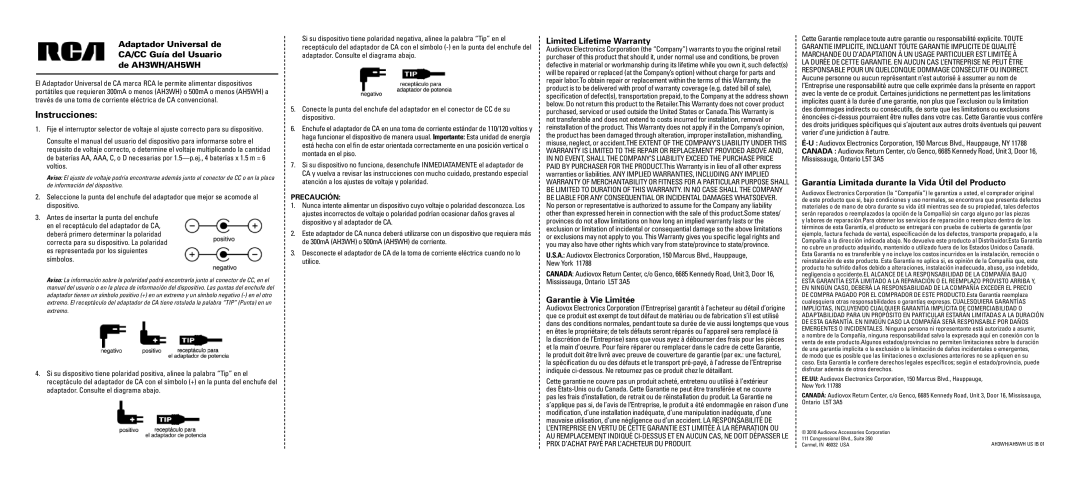

Adaptateur CA/CC universel

AH3WH/AH5WH

Guide de l’utilisateur

L’adaptateur CA/CC universel de marque RCA vous permet d’alimenter des dispositifs portatifs requérant 300 mA ou moins (AH3WH) ou 500 mA ou moins (AH5WH) à l’aide d’une prise électrique CA.

Instructions :

1.Réglez le commutateur du voltage au réglage approprié pour votre appareil.

Consultez le guide de l’utilisateur de l’appareil pour connaître le réglage du voltage approprié. Vous pouvez aussi calculer le voltage en multipliant le nombre de piles AA, AAA, C ou D requises par 1,5; par exemple, 4 piles x 1,5 = 6 volts.

Remarque : Le réglage du voltage peut aussi être inscrit à côté de la prise CC ou sur la fiche signalétique de l’appareil.

2.Sélectionnez la fiche de l’adaptateur qui correspond le mieux à votre appareil.

3.Avant d’insérer la fiche dans la

prise de l’adaptateur CA, vous	positif
devez d’abord déterminer la polarité
appropriée pour votre appareil. La
polarité est représentée par les	négatif
symboles suivants :

Remarque: Les informations sur la polarité peuvent être inscrites à côté de la prise CC, dans le guide de l’utilisateur ou sur la fiche signalétique de l’appareil. Les fiches de l’adaptateur ont un symbole positif (+) d’un côté et un symbole négatif (-) de l’autre. La prise de l’adaptateur CA indique « TIP » d’un côté.

Si votre appareil utilise une polarité négative, alignez le mot « Tip

»de la prise de l’adaptateur CA avec le symbole (-) sur la fiche de l’adaptateur. Consultez le diagramme ci-dessous.

négatif prise de l’adaptateur

5.Branchez la fiche de l’adaptateur dans la prise CC de votre appareil.

6.Branchez l’adaptateur CA dans une prise électrique standard de 110/120 volts et utilisez l’appareil comme à l’habitude. Important : Cet appareil électrique est conçu pour être orienté correctement à la verticale ou dans une position de support sur le plancher.

7.Si votre appareil ne fonctionne pas, débranchez IMMÉDIATEMENT l’adaptateur CA et vérifiez à nouveau les instructions, principalement les réglages du voltage et de la polarité.

MISE EN GARDE :

1.N’essayez jamais d’alimenter un appareil dont vous ignorez le voltage ou la polarité. Un réglage incorrect du voltage ou de la polarité peut causer des dommages importants à l’appareil ou à l’adaptateur CA.

2.Cet adaptateur CA ne devrait jamais être utilisé avec un appareil requérant plus de 300 mA (AH3WH) ou 500 mA (AH5WH) de courant.

3.Débranchez l’adaptateur CA de la prise électrique lorsque vous ne l’utilisez pas.

negative positive adapter receptacle

4.If your device has positive polarity, align the word “Tip” on the AC adapter receptacle with the (+) symbol on the adapter plug tip. See diagram below.

positive adapter receptacle

négatif positif prise de l’adaptateur

4.Si votre appareil utilise une polarité positive, alignez le mot « Tip » de la prise de l’adaptateur CA avec le symbole (+) sur la fiche de l’adaptateur. Consultez le diagramme ci-dessous.

positif prise de l’adaptateur
