Instrucciones para el instalador

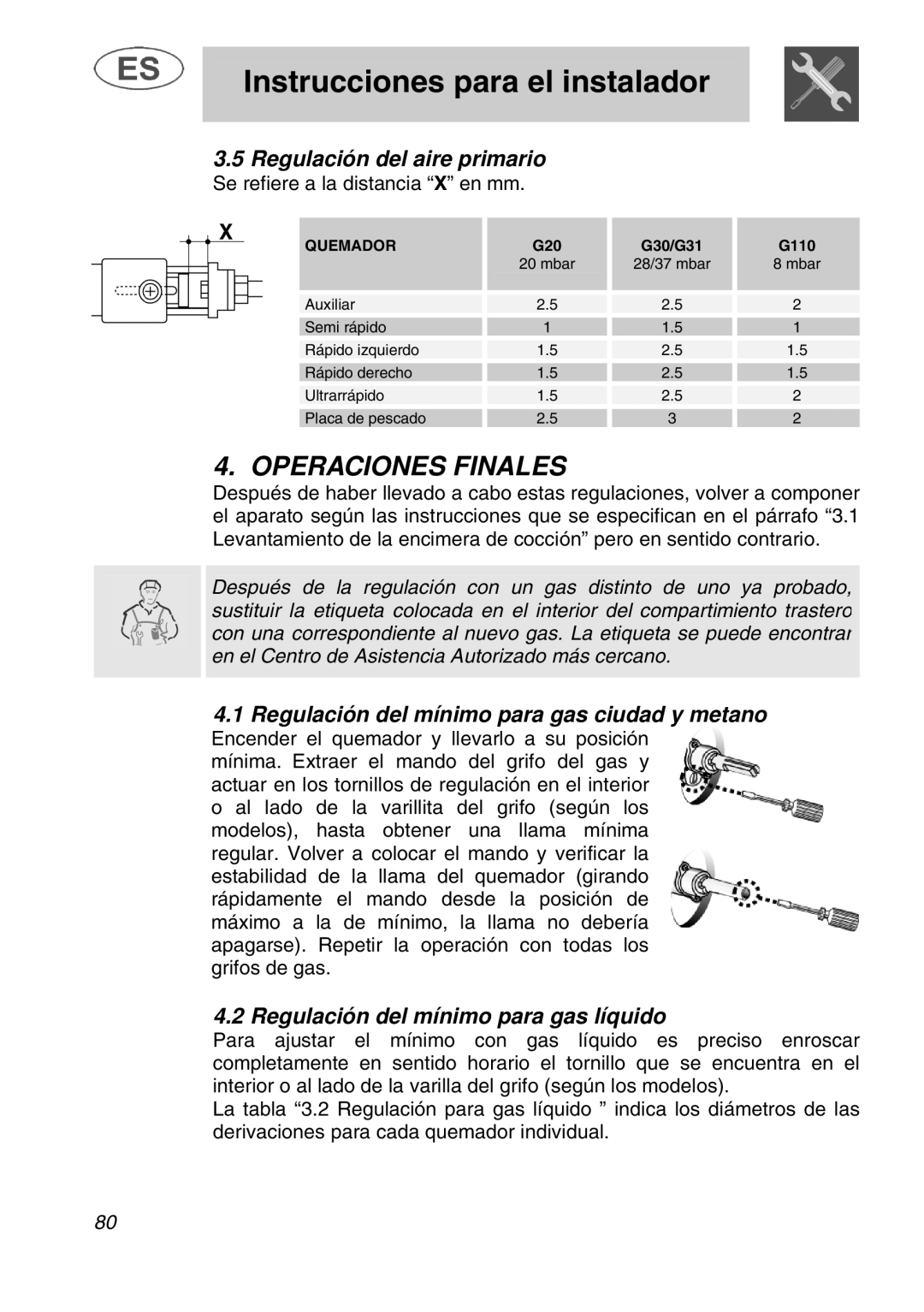

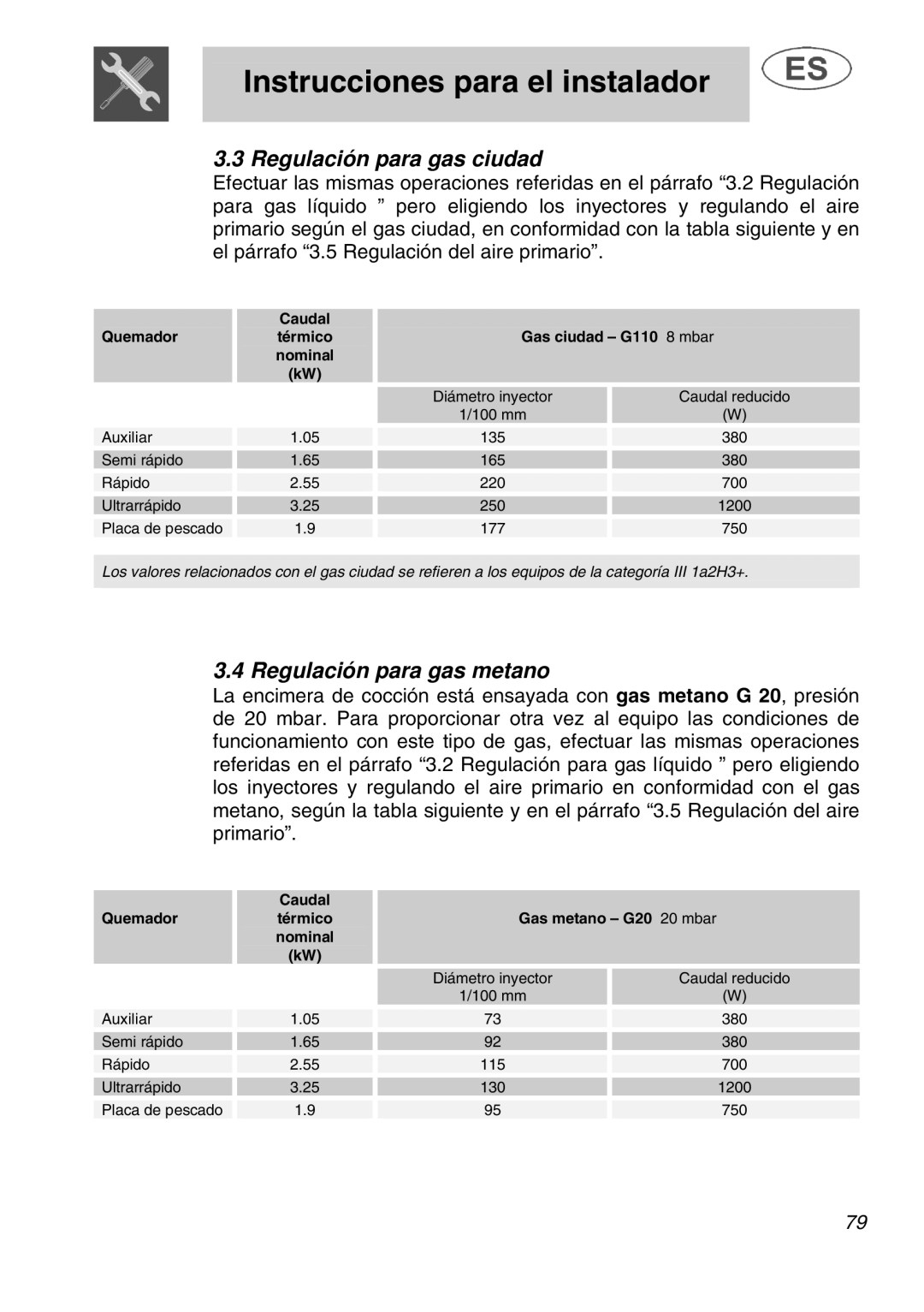

3.5Regulación del aire primario
Se refiere a la distancia “X” en mm.
QUEMADOR |
| G20 |
|
|
| 20 mbar |
|
|
|
|
|
|
|
|
|
Auxiliar |
| 2.5 |
|
|
|
| |
Semi rápido |
| 1 |
|
|
|
| |
Rápido izquierdo |
| 1.5 |
|
|
|
| |
Rápido derecho |
| 1.5 |
|
|
|
| |
Ultrarrápido |
| 1.5 |
|
|
|
| |
Placa de pescado |
| 2.5 |
|
|
|
|
G30/G31 |
| G110 |
28/37 mbar |
| 8 mbar |
|
|
|
|
|
|
2.52
1.51
2.51.5
2.51.5
2.52
32
4. OPERACIONES FINALES
Después de haber llevado a cabo estas regulaciones, volver a componer el aparato según las instrucciones que se especifican en el párrafo “3.1 Levantamiento de la encimera de cocción” pero en sentido contrario.
Después de la regulación con un gas distinto de uno ya probado, sustituir la etiqueta colocada en el interior del compartimiento trastero con una correspondiente al nuevo gas. La etiqueta se puede encontrar en el Centro de Asistencia Autorizado más cercano.
4.1Regulación del mínimo para gas ciudad y metano
Encender el quemador y llevarlo a su posición mínima. Extraer el mando del grifo del gas y actuar en los tornillos de regulación en el interior o al lado de la varillita del grifo (según los modelos), hasta obtener una llama mínima regular. Volver a colocar el mando y verificar la estabilidad de la llama del quemador (girando rápidamente el mando desde la posición de máximo a la de mínimo, la llama no debería apagarse). Repetir la operación con todas los grifos de gas.
4.2Regulación del mínimo para gas líquido
Para ajustar el mínimo con gas líquido es preciso enroscar completamente en sentido horario el tornillo que se encuentra en el interior o al lado de la varilla del grifo (según los modelos).

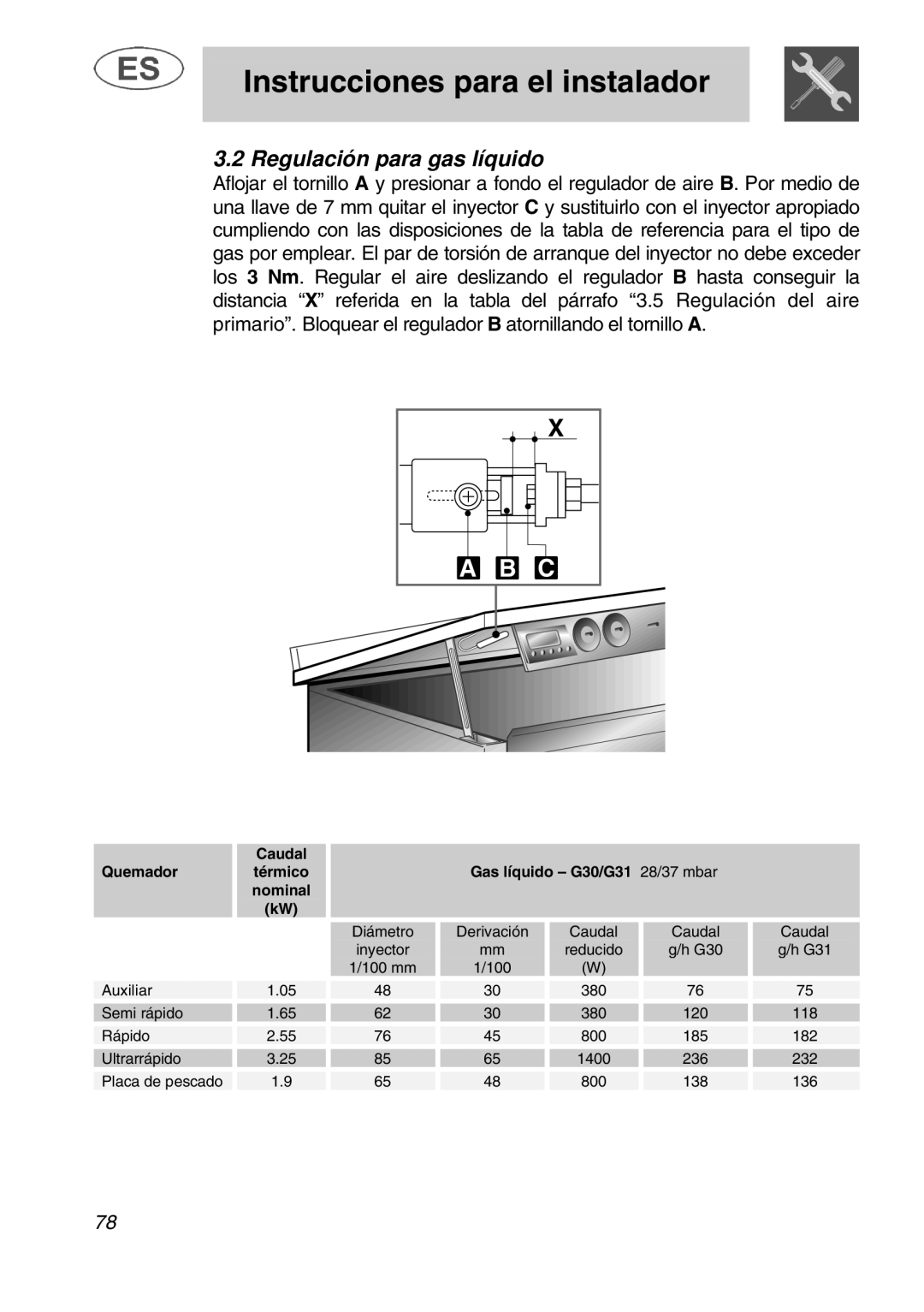

La tabla “3.2 Regulación para gas líquido ” indica los diámetros de las derivaciones para cada quemador individual.
