Page 7

2.7 ケーブルオーガナイザー

全てのパワーケーブルをマザーボードのコンパートメントに配線する代わりに、ケーブルをマザ ーボードと右サイドパネルの間を通して配線することができます。

1.両サイドのパネルを取り外してください。

2.マザーボードの背面に収容・配線したいケーブルを選んでください。

3.ケーブルをオーガナイザーに通し、結束バンドでケーブルをまとめてください。

I/Oポートの取り付け

3.1 USB 2.0ポート

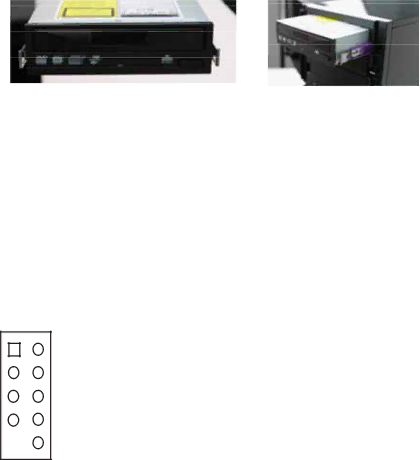

フロントI/OパネルのUSBケーブルをマザーボードのUSBヘッダーピンに接続します。 USBコネクターのピン配置

1 2

9 10

ピン

信号名

ピン

信号名









1

USB電源1

2

USB電源2









3

負の信号1

4

負の信号2









5

正の信号1

6

正の信号2









7

接地1

8

接地2









9

キー(接続なし)

10

空のピン









3.2 eSATAポート

フロントポートに取り付けられているケーブル付きのSATAコネクターを確認してください。この 内部コネクターをマザーボードに接続してください。これによりAntec MX-1等の外付けHDDドライ ブを内蔵ドライブと同等の速度で使用することができます。

5
