Page 6

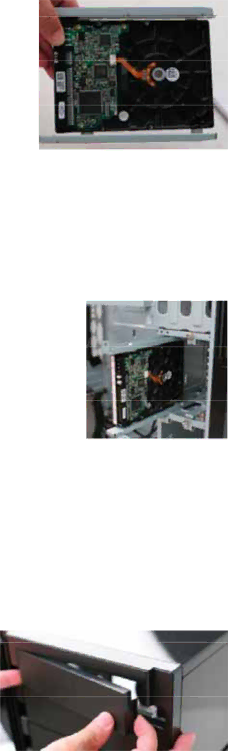

3.同梱されているネジでドライブレールをシリ コングロメットを通してHDDの側面に固定して ください。

備考:ネジを締めすぎるとシリコングロメッ トの振動吸収と騒音吸収を妨げますのでご注 意ください。

4.取り付けたHDDユニットをコンパートメントに スライドさせながら取り付けてください。

5.ドライブのコネクターは左側サイドパネル に面しています。(吸気口とは反対の方向)

6.手回しネジを使ってHDDユニットをケースに取 り付けてください。

7.電源上の適切なパワーコネクターを確認し、 デバイスに接続してください。

8.適切なデータケーブルを確認し、それをデバイスとマザーボートに接続してください。

2.5外部3.5”デバイスの取り付け

フロッピーディスクドライブや外付け3.5”デバイスを5.25” - 3.5”変換アダプターを使用し取り 付ける方法:

1.5.25” - 3.5”変換アダプターを引き出してください。

2.デバイスを同梱されているネジを使用して、アダプターに 取り付けてください。

3.前述の5.25”デバイスの取り付けの説明にある通り、ドラ イブレールをアダプターに取り付けてください。

4.「カチッ」と音がするまで、デバイスをドライブベイに押し 込んでください。

5.適切なデータケーブルと電源からのコネクターをそれぞれ デバイスとマザーボードに接続してください。

2.6外部5.25”デバイスの取り付け

3つの5.25”ドライブベイが搭載されています。

1.ドライブベイを塞いでいる金属製のプレートを慎重に取り外してください。

2.プラスティック製ドライブレールを5.25”デバイスのそれぞれの側面に取り付けてくださ い。ドライブレール端の金属の部分が正面から見て外側に開いているように設置してくだ さい。

3.「カチッ」と音がするまで、デバイスをドライブベイに押し込んでください。

4.それぞれのデバイスのコネクター(オス)に電源から出ている周辺機器用4ピンコネクター を取り付けてください。

5.適切なデータケーブルに接続し、それ をデバイスとマザーボートに接続して ください。

4
