Life Fitness manual G2-001 G2 Home GYM Supplied Accessories

Page 11

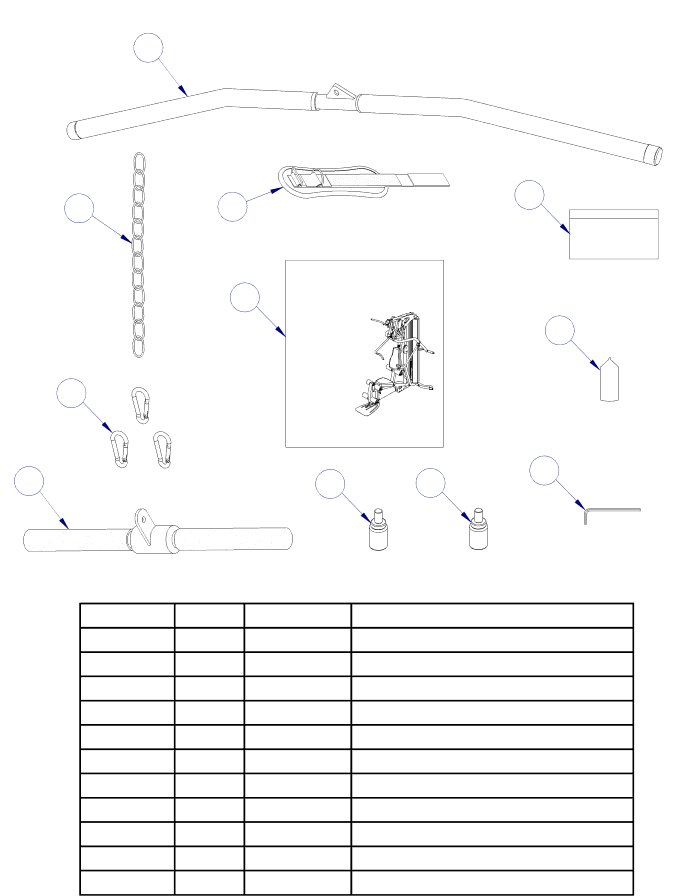

G2-001 G2 HOME GYM SUPPLIED ACCESSORIES

1

2

5







6

LIFE FITNESS





G2-001 HOME GYM





USER GUIDE



3



G2-001 HOME GYM













G2-001 HOME GYM







G2-001 HOME GYM



4



7

8

9

10

SILICONE

GEL

11

ITEM NO.

QTY.

PART NO.

DESCRIPTION

1

1

8585801

ASSY, LAT BAR, G2









2

1

6075906

CHAIN, 12 LINK









3

3

3103801

LINK, SNAP 5/16 DIA









4

1

8588301

ASSY, LOW ROW BAR









5

1

6409101

STRAP, ANKLE STANDARD









6

1

8598201

USER GUIDE & WARRANTY CARD









7

1

8599601

PAINT, TOUCH UP, SHADOW GREY









8

1

8598401

PAINT, TOUCH UP, PLATINUM









9

8

8598501

EXERCISE CARDS, G2









10

1

8598301

SILICONE GEL









11

2

8610401

ALLEN WRENCH M5









Page 11
