NuTone 8664RP Montaje DE LA Caja, Instalacion DEL Conducto, Cableado, 8663RP o 8673RP

MONTAJE DE LA CAJA

CON LENGUETAS

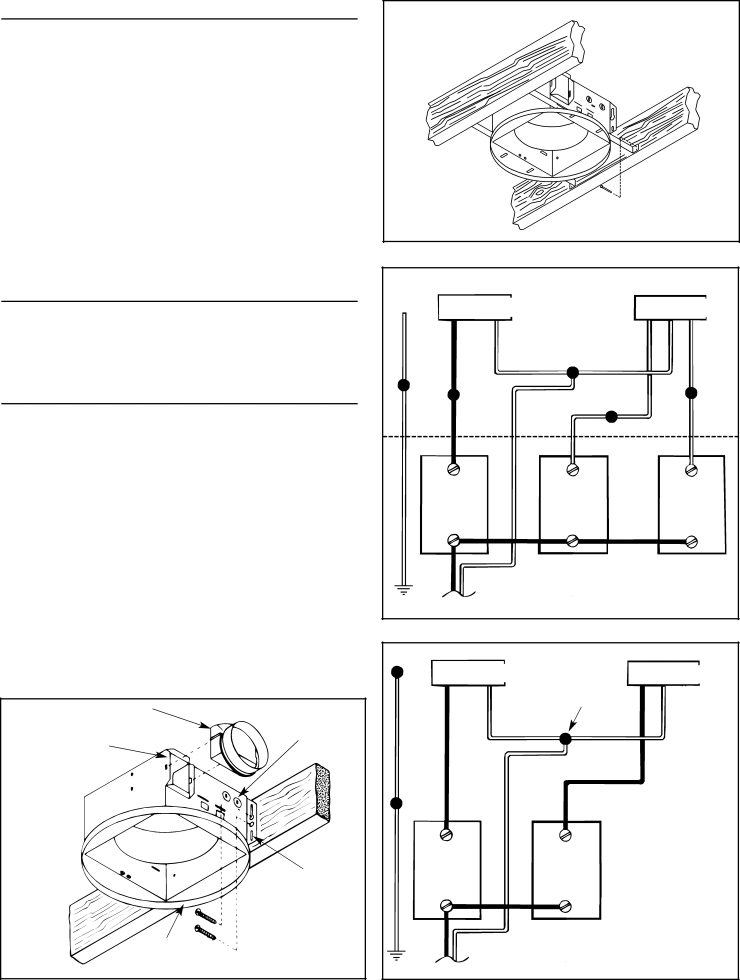

Refiérase a la Figura 2.

1.Coloque la caja del ventilador junto a la vigueta del techo.

2.Utilice tornillos de rosca para madera (no incluidos) para acoplar con flojedad la caja a la vigueta del techo a través de las ranuras de bocallave en las lengüetas de montaje.

3.Ajuste la caja de tal manera que esté a ras del techo acabado. Para que la rejilla encaje bien, el borde de la caja no debe de extenderse más allá de la superficie acabada del techo.

4.Cuando la caja esté bien ajustada, aprete los tornillos en las ranuras.

CON BARRAS DE SUSPENSION

Refiérase a la Figura 3.

1.Para viguetas de 24" utilice el manguito de extensión. Para viguetas estándar de 16" deseche el manguito de extensión.

2.Inserte las barras de suspensión a través de las lengüetas de montaje localizadas en el borde inferior de la caja. Clave una barra a las viguetas.

3.Deslice la caja a la ubicación deseada entre las viguetas y luego clave la segunda barra de suspensión a las viguetas.

INSTALACION DEL CONDUCTO

1.Refiérase a la Figura 1. Coloque el collarín del conducto sobre las bridas en la abertura de descarga del ventilador. Fije el collarín encajando las lengüetas a presión en las ranuras de las bridas.

2.Pase el conducto redondo de 4" desde la abertura de descarga del ventilador al exterior y termine.

CABLEADO

Todo el cableado debe cumplir con los códigos locales y la unidad debe estar puesta a tierra adecuadamente.

IMPORTANTE: Utilice cable apropiado para 90°C.

1.Pase el cableado de la casa de 120v CA desde un interruptor de pared a la ubicación del ventilador, neutro (blanco), puesto a tierra (cobre desnudo) y tres conductores conmutados con corriente. Vea la Figura 4.

2.Inserte y fije el conectador de caja aprobado en el agujero de entrada del cableado.

3.Tire de los cables a través del conectador de caja y dentro de la caja de empalme. Aprete el conectador de caja.

4.Consulte la Figura 4A para modelo 8663RP o 8673RP. Conecte los cables blancos de los receptáculos del ventilador y de la luz la cable blanco (neutro) de la alimentación. Conecte el cable negro al cable del interruptor del ventilador. Conecte el cable rojo al cable del interruptor de la luz. Conecte el cable amarillo al cable del interruptor de la luz de noche.

Consulte la Figura 4B para modelo 8664RP. Conecte los alambres desde los receptáculos del ventilador y la luz al alambre blanco (neutral) de la fuente de potencia. Conecte el alambre negro del receptáculo del ventilador (Negro) al alambre del interruptor del ventilador. Conecte el alambre negro del receptáculo del ventilador (NEGRO) al alambre del interruptor del ventilador. Conecte el alambre negro del receptáculo de la luz (Blanco) al alambre del interruptor de la luz.

5.Conecte el cable verde (desnudo) de conexión a tierra al hilo verde de conexión a tierra.

Collarin de	Agujeros
conducto
	ciegos del
Bridas	cableado

Lenguetas de montaje

Borde

Inferior

FIGURA 2

FIGURA 3

RECEPTACULO		RECEPTACULO
DEL VENTILADOR		DEL VENTILADOR
			A
N			M
			A
E
			R
G
			I
R
			L
O		R
			L
	BLANCO	O	O
		J
		O
INTERRUPTOR	INTERRUPTOR	INTERRUPTOR
DEL	DE LA LUZ
		DE LA LUZ DE
VENTILAODOR
		NOCHE
8663RP o 8673RP		FIGURA 4A
120v AC
TIERRA
TORNILLO
RECEPTACULO		RECEPTACULO DEL
DEL VENTILADOR		VENTILADOR

CABLE TUERCA

N

E

G

R

O

N

BLANCOE

G

R

O

INTERRUPTOR
DEL	INTERRUPTOR
VENTILAODOR	DE LA LUZ

8664RP

120v AC FIGURA 4B
