Craftsman 917.38514 owner manual Llantas, Recogedor DE Cosped Si comprado como accesorio

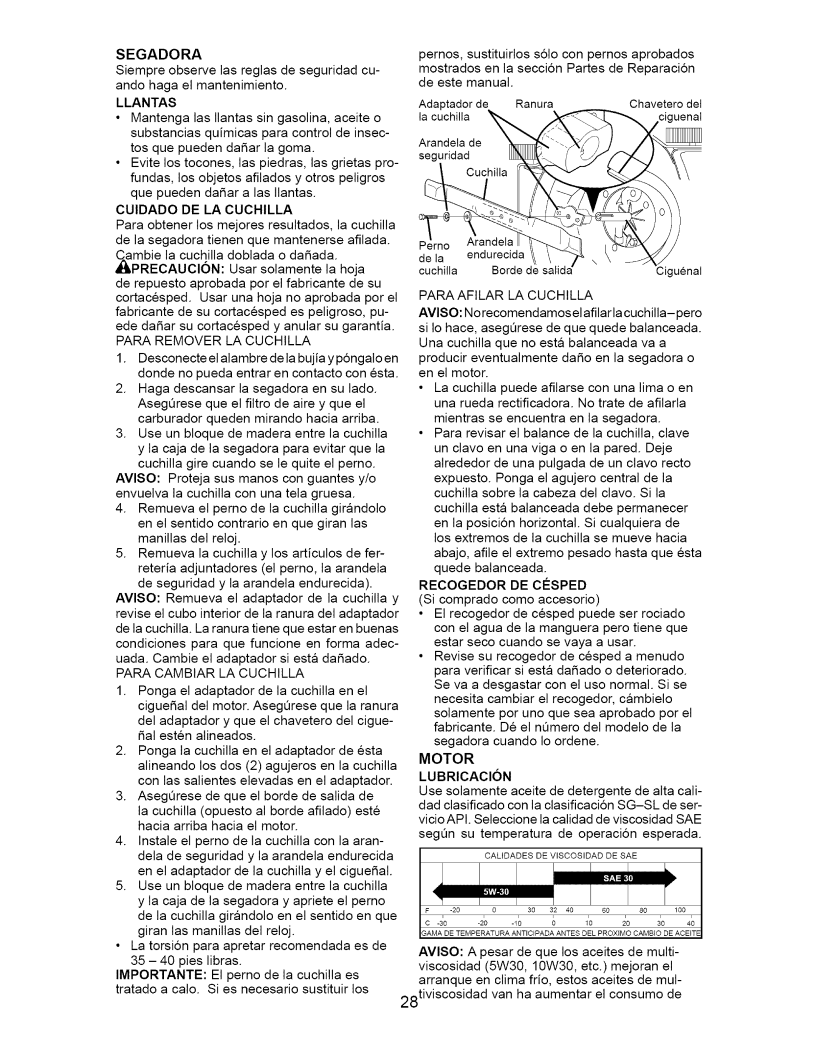

Page 28

SEGADORA

Siempre observe las reglas de seguridad cu- ando haga el mantenimiento.

LLANTAS

•Mantenga las Ilantas sin gasolina, aceite o substancias quimicas para control de insec- tos que pueden da5ar la goma.

•Evite los tocones, las piedras, las grietas pro-

fundas, los objetos afilados y otros peligros que pueden da5ar alas Ilantas.

CUIDADO DE LA CUCHILLA

Para obtener los mejores resultados, la cuchilla de la segadora tienen que mantenerse afilada. _mbie la cuchilla doblada o da5ada.

PRECAUClON: Usar solamente la hoja

de repuesto aprobada por el fabricante de su cortacesped. Usar una hoja no aprobada por el fabricante de su cortacesped es peligroso, pu- ede da5ar su cortacesped y anular su garantia.

PARA REMOVER LA CUCHILLA

1.Desconecte el alambre de la bujia y p6ngalo en donde no pueda entrar en contacto con esta.

2.Haga descansar la segadora en su lado. AsegQrese que el filtro de aire y que el carburador queden mirando hacia arriba.

3.Use un bloque de madera entre la cuchilla y la caja de la segadora para evitar que la cuchilla gire cuando se le quite el perno.

AVlSO: Proteja sus manos con guantes y/o envuelva la cuchilla con una tela gruesa.

4.Remueva el perno de la cuchilla girandolo en el sentido contrario en que giran las manillas del reloj.

5.Remueva la cuchilla y los articulos de fer-

reteda adjuntadores (el perno, la arandela de seguridad y la arandela endurecida).

AVlSO: Remueva el adaptador de la cuchilla y revise el cubo interior de la ranura del adaptador de la cuchilla. La ranura tiene que estar en buenas condiciones para que funcione en forma adec- uada. Cambie el adaptador siesta da5ado.

PARA CAMBIAR LA CUCHILLA

1.Ponga el adaptador de la cuchilla en el cigue5al del motor. AsegQrese que la ranura del adaptador y que el chavetero del cigue- 5al esten alineados.

2.Ponga la cuchilla en el adaptador de esta alineando los dos (2) agujeros en la cuchilla con las salientes elevadas en el adaptador.

3.AsegQrese de que el borde de salida de

la cuchilla (opuesto al borde afilado) este hacia arriba hacia el motor.

4.Instale el perno de la cuchilla con la aran- dela de seguridad y la arandela endurecida en el adaptador de la cuchilla y el cigue_al.

5.Use un bloque de madera entre la cuchilla y la caja de la segadora y apriete el perno de la cuchilla girandolo en el sentido en que giran las manillas del reloj.

•La torsion para apretar recomendada es de 35 - 40 pies libras.

IMPORTANTE: El perno de la cuchilla es

tratado a calo. Si es necesario sustituir los

pernos, sustituirlos s61o con pernos aprobados

mostrados en la secci6n Partes de Reparacion de este manual.

Adaptador

de

Ranura

Chavetero

del

la cuchilla





"

uenal

Arandela

de







seguridad









Perno

Arandela



de la

endurecida



cuchilla

Borde de salida"

iguenal

PARA AFILAR LA CUCHILLA

AVISO: No recomendamosel afilarla cuchilla- pero si Io hace, asegOrese de que quede balanceada. Una cuchilla que no esta balanceada va a producir eventualmente da5o en la segadora o en el motor.

•La cuchilla puede afilarse con una lima o en una rueda rectificadora. No trate de afilarla

mientras se encuentra en la segadora.

•Para revisar el balance de la cuchilla, clave un clavo en una viga o en la pared. Deje alrededor de una pulgada de un clavo recto expuesto. Ponga el agujero central de la cuchilla sobre la cabeza del clavo. Si la cuchilla esta balanceada debe permanecer

en la posici6n horizontal. Si cualquiera de los extremos de la cuchilla se mueve hacia

abajo, afile el extremo pesado hasta que esta quede balanceada.

RECOGEDOR DE CO:SPED (Si comprado como accesorio)

•El recogedor de cesped puede ser rociado con el agua de la manguera pero tiene que estar seco cuando se vaya a usar.

•Revise su recogedor de cesped a menudo para verificar siesta da5ado o deteriorado. Se va a desgastar con el uso normal. Si se necesita cambiar el recogedor, cambielo solamente por uno que sea aprobado por el fabricante. De el nQmero del modelo de la segadora cuando Io ordene.

MOTOR

LUBRICAClON

Use solamente aceite de detergente de alta cali- dad clasificado con la clasificaci6n SG-SL de ser-

vicio API. Seleccione la calidad de viscosidad SAE segQn su temperatura de operaci6n esperada.

CALtDADES DE VISCOSIDAD DE SAE

AVISO: A pesar de que los aceites de multi- viscosidad (5W30, 10W30, etc.) mejoran el arranque en clima frio, estos aceites de mul-

28tiviscosidad van ha aumentar el consumo de
