MTD 549 manual Unión de la cuerda de arranque, Montaje de la tolva para recorte de césped

Page 24

NOTA: Su podadora se envía con la manija en la posición elevada. Si desea bajar la altura de la manija, consulte ahora la sección de ajustes.

Acople de ruedas traseras (Si no están ya acopladas)

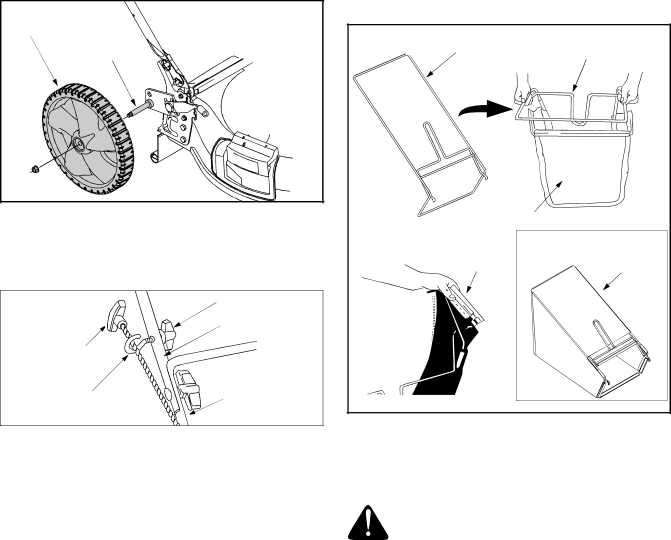

Saque la tuerca hexagonal de la brida ubicada en el eje trasero de cada lado y coloque la rueda trasera en el eje. Vea la Figura 5. Vuelva a insertar la tuerca para brida en el eje como se indica y ajústela bien. Repita en el otro lado.

Rueda trasera

Eje trasero

Tuerca

de mariposa

Figura 5

Unión de la cuerda de arranque

La guía de la cuerda ya está unida al costado derecho de la manija superior de la podadora. Vea la Figura 6.



Tuerca de mariposa



Manija superior

Cuerda del arrancador



Guía de la cuerda

Manija inferior



Figura 6

Con el cable de la bujía desconectado y colocado a masa, sostenga la manija de control de la cuchilla contra la manija superior y jale la cuerda de arranque hacia afuera del motor.

Deslice la cuerda a través de la guía como se indica a continuación. Apriete la tuerca de mariposa que sostiene la guía de la cuerda contra la manija superior.

Montaje de la tolva para recorte de césped

NOTA: Si la tolva para recorte se entregó ensamblada previamente pase a la sección siguiente. De lo contrario, siga los pasos a continuación para realizar primero el ensamblado de la misma antes de conectarla a la podadora.

Inserte el marco dentro de la bolsa para recorte de césped con el lado plástico negro en la base de la bolsa. Vea la Figura 7.

Deslice las aberturas ubicadas en los laterales de los canales plásticos de la bolsa sobre los ganchos ubicados en el marco de la tolva para recorte. Asegure la bolsa al marco ajustando los seis canales plásticos de la bolsa sobre el marco. Todos los canales plásticos excepto el ubicado en la parte superior central de la bolsa se unen desde el exterior de la bolsa. La parte central superior de la bolsa se une desde adentro. Vea la Figura 7.

Tolva para recorte de césped Inserte el marco

Marco

en el interior



de la bolsa

Bolsa para recorte de césped

Canal

Tolva para recorte

de césped de la

de plástico

manguera Completo

Figura 7

Conexión de la tolva para recortes y del canal

ADVERTENCIA: Nunca haga funcionar la podadora a menos que los ganchos en la tolva para recortes estén firmemente asentados en la barra de pivote y la puerta de descarga posterior descanse contra la parte superior de la tolva para recorte.

IMPORTANTE: Asegúrese que el cable está enrutado en la parte exterior de la manija de modo que no quede atrapado al unir la tolva para recortes.

Levante la puerta posterior de descarga de la podadora.

Coloque los ganchos, que se encuentran a ambos lados del marco de la tolva para recortes, sobre la barra de pivote de la puerta del canal en la parte

24
