USB-485
Communication Interface
Access Control and Accessories / Contrôle des accès et accessoires / Control de accesos y accesorios
The USB-485 Communication Interface is a protocol converter used to connect a PC’s USB port to the Kantech controller (KT-100, KT-200, or KT-300). The maximum bus length is 1.2 km (4,000 feet) when using an Ethernet Grade 3, unshielded, two twisted pair cable (Belden # 1227A recommended). The USB-485 Communication Interface is UL listed if used with a KT-300 and is horizontally mounted on a desk using the velcro adhesive supplied on the back of the unit. Supports Win 98, ME, 2000, XP.
L’interface de communication USB-485 est un convertisseur de protocole employé pour brancher un contrôleur Kantech (KT-100, KT-200, KT-300) au port USB d’un ordinateur. La distance maximale qu’il peut y avoir entre le convertisseur et le dernier contrôleur est de 1.2 km (4000 pieds) lorsqu’un câble à paires torsadées, non blindé, Ethernet type 3, est employé (l’utilisation d’un câble Belden #1227A est recommandée). L’interface de communication USB-485 est approuvé UL s’il est utilisé avec un KT-300 et qu’il monté horizontallement sur un bureau à l’aide de la bande adhésive de velcro qui se trouve à l’arrière de l’unité. Fonctionne sous Win 98, ME, 2000, XP.
El convertidor de protocolo USB-485 ha sido diseñado para conectar el puerto USB del la computadora al controlador Kantech (KT-100, KT-200, KT-300). La distancia máxima entre el convertidor y el último controlador es de 1.2 Km (4,000 pies) usando un cableado Ethernet Grado 3, no blindado, de dos pares trenzados (recomendado Belden 1227 A). El moduló de comunicacion USB-485 es UL listed solamente si se está utilizado con el controlador KT-300 y se monta horizontalmente en un escritorio usando el pegamento del velcro provisto en la parte posteriora de la unidad. Compatible con Win 98, ME, 2000, XP.

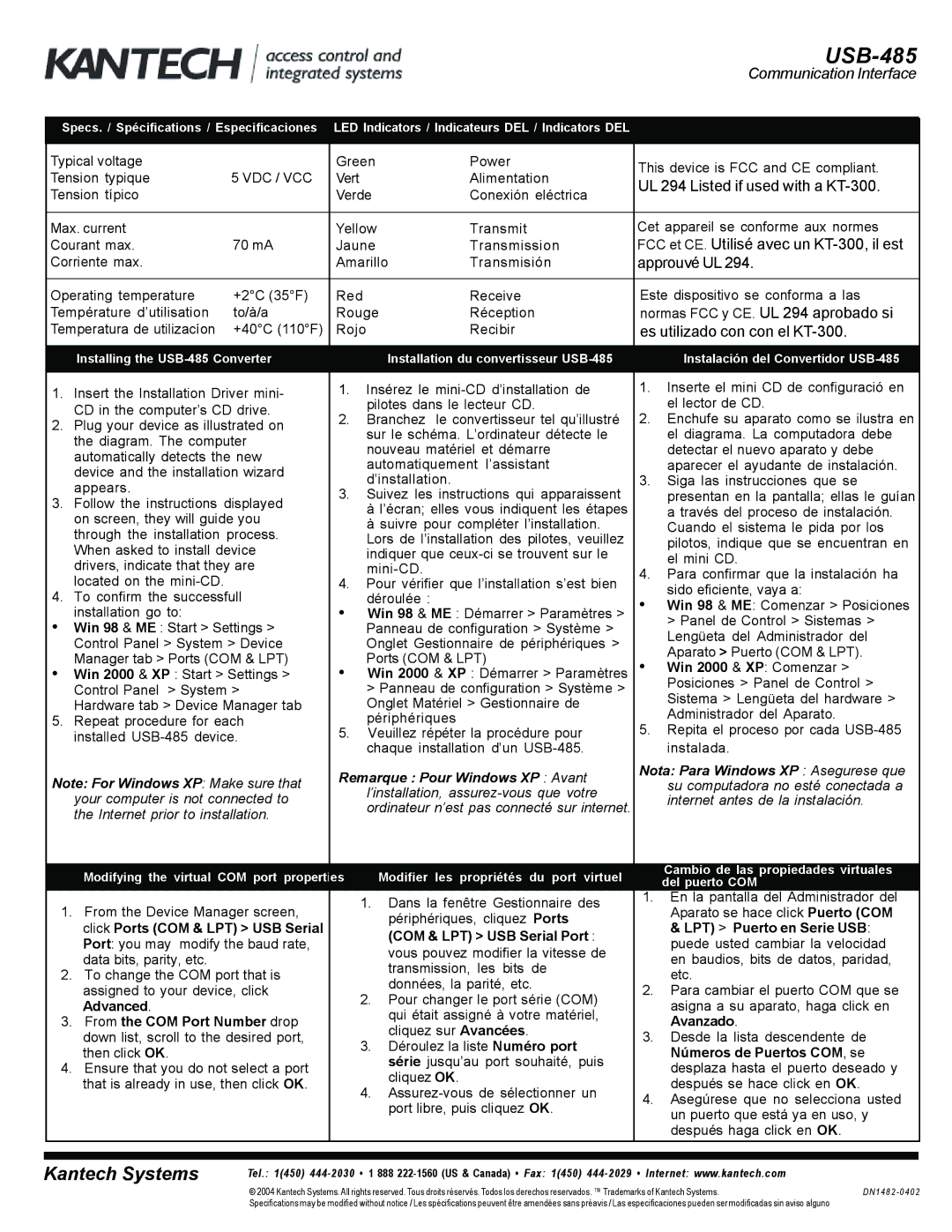

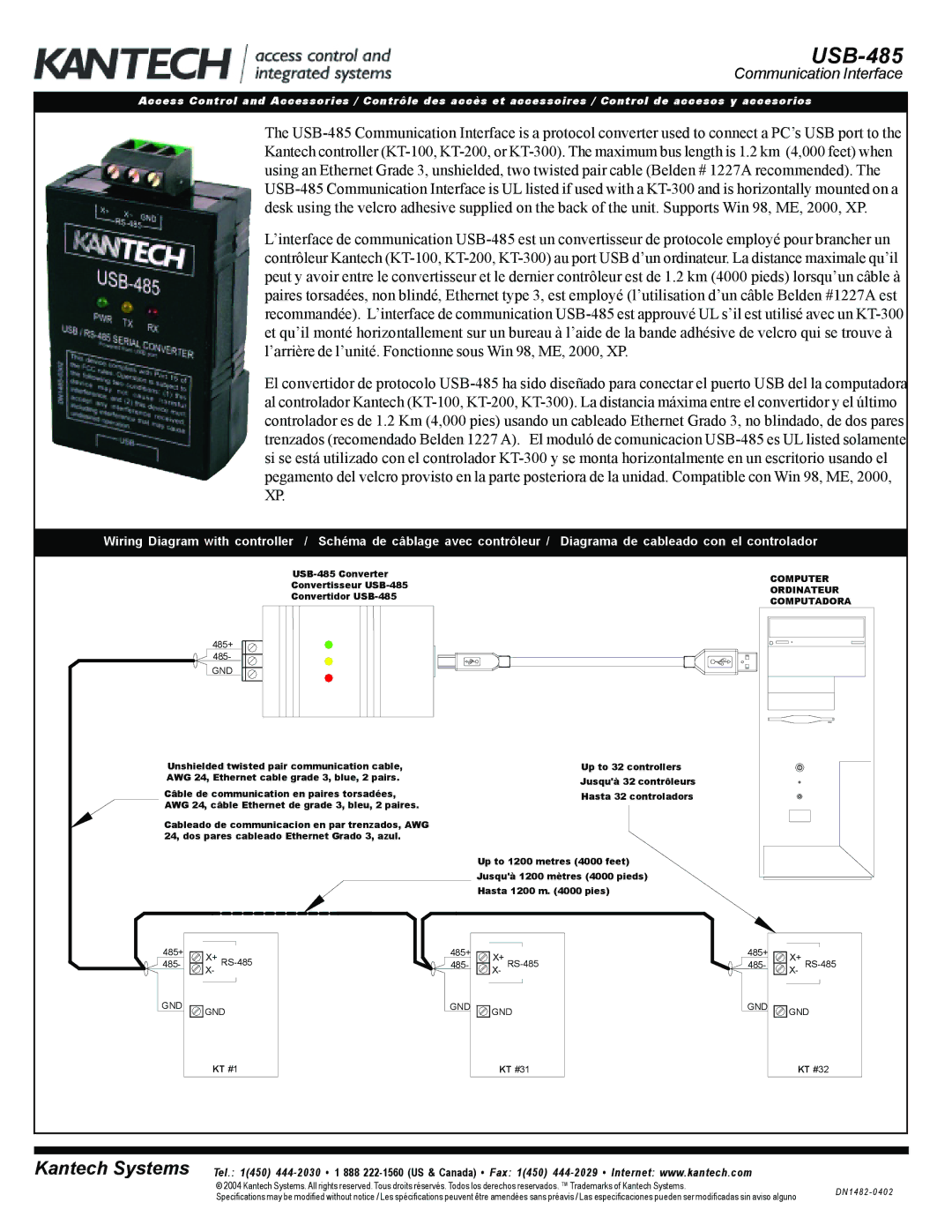

Wiring Diagram with controller / Schéma de câblage avec contrôleur / Diagrama de cableado con el controlador
| USB-485 Converter | COMPUTER |
| Convertisseur USB-485 |
| ORDINATEUR |
| Convertidor USB-485 |
| COMPUTADORA |
| |
485+
485-
GND
Unshielded twisted pair communication cable, AWG 24, Ethernet cable grade 3, blue, 2 pairs.
Câble de communication en paires torsadées, AWG 24, câble Ethernet de grade 3, bleu, 2 paires.
Cableado de communicacion en par trenzados, AWG 24, dos pares cableado Ethernet Grado 3, azul.
Up to 32 controllers
Jusqu'à 32 contrôleurs
Hasta 32 controladors
Up to 1200 metres (4000 feet) Jusqu'à 1200 mètres (4000 pieds) Hasta 1200 m. (4000 pies)
