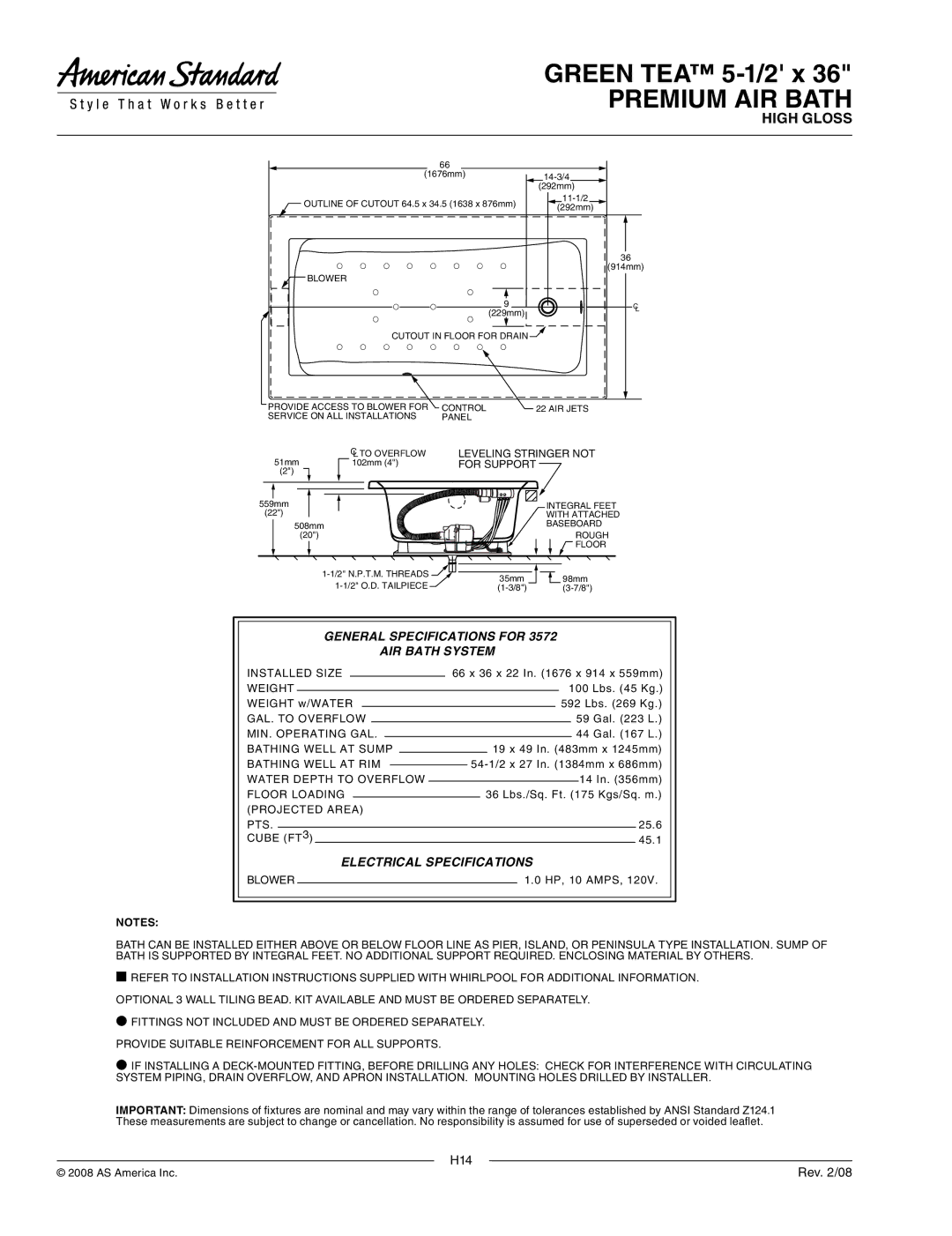

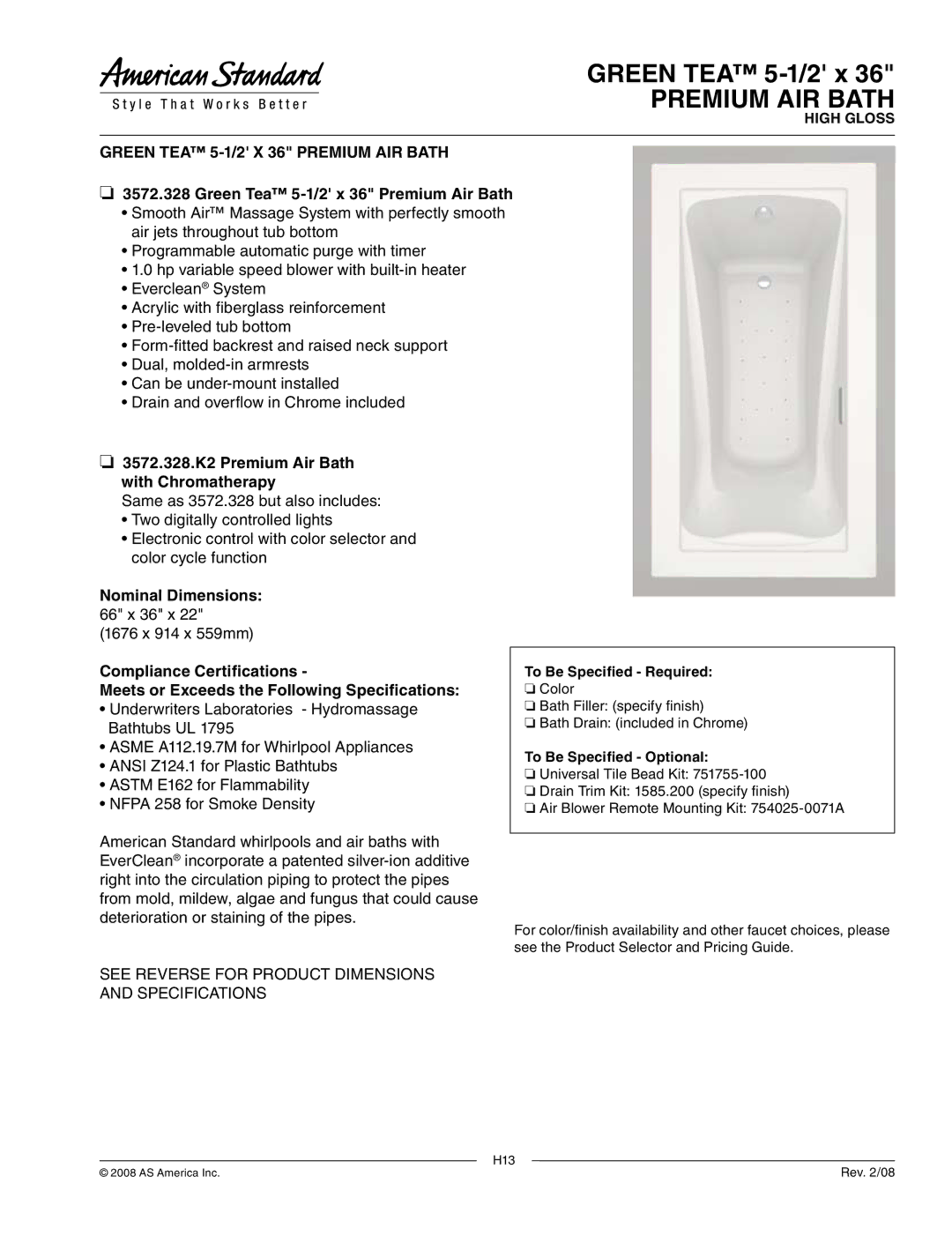

GREEN TEA™ 5-1/2' x 36"

Premium Air Bath

HIGH GLOSS



66



(1676mm)

14-3/4





(292mm)

OUTLINE OF CUTOUT 64.5 x 34.5 (1638 x 876mm)

11-1/2

(292mm)









36





(914mm)

BLOWER







9

C



(229mm)

L





CUTOUT IN FLOOR FOR DRAIN



PROVIDE ACCESS TO BLOWER FOR

CONTROL

22 AIR JETS

SERVICE ON ALL INSTALLATIONS

PANEL



C TO OVERFLOW LEVELING STRINGER NOT

L

51mm102mm (4")FOR SUPPORT (2")

559mm



INTEGRAL FEET

(22")



WITH ATTACHED

508mm



BASEBOARD

(20")



ROUGH





FLOOR

1-1/2" N.P.T.M. THREADS

35mm

98mm

1-1/2" O.D. TAILPIECE

(1-3/8")

(3-7/8")

GENERAL SPECIFICATIONS FOR 3572

















AIR BATH SYSTEM

INSTALLED SIZE

















66 x 36 x 22 In. (1676 x 914 x 559mm)

















WEIGHT

































100 Lbs. (45 Kg.)

































WEIGHT w/WATER

























592 Lbs. (269 Kg.)

GAL. TO OVERFLOW



























59 Gal. (223 L.)

MIN. OPERATING GAL.



















44 Gal. (167 L.)



















BATHING WELL AT SUMP









19 x 49 In. (483mm x 1245mm)

BATHING WELL AT RIM









54-1/2 x 27 In. (1384mm x 686mm)









WATER DEPTH TO OVERFLOW





















14 In. (356mm)





















FLOOR LOADING











36 Lbs./Sq. Ft. (175 Kgs/Sq. m.)











(PROJECTED AREA)

























PTS.













25.6

CUBE (FT3)





45.1













ELECTRICAL SPECIFICATIONS

BLOWER















1.0 HP, 10 AMPS, 120V.















NOTES:

BATH CAN BE INSTALLED EITHER ABOVE OR BELOW FLOOR LINE AS PIER, ISLAND, OR PENINSULA TYPE INSTALLATION. SUMP OF BATH IS SUPPORTED BY INTEGRAL FEET. NO ADDITIONAL SUPPORT REQUIRED. ENCLOSING MATERIAL BY OTHERS.

REFER TO INSTALLATION INSTRUCTIONS SUPPLIED WITH WHIRLPOOL FOR ADDITIONAL INFORMATION. OPTIONAL 3 WALL TILING BEAD. KIT AVAILABLE AND MUST BE ORDERED SEPARATELY.

FITTINGS NOT INCLUDED AND MUST BE ORDERED SEPARATELY. PROVIDE SUITABLE REINFORCEMENT FOR ALL SUPPORTS.

IF INSTALLING A DECK-MOUNTED FITTING, BEFORE DRILLING ANY HOLES: CHECK FOR INTERFERENCE WITH CIRCULATING SYSTEM PIPING, DRAIN OVERFLOW, AND APRON INSTALLATION. MOUNTING HOLES DRILLED BY INSTALLER.

IMPORTANT: Dimensions of fixtures are nominal and may vary within the range of tolerances established by ANSI Standard Z124.1 These measurements are subject to change or cancellation. No responsibility is assumed for use of superseded or voided leaflet.

H14

© 2008 AS America Inc.

Rev. 2/08

Page 2
