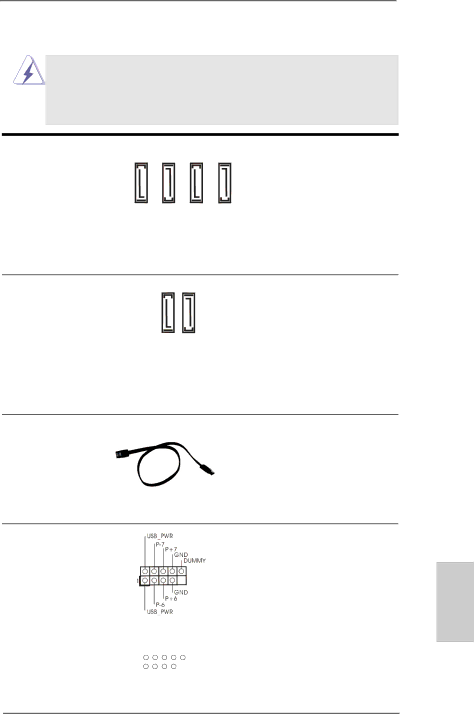

1.4 Collettori e Connettori su Scheda
I collettori ed i connettori su scheda NON sono dei jumper. NON instal- lare cappucci per jumper su questi collettori e connettori. L’installazione di cappucci per jumper su questi collettori e connettori provocherà danni permanenti alla scheda madre!
Connettori Serial ATA2
(SATA2_2: vedi p.2 Nr. 10)
(SATA2_3: vedi p.2 Nr. 11)
(SATA2_4: vedi p.2 Nr. 12)
(SATA2_5: vedi p.2 Nr. 13)
SATA2 5 | SATA2 4 | SATA2 3 | SATA2 2 |
Questi quattro connettori Serial ATA2 (SATA2) supportano cavi dati SATA per dispositivi di immagazzinamento interni. L’interfaccia SATA2 attuale permette velocità di trasferimento dati fino a 3.0 Gb/s.
Serial ATA3 Connectors |
|
| Questi due connettori Serial | ||
(SATA3_0: vedi p.2 | Nr. 9) | SATA3_1 | SATA3_0 | ATA3 (SATA3) supportano cavi | |
(SATA3_1: vedi p.2 | Nr. 8) | dati SATA per dispositivi di | |||
|
| ||||
immagazzinamento interni. L’interfaccia SATA3 attuale permette velocità di trasferimento dati fino a 6.0 Gb/s.
Cavi dati Serial ATA (SATA)
(Opzionale)
Una o altra estremità del cavo di dati SATA può essere collegata al disco rigido SATA / SATA2 / SATA3 o al connettore di SATA2 / SATA3 su questa cartolina base.
Collettore USB 2.0 |
|
|
|
|
|
|
|
|
|
|
| Oltre alle sei porte USB 2.0 |
|
|
|
|
|
|
|
|
|
|
| predefinite nel pannello I/O, la | |
(vedi p.2 Nr. 19) |
|
|
|
|
|
|
|
|
|
|
| scheda madre dispone di due |
|
|
|
|
|
|
|
|
|
|
|
| intestazioni USB 2.0. Ciascuna |
|
|
|
|
|
|
|
|
|
|
|
| intestazione USB 2.0 supporta |
|
|
|
|
|
|
|
|
|
|
| due porte USB 2.0. | |
(vedi p.2 Nr. 21) |
|
| USB_PWR | |||||||||
|
|
|
| |||||||||
|
|
|
|
|
|
| P+9 | |||||
|
|
|
|
|
|
| ||||||
|
|
|
|
|
|
|
|
| GND | |||
| 1 |
|
|
|
|
|
|
|
|
| DUMMY | |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
| GND | |||
|
|
|
|
|
|
| P+8 | |||||
|
|
|
|
| ||||||||
|
|
| USB_PWR | |||||||||
77
