Coleman 285A, 295A warranty Parts List, Nomenclature, Lista de piezas

285A	295A	uso de Instrucciones
		d’emploi Mode
	®
®		use for Instructions

N°	295A	285A	Parts List
			Description
1	#21	#21	Mantle
2	290B5341	288B5341	Burner Assembly
3	295-5891	285-5891	Generator
4	R690B048C	R214D046C	Globe
5	220-4411	220-4411	Ball Nut
6	3000000454	3000000454	Fuel Cap
7	3000000455	3000000455	Pump Repair Kit
8	295-6571	285-6571	Valve Assembly (Includes Item #10)
9	290A5101	285-5101	Ventilator & Bail
10	288C1501	288C1501	Knob/Screw Package
11	290A5401	288A5401	Heat Shield & Frame Bottom
12	295A5151	285A5151	Fount Assembly
13	639-1091	639-1091	Pump Cup & Nut
14	295A5291	285A5291	Collar
15	295-1641	295-1641	Nut

Litho in the U.S.A.

Lámparas

Lanternes

Lanterns

Fuel™ Dual

Lithographié aux États-UnisImpreso en E.U.A.

16	288-1251	288-1251	U-Clip
17	200-6381	200-6381	Check Valve and Air Stem

Nomenclature

N°	295A	285A	Désignation
1	#21	#21	Manchon
2	290B5341	288B5341	Ensemble du brûleur
3	295-5891	285-5891	Générateur
4	R690B048C	R214D046C	Globe
5	220-4411	220-4411	Écrou sphérique
6	3000000454	3000000454	Bouchon du réservoir
7	3000000455	3000000455	Ens. de réparation de la pompe
8	295-6571	285-6571	Ens. de la soupape (comprend art. 10)
9	290A5101	285-5101	Ventilateur et anse
10	288C1501	288C1501	Paquet bouton et vis
11	290A5401	288A5401	Pare-chaleur et fond du bâti
12	295A5151	285A5151	Ensemble du réservoir
13	639-1091	639-1091	Godet de la pompe et écrou
14	295A5291	285A5291	Collier

4010008345 (20100105)

Limited Five Year Warranty Garantie limitée de cinq ans Garantía Limitada de Cinco Años

15	295-1641	295-1641	Écrou
16	288-1251	288-1251	Pince en «U»
17	200-6381	200-6381	Soupape d’arrêt et tige à air

The Coleman Company, Inc. (“Coleman”) warrants that for a period of five (5) years from the date of original retail purchase, this product will be free from defects in material and workmanship. Coleman,

at its option, will repair or replace this product or any component of the product found to be defective during the warranty period. Replacement will be made with a new or remanufactured product or component. If the product is no longer available, replacement may be made with a similar product of equal or greater value. This is your exclusive warranty.

This warranty is valid for the original retail purchaser from the date of initial retail purchase and is not transferable. Keep the original sales receipt. Proof of purchase is required to obtain warranty performance. Coleman dealers, service centers, or retail stores selling Coleman® products do not have the right to alter, modify or in any way change the terms and conditions of this warranty.

What This Warranty Does Not Cover

This warranty does not cover normal wear of parts, parts that are not genuine Coleman® parts, or damage resulting from any of the following: negligent use or misuse of the product; commercial use of the product; use contrary to the operating instructions; disassembly, repair or alteration by anyone other than Coleman or an authorized service center. Further, the warranty does not cover Acts of God, such as fire, flood, hurricanes and tornadoes. Warranty void if dam- age to the product results from the use of a part other than a genuine Coleman® part.

COLEMAN SHALL NOT BE LIABLE FOR DEFECTS THAT ARE CAUSED BY THE USE OF UNAUTHORIZED PARTS OR SERVICE. COLEMAN SHALL NOT BE LIABLE FOR ANY INCIDENTAL OR CONSEQUENTIAL DAMAGES CAUSED BY THE BREACH OF ANY EXPRESS OR IMPLIED WARRANTY OR CONDITIONS. EXCEPT TO THE EXTENT PROHIBITED BY APPLICABLE LAW, ANY IMPLIED WARRANTY OF MERCHANTABILITY OR FITNESS FOR A PAR- TICULAR PURPOSE IS LIMITED IN DURATION TO THE DURATION OF THE ABOVE WARRANTY OR CONDITIONS. SOME STATES, PROVINCES, OR JURISDICTIONS DO NOT ALLOW THE EXCLUSION OR LIMITATION OF INCIDENTAL OR CONSEQUENTIAL DAMAGES OR LIMITATIONS ON HOW LONG AN IMPLIED WARRANTY LASTS, SO THE ABOVE LIMITATIONS OR EXCLUSION MAY NOT APPLY TO YOU. THIS WARRANTY GIVES YOU SPECIFIC LEGAL RIGHTS, AND YOU MAY ALSO HAVE OTHER RIGHTS THAT VARY FROM STATE TO STATE OR PROVINCE TO PROVINCE.

How to Obtain Warranty Service

Take the product to an authorized Coleman service center. You can find the nearest authorized Coleman service center by visiting www. coleman.com or calling 1-800-835-3278 or TDD 1-316-832-8707 in the United States or 1-800-387-6161 in Canada. If a service center is not conveniently located, attach to the product a tag that includes your name, address, daytime telephone number and description of the problem. Include a copy of the original sales receipt. Carefully package the product and send either by courier or insured mail with shipping and insurance prepaid to:

For products purchased in the United States: The Coleman Company, Inc.

3600 North Hydraulic Wichita, KS 67219

For products purchased in Canada: Sunbeam Corporation (Canada) Limited DBA Jarden Consumer Solutions

20B Hereford Street Brampton (ON) L6Y 0M1

The costs of transporting the product to Coleman or an authorized service center for warranty service is the responsibility of the purchaser.

Do not mail products with fuel in tanks, or with disposable propane cylinders. Remove glass globes from lanterns and wrap separately.

DO NOT RETURN THIS PRODUCT TO THE PLACE OF PURCHASE. If you have any questions regarding this warranty please call

1-800-835-3278 or TDD 1-316-832-8707 in the United States or 1-800-387-6161 in Canada.

The Coleman Company, Inc. (« Coleman ») garantit cet article contre tout vice de matériau et de fabrication pendant une période de cinq

(5)ans courants à compter de la date de l’achat. Coleman se réserve le droit de choisir entre réparer ou remplacer cet article ou toute pièce de celui-ci dont la défectuosité a été constatée au cours de la période de garantie. Le remplacement se fera au moyen d’un produit neuf ou remanufacturé ou bien d’une pièce neuve ou remanufacturée. Si l’article n’est plus disponible, il sera remplacé par un article semblable, de valeur égale ou supérieure. La présente constitue votre garantie exclusive.

Cette garantie n’est valable que pour l’acheteur au détail original à partir de la date de l’achat au détail initial et elle n’est pas transférable. Veuillez conserver le reçu d’achat original. La preuve d’achat est exigée pour tout service couvert par la garantie. Les concessionnaires Coleman, les centres de service et les détaillants qui vendent des ar- ticles Coleman® n’ont pas le droit d’altérer, de modifier ou de changer d’une manière quelconque les modalités de cette garantie.

Ce que ne couvre pas cette garantie

Cette garantie ne couvre pas l’usure normale des pièces, les pièces autres que les pièces authentiques Coleman® ou l’endommagement at- tribuable à toute raison suivante: à la négligence, à l’utilisation abusive du produit, à l’utilisation commerciale du produit, au non-respect du mode d’emploi, au démontage et à la réparation ou à l’altération par quiconque, sauf Coleman ou un centre de service agréé Coleman. Cette garantie ne couvre pas non plus les cas de force majeure comme incendies, inondations, ouragans et tornades. La garantie est automatiquement annulée si l’endommagement du produit découle de l’utilisation d’une pièce autre qu’une pièce de marque Coleman®.

COLEMAN N’ASSUME AUCUNE RESPONSABILITÉ POUR LES VICES RÉSULTANT DE L’EMPLOI DE PIÈCES NON AUTORISÉES OU DE RÉPARATIONS EXÉCUTÉES PAR UN PERSONNEL NON AUTORISÉ. COLEMAN DÉCLINE TOUTE RESPONSABILITÉ EN CAS DE DOMMAG- ES ACCESSOIRES OU INDIRECTS RÉSULTANT DU NON-RESPECT DE TOUTE GARANTIE OU CONDITION EXPLICITE OU IMPLICITE. SAUF DANS LA MESURE INTERDITE PAR LA LÉGISLATION PERTINENTE, TOUTE GARANTIE IMPLICITE DE QUALITÉ COMMERCIALE OU D’APPLICATION À UN USAGE PARTICULIER EST LIMITÉE À LA DURÉE DE LA GARANTIE OU CONDITION CI-DESSUS. CERTAINS ÉTATS ET CERTAINES PROVINCES OU JURIDICTIONS INTERDISENT D’EXCLURE OU DE LIMITER LES DOMMAGES ACCESSOIRES OU INDIRECTS, OU NE PERMETTENT PAS LA LIMITATION DE LA DURÉE D’APPLICATION DE LA GARANTIE IMPLICITE, DE SORTE QUE VOUS POUVEZ NE PAS ÊTRE ASSUJETTI AUX LIMITES OU EXCLUSIONS ÉNONCÉES CI-DESSUS. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES PRÉCIS ET VOUS POUVEZ AVOIR D’AUTRES DROITS, CES DROITS VARIANT D’UN ÉTAT OU D’UNE PROVINCE À L’AUTRE.

Comment obtenir le service prévu par la garantie Apportez l’article à un Centre de service agréé Coleman. Pour

obtenir l’adresse du plus proche centre de service agréé Coleman, visitez le www.coleman.com ou bien composez le 1-800-835-3278 ou le ATS 1-316-832-8707 aux États-Unis, le 1 800 387-6161 au Canada. S’il n’y a pas de centre de service facile d’accès, fixez une étiquette sur l’article précisant vos nom, adresse, numéro de téléphone le jour et la description de la défectuosité. Veuillez inclure une copie du reçu d’achat original. Emballez soigneusement le produit et envoyez le colis en port et assurance payés, par messageries ou autre service, avec valeur déclarée, à l’une des adresses suivantes :

Pour les produits achetés aux États-Unis: The Coleman Company, Inc.

3600 North Hydraulic Wichita, KS 67219

Pour les produits achetés au Canada: Sunbeam Corporation (Canada) Limited DBA Jarden Consumer Solutions

20B Hereford Street Brampton (ON) L6Y 0M1

Les frais de transport du produit à Coleman ou à un centre de service agréé, en vue de la réparation sous garantie du produit, incombent à l’acheteur.

N’envoyez pas de produits dont le réservoir contienne du carburant ou bien auxquels soit fixée un bouteille jetable de propane. Retirez le globe en verre des lanternes et emballez-le séparément.

NE RETOURNEZ PAS CE PRODUIT AU LIEU D’ACHAT.

Si vous avez toute question quant à cette garantie, veuillez com- poser le 1-800-835-3278 ou le ATS 1-316-832-8707 aux États-Unis, et le 1 800 387-6161 au Canada.

The Coleman Company, Inc. (“Coleman”) garantiza que por un periodo de cinco (5) años a partir de la fecha original de compra, este producto estará libre de defectos en material y construccion. Coleman, a su discreción, reparará o reemplazará este producto o cualquier componente del producto que esté defectuoso durante el periodo de la garantía. Cualquier reemplazo será hecho con un producto o componente nuevo o refabricado. Si el producto no se encuentra disponible, el reemplazo se podrá hacer con un producto similar de igual o mayor valor. Esta es su garantía exclusiva.

Esta garantía es válida para el comprador original desde la fecha de la compra inicial y no es transferible. Guarde su recibo de compra. Prueba de recibo de compra es requerido para obtener ejecución

de la garantía. Los comerciantes de Coleman, centros de servicio o las tiendas al por menor que venden articles Coleman® no tienen el derecho de alterar, modificar o cambiar de ninguna otra manera los términos y condiciones de esta garantía.

Lo Que Esta Garantia No Cubre

Esta garantía no cubre el desgaste normal de las piezas, piezas que no sean genuinas de Coleman® ni daño resultante por las siguientes causas; uso negligente o uso incorrecto del producto; uso comercial de este producto, uso contrario a las instrucciones de operación, desmontaje, reparación o alteración por cualquiera que no sea Coleman® o un centro de servicio autorizado. Además, la garantía no cubre Fuerzas Naturales tales como son fuego, inundaciones, huracanes y tornados. La garantía no es valida si el daño al producto es un resultado del uso de piezas que no sean piezas genuinas Cole- man®.

COLEMAN NO SERA PESPONSABLE POR DEFECTOS CAUSADOS POR EL USO DE PIEZAS O SERVICIO NO AUTORIZADO. COLEMAN NO SERÁ RESPONSABLE POR NINGÚN DA—O INCIDENTAL O CONSIGUIENTE OCASIONADO POR LA VIOLACIÓN DE CUALQUIER GARANTÍA O CONDICIÓN IMPLICADA O EXPRESADA. CON EXCEPCIÓN AL LIMITE DE LO QUE PROVEE LA LEY APLICABLE, CUALQUIER GARANTÍA IMPLICADA DE COMERCIO O ADAPTACIÓN PARA UN USO EN PARTICULAR ES LIMITADA EN SU DURACIÓN A LA DURACIÓN DE LA GARANTÍA ARRIBA MENCIONADA. ALGUNOS ESTADOS, PROVINCIAS O JURISDICCIONES NO PERMITEN LA EXCLUSIÓN O LIMITACIÓN DE DA—OS INCIDENTALES O CONSI- GUIENTES O LIMITACIONES REFERENTE A CUÁNTO UNA GARANTÍA LIMITADA DEBE DURAR, POR LO TANTO LAS LIMITACIONES O EXCLUSIONES ARRIBA MENCIONADAS PUEDE QUE NO SEAN APLICABLES A USTED. ESTA GARANTÍA LE PROVEE DERECHOS LE- GALES EXPECÍFICOS, Y ADEMÁS PUEDE QUE USTED TENGA OTROS DERECHOS QUE VARÍAN DE ESTADO A ESTADO O DE PROVINCIA A PROVINCIA.

Como Obtener Servicio de Garantía

Lleve el producto a un centro de servicio Coleman autorizado. Usted puede encontrar el centro de servicio Coleman autorizado más cercano visitando nuestro lugar web en www.coleman.com o llamando al 1-800-835-3278 ó al TDD 1-316-832-8707 en los Estrados Unidos ó al 1-800-387-6161 en Canadá. Si no encuentra un centro de servicio convenientemente localizado, adhiera una etiqueta al producto que incluya su nombre, dirección, número de teléfono

y una descripción del problema. Incluya una copia del recibo de compra original. Empaquete cuidadosamente el producto y envíelo ya sea por servicio de entrega o por correo asegurado con el franqueo y el seguro pagado por anticipado a:

Para productos comprados en los Estados Unidos: The Coleman Company, Inc.

3600 North Hydraulic Wichita, KS 67219

Para productos comprados en Canada: Sunbeam Corporation (Canada) Limited DBA Jarden Consumer Solutions

20B Hereford Street Brampton (ON) L6Y 0M1

Los gastos de transporte del producto a Coleman o a un centro de servicio autorizado para servicio de garantía son la responsabilidad del comprador.

No envíe productos con combustible en los tanques, o con cilindros de propano desechables. Quite los globos de cristal de las linternas y envuélvalos por separado.

NO DEVUELVA ESTE PRODUCTO AL LUGAR DONDE LO COMPRO. Si usted tiene alguna pregunta sobre esta garantia favor de llamar al 1-800-835-3278 o al TDD 1-316-832-8707 en los Estados Unidos

o al 1-800-387-6161 en Canadá.

Lista de piezas

No.	295A	285A	Descripción
1	#21	#21	Mantilla
2	290B5341	288B5341	Conjunto de quemador
3	295-5891	285-5891	Generador
4	R690B048C	R214D046C	Globo
5	220-4411	220-4411	Tuerca
6	3000000454	3000000454	Tapa de combustible
7	3000000455	3000000455	Juego de reparación de la bomba
8	295-6571	285-6571	Conjunto de válvula (Incluye artículo #10 )
9	290A5101	285-5101	Ventilador y manija de transporte
10	288C1501	288C1501	Paquete de perilla y tornillos
11	290A5401	288A5401	Protector contra el calor y base del armazón
12	295A5151	285A5151	Conjunto de fuente
13	639-1091	639-1091	Cubierta y tuerca de la bomba
14	295A5291	285A5291	Collar
15	295-1641	295-1641	Tuerca
16	288-1251	288-1251	Presilla en U
17	200-6381	200-6381	Válvula de detención y tubo de aire

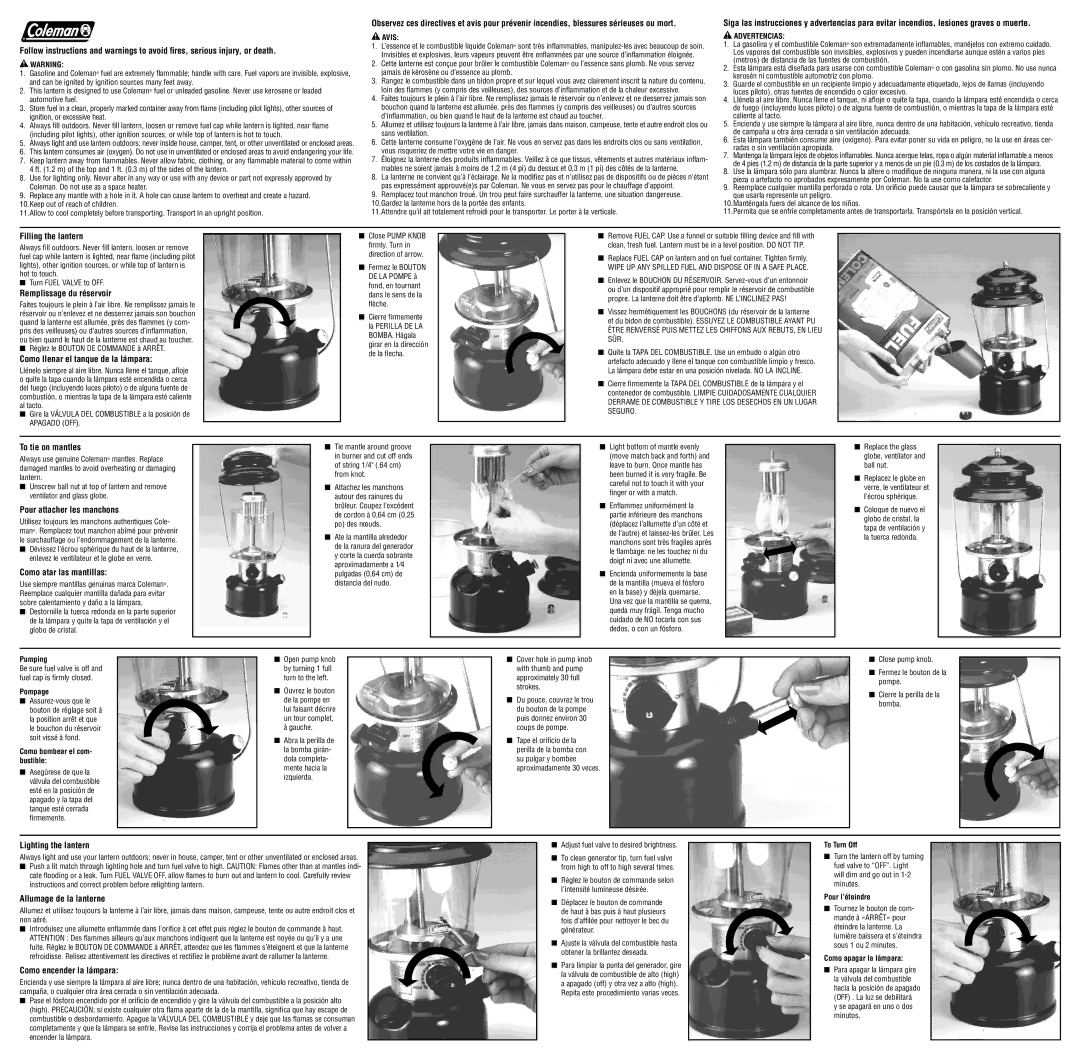

	Things you should know	Renseignements essentiels	Cosas que usted debe saber
1.	Carry a spare set of Coleman® Mantles. Once	1. Munissez-vous toujours de manchons de rechange	1. Lleve siempre consigo un par de mantillas de
	burned, a mantle is fragile and can be damaged if	Coleman®. Après le flambage, les manchons se	repuesto Coleman®. Una vez quemada, la mantilla
		révèlent très fragiles: les toucher ou les échapper	es muy frágil y puede dañarse fácilmente al tocarla
	touched or dropped.
		risque de les abîmer.	o dejarla caer.
2.	Unleaded fuels may vary in quality and can affect	2. La qualité des essences sans plomb varie, affectant	2. Los combustibles sin plomo pueden variar en
	generator life. If you are having a problem with your	la durée de service du générateur. Si vous avez un	calidad y pueden afectar la vida del generador. De
			haber un problema con la lámpara o el generador
	lantern or generator using a certain brand of fuel,	problème avec la lanterne ou le générateur – lorsque
			al utilizar una marca determinada de combustible,
	replace generator and try a different brand of fuel.	vous utilisez une certaine marque d’essence –	se aconseja reemplazar el generador y probar una
		remplacez le générateur puis essayez une autre
3. Rinse tank occasionally with fresh fuel to remove			marca diferente de combustible.
		marque.
			3. Enjuague ocasionalmente el tanque del combustible
	sediment, gum formations, and moisture
		3. Rincez le réservoir de temps à autre avec du
			con combustible fresco para remover sedimentos,
	accumulations. If lantern is to be used for standby	combustible frais pour éliminer les sédiments, la	adherencias y residuos húmedos. Si la lámpara
	service, rinse and refill annually with fresh fuel.	substance gommeuse et l’humidité. Si la lanterne	sólo va a ser usada ocasionalmente (únicamente
4. Oil pump periodically to keep it working smoothly.		est utilisée comme lanterne d’appoint, rincez-la et	en caso de emergencia), enjuáguela y llénela con
		changez le contenu du réservoir une fois par an.	combustible fresco una vez al año.
	An arctic weather pump kit is available for use at
		4. Lubrifiez la pompe de temps en temps pour qu’elle	4. Lubrique periódicamente la bomba con aceite para
	-20°C (0° F) temperatures.	fonctionne en douceur. Un ensemble de pompe	mantenerla en buen estado. Para temperaturas de
5.	Part of the brightness control is located in the	arctique est proposé pour l’emploi à -20 °C (0 °F)	20°C bajo 0 se puede utilizar el juego de bomba
	generator. If the lantern fails to adjust from high to	et moins.	llamado “Arctic Weather Pump Kit”.
		5. Certains éléments de réglage de l’intensité se	5. Parte del control de la brillantez está situado en el
	low properly, replace the generator.
		trouvent dans le générateur. Remplacez le générateur	generador. Si la lámpara falla al tratar de ajustarla de
6.	During operation, carry the lantern using the bail.		alto a bajo, entonces reemplace el generador.
		lorsque vous ne pouvez pas régler convenablement
7. The usual storage areas for camping and picnic		l’intensité de haut à bas.	6. Durante el funcionamiento, lleve la lámpara
			cargándola por el asa.
	equipment are the basement, attic, or garage. To	6. Durant le fonctionnement, tenez la lanterne par son
			7. Los sitios comunes para guardar equipos de
	avoid the accumulation of dust, cobwebs, etc. that is	anse pour la transporter.	campamento y “picnic” son el sótano, ático y garaje.
		7. Hors saison, l’attirail de camping et de pique-nique
	common in these storage areas, place your lantern		A fin de evitar la acumulación de polvo, telarañas,
		est généralement rangé au sous-sol, grenier ou	etc., que son comunes en estas áreas, guarde la
	in a plastic bag and seal it with a rubber band.
		garage. Pour qu’elle ne s’empoussière pas et ne	lámpara en una bolsa de plástico y ciérrela con una
8.	For repair service call one of the numbers listed	se recouvre pas de toiles d’araignées, placez votre	banda elástica.
	below for location of your nearest Coleman Service	lanterne dans un sac en plastique que vous fermerez	8. Para contactar el centro de reparación Coleman más
	Center. If lantern must be mailed to Service Center,	hermétiquement avec un caoutchouc.	cercano, llame a uno de los números que aparecen
		8. En cas de panne, composez l’un des numéros	abajo. Si tiene que mandar la lámpara dañada al
	attach your name, address, and a description of
		indiqués ci-dessous pour obtenir l’adresse du centre	centro de reparación, incluya también su nombre,
	problem to product and mail to Service Center	de réparation Coleman le plus proche. Si vous postez	dirección y una nota describiendo el problema.
	prepaid, less globe and ventilator to prevent	la lanterne, retirez le globe et le ventilateur pour	Envíela con porte pagado al centro de reparación,
			sin el globo de cristal ni la tapa de ventilación,
	breakage. If necessary to write the Service Center or	prévenir le bris et joignez-y vos nom, adresse et
			para prevenir roturas. Si necesita comunicarse con
	factory, refer to your lantern by model number. Do	une description du problème. S’il y a lieu, précisez
			el Centro de Reparación o la fábrica, use como
		le numéro de modèle de la lanterne dans toute
	not send fuel.		referencia el número del modelo de la lámpara. No
		correspondance ultérieure échangée avec le centre de
9. If not completely satisfied with performance of this			envíe el combustible.
		réparation ou l’usine. N’envoyez pas de carburant.
			9. Si no está completamente satisfecho con el
	product, please call one of the numbers listed below. 9. Si vous n’êtes pas entièrement satisfait du rendement

The Coleman Company, Inc. • 3600 North Hydraulic • Wichita, KS 67219 U.S.A.

1-800-835-3278 • TDD: 1-316-832-8707

Sunbeam Corporation (Canada) Limited • DBA Jarden Consumer Solutions • 20B Hereford Street

Brampton, ON L6Y 0M1 • 1 800 387-6161

©2010 The Coleman Company, Inc. All rights reserved. Coleman®, and the shape of the lantern are registered trademarks of The Coleman Company, Inc.

© 2010 The Coleman Company, Inc. Tous droits réservés. Coleman®, et le design de la lanterne sont des marques déposées de The Coleman Company, Inc.

© 2010 The Coleman Company, Inc. Todos los derechos reservados. Coleman®, y la figura de la lámpara son marcas registradas de The Coleman Company, Inc.

de cet article, vous pouvez nous en faire part en	funcionamiento de este producto, llame por favor a
	uno de los números que aparecen abajo.
composant l’un des numéros indiqués ci-dessous.

The Coleman Company, Inc.	Sunbeam Corporation (Canada) Limited
3600 N. Hydraulic	DBA Jarden Consumer Solutions
Wichita, KS 67219 U.S.A.	20B Hereford Street
1-800-835-3278	Brampton (ON) L6Y 0M1
TDD: 1-316-832-8707	1 800 387-6161
	www.coleman.com

www.coleman.com
