MS-NRX200i manual Diagrama De Montaje No Hecho A Escala, Hueco Para El Montaje
Models:
MS-NRX200i
1
9
16
16
Download
16 pages
19.72 Kb
6
7
8
9
10
11
12
13
<
>
Diagrama De Montaje No Hecho A Escala
Ajuste Del Volumen
Page 9
Image 9

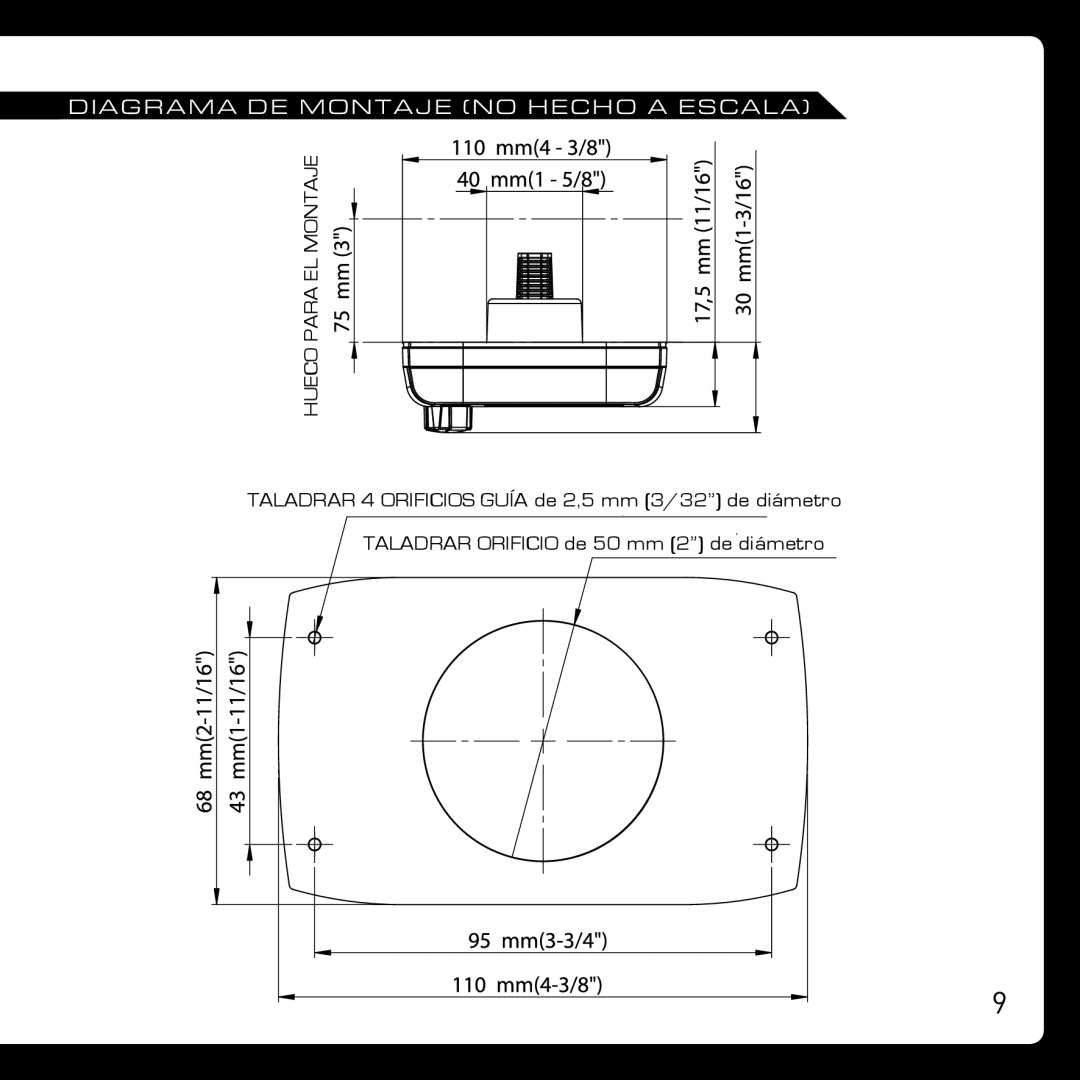

DIAGRAMA DE MONTAJE (NO HECHO A ESCALA)
HUECO PARA EL MONTAJE
TALADRAR 4 ORIFICIOS GUÍA de 2,5
mm (3/32”)
de diámetro
TALADRAR ORIFICIO de 50 mm (2”) de diámetro
9
Page 8
Page 10
Page 9
Image 9
Page 8
Page 10
Contents
CONTROL REMOTO MARINO CABLEADO
MS-NRX200i
español
CUIDADOS Y MANTENIMIENTO
ADVERTENCIAS Y PRECAUCIONES
REGISTRE SU PRODUCTO EN LÍNEA
REGISTRE LOS DATOS DE SU PRODUCTO AQUÍ
ÍNDICE
DISEÑO DEL PANEL DE CONTROL FUNCIONAMIENTO DEL BOTÓN
INTERFAZ Y CONTROLES DE USUARIO
INSTALACIÓN
Contenido de la caja
Componentes NMEA 2000 suministrados con el MS-NRX200i
OPCIÓN DE INSTALACIÓN RED DE CONTROL REMOTO FUSION
Potencia de la red FUSION
Conexión del MS-NRX200i con la serie
Ejemplo de instalación con múltiples 3 controles remotos
Conexión del MS-NRX200i con el equipo estéreo MS-RA205
OPCIÓN DE INSTALACIÓN 2 CONEXIÓN A UNA RED NMEA 2000 EXISTENTE
Equipo
AJUSTE DEL VOLUMEN
Cable de acometida para FUSION NMEA
Conector T para FUSION NMEA
TALADRAR 4 ORIFICIOS GUÍA de 2,5mm 3/32”de diámetro
DIAGRAMA DE MONTAJE NO HECHO A ESCALA
TALADRAR ORIFICIO de 50 mm 2” de diámetro
HUECO PARA EL MONTAJE
REPETIDOR NMEA 2000 SOLO PARA REDES NMEA
RADIO POR SATÉLITE SiriusXM
MODO DE REPETIDOR NMEA
SELECCIONAR QUE SE MUESTREN LAS SENTENCIAS DE DATOS NMEA
ENCENDIDO/APAGADO MODO DE REPETIDOR NMEA

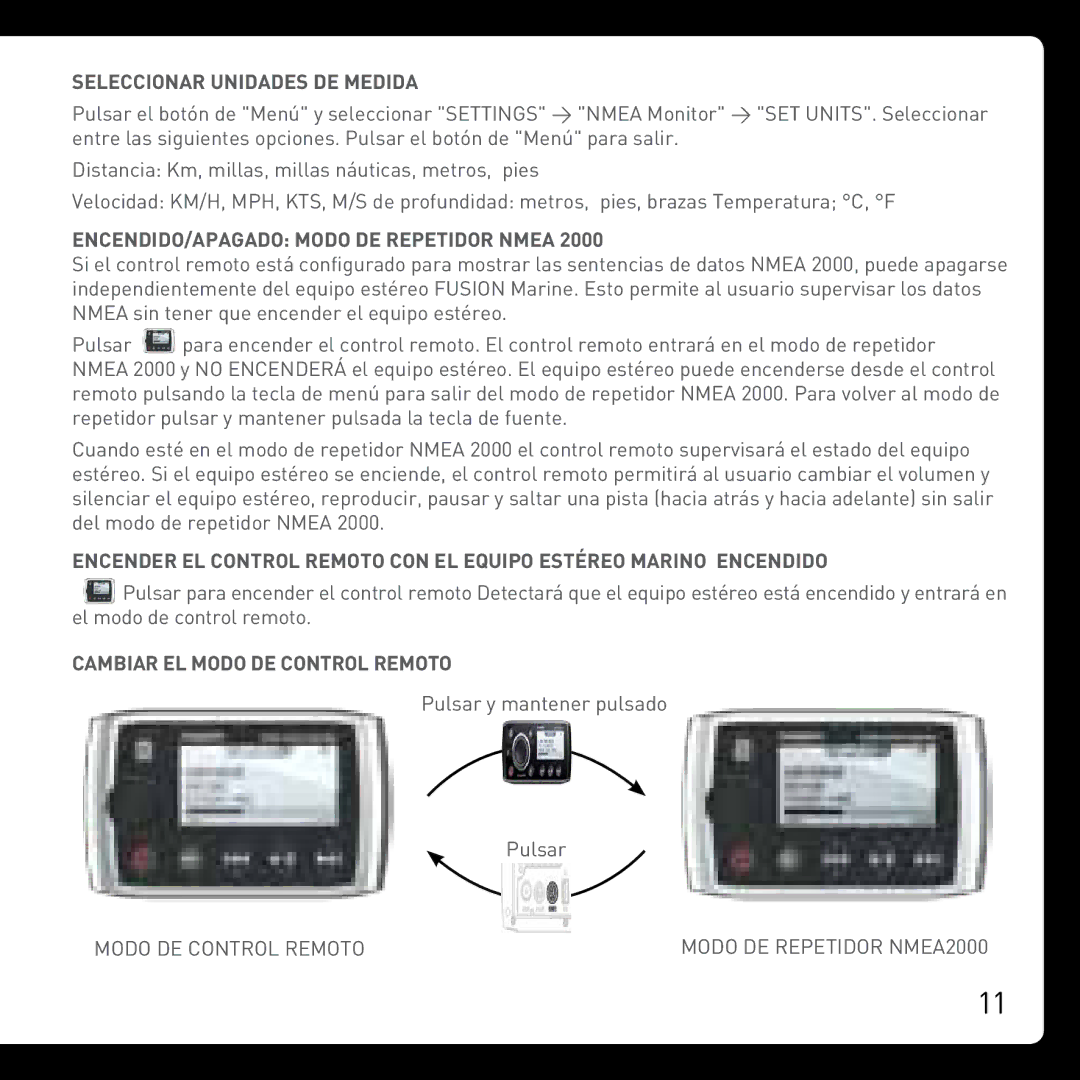

SELECCIONAR UNIDADES DE MEDIDA
ENCENDER EL CONTROL REMOTO CON EL EQUIPO ESTÉREO MARINO ENCENDIDO
CAMBIAR EL MODO DE CONTROL REMOTO

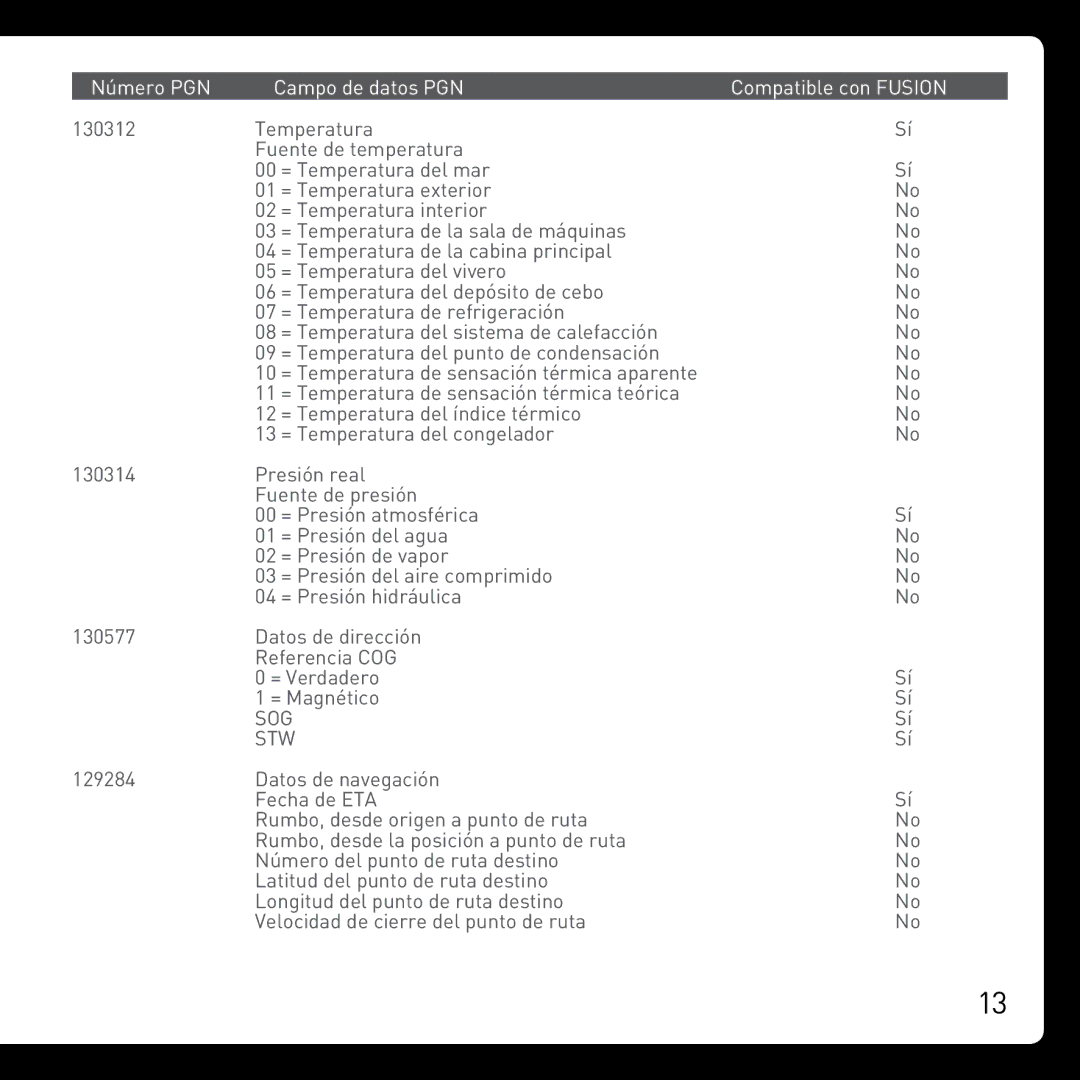

Número PGN

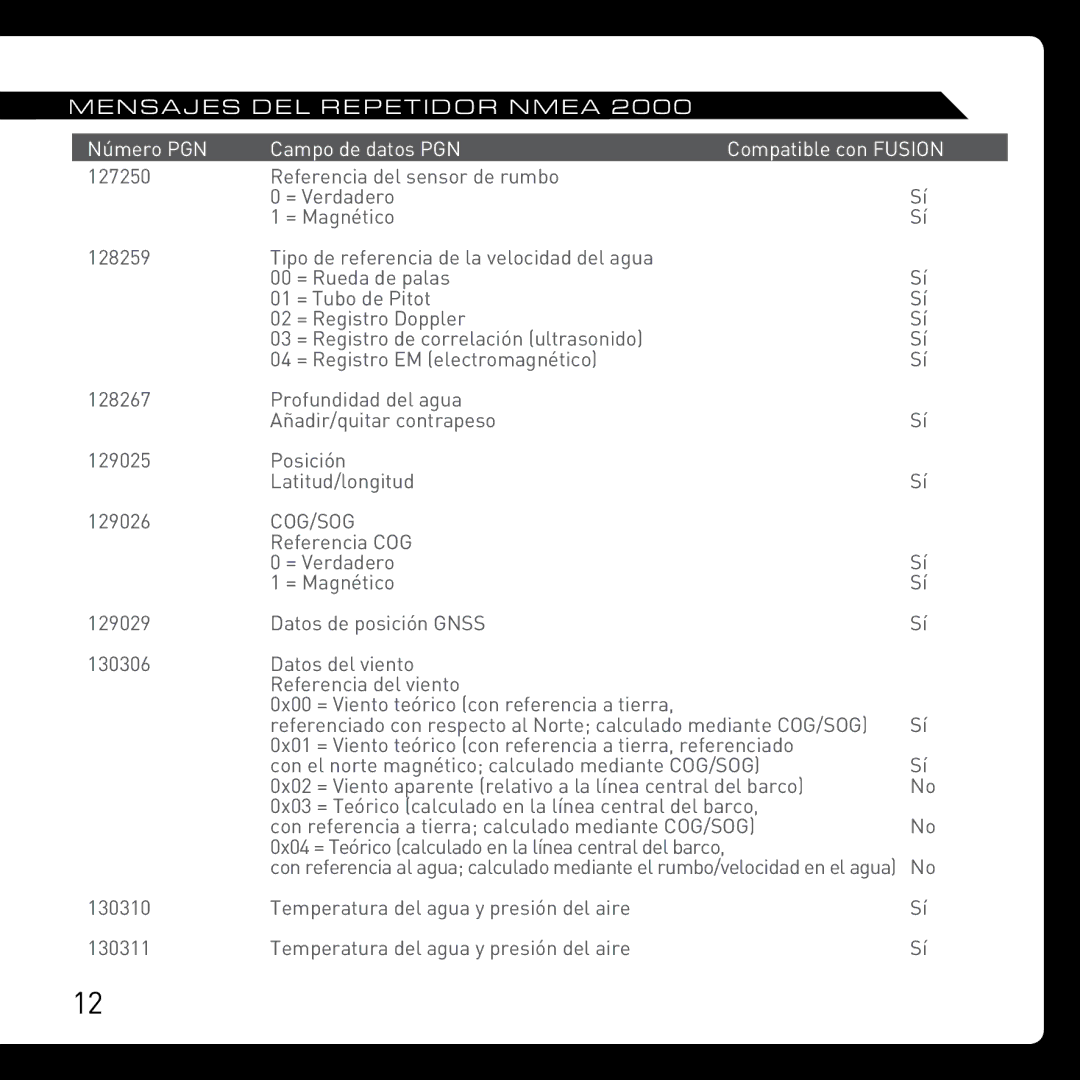

MENSAJES DEL REPETIDOR NMEA
Campo de datos PGN
Compatible con FUSION
Campo de datos PGN
Número PGN
Compatible con FUSION
Temperatura
FUSION TRUE MARINE
LICENCIAMIENTO
Sirius, XM y todas las marcas y
NOTAS
