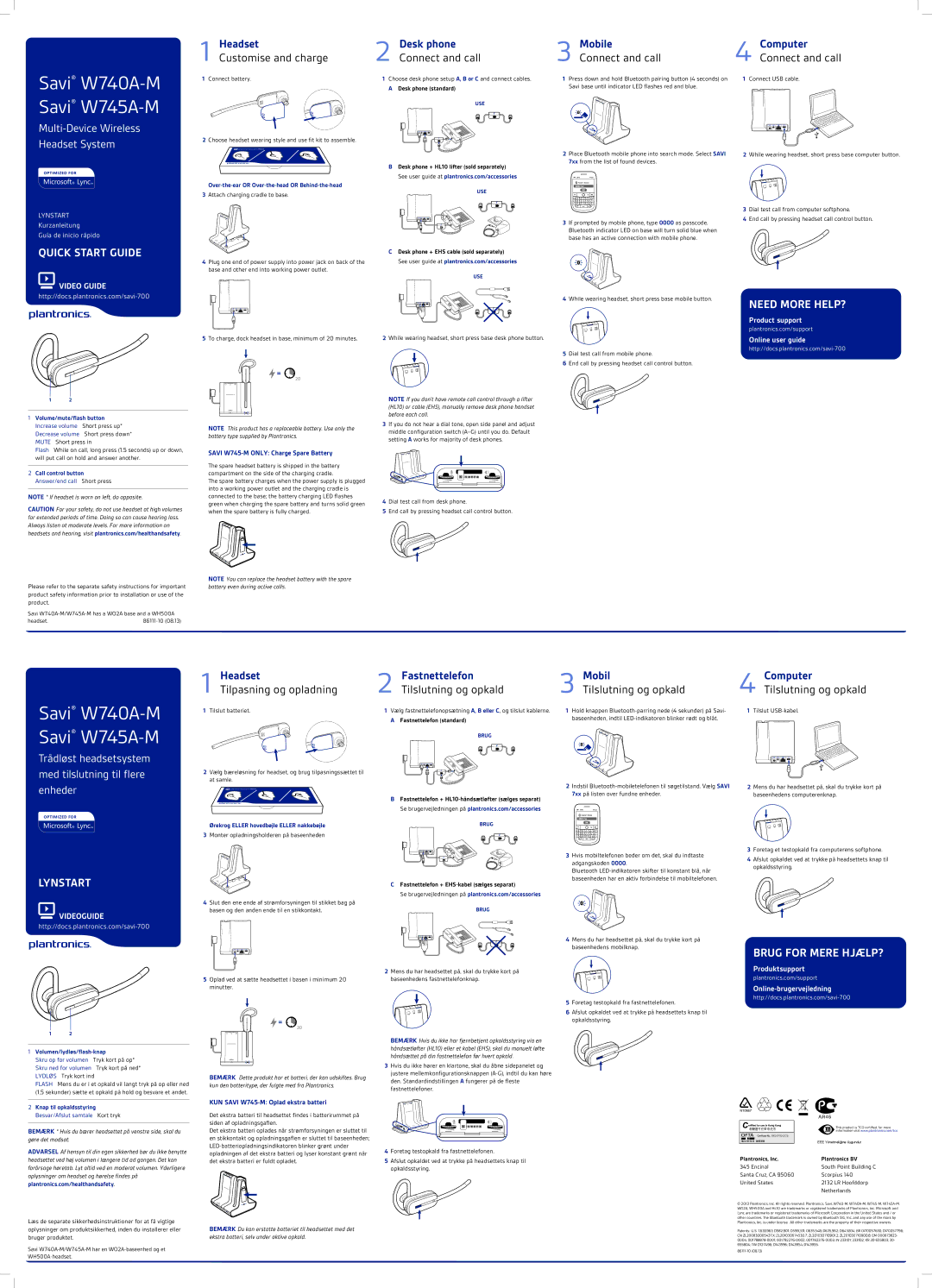

Savi® W740-M
Savi® W740A-M
Savi® W740S-M
Savi® W745A-M
Multi Device Wireless
Headset System
1 | Headset | 2 | Desk phone |
Customise and charge | Connect and call | ||
1 Connect battery. | 1 Choose desk phone setup A, B or C and connect cables. | ||
|
| A | Desk phone (standard) |
USE
2 Choose headset wearing style and use fit kit to assemble.
Mobile | Computer |
3 Connect and call | 4 Connect and call |
1 Press down and hold Bluetooth pairing button (4 seconds) on | 1 Connect USB cable. |
Savi base until indicator LED flashes red and blue. |
|
2 Place Bluetooth mobile phone into search mode. Select SAVI | 2 While wearing headset, short press base computer button. |
7xx from the list of found devices. |
|
3Attach charging cradle to base.
BDesk phone + HL10 lifter (sold separately) See user guide at plantronics.com/accessories
USE
7xx |
QUICKLYNSTART START GUIDE

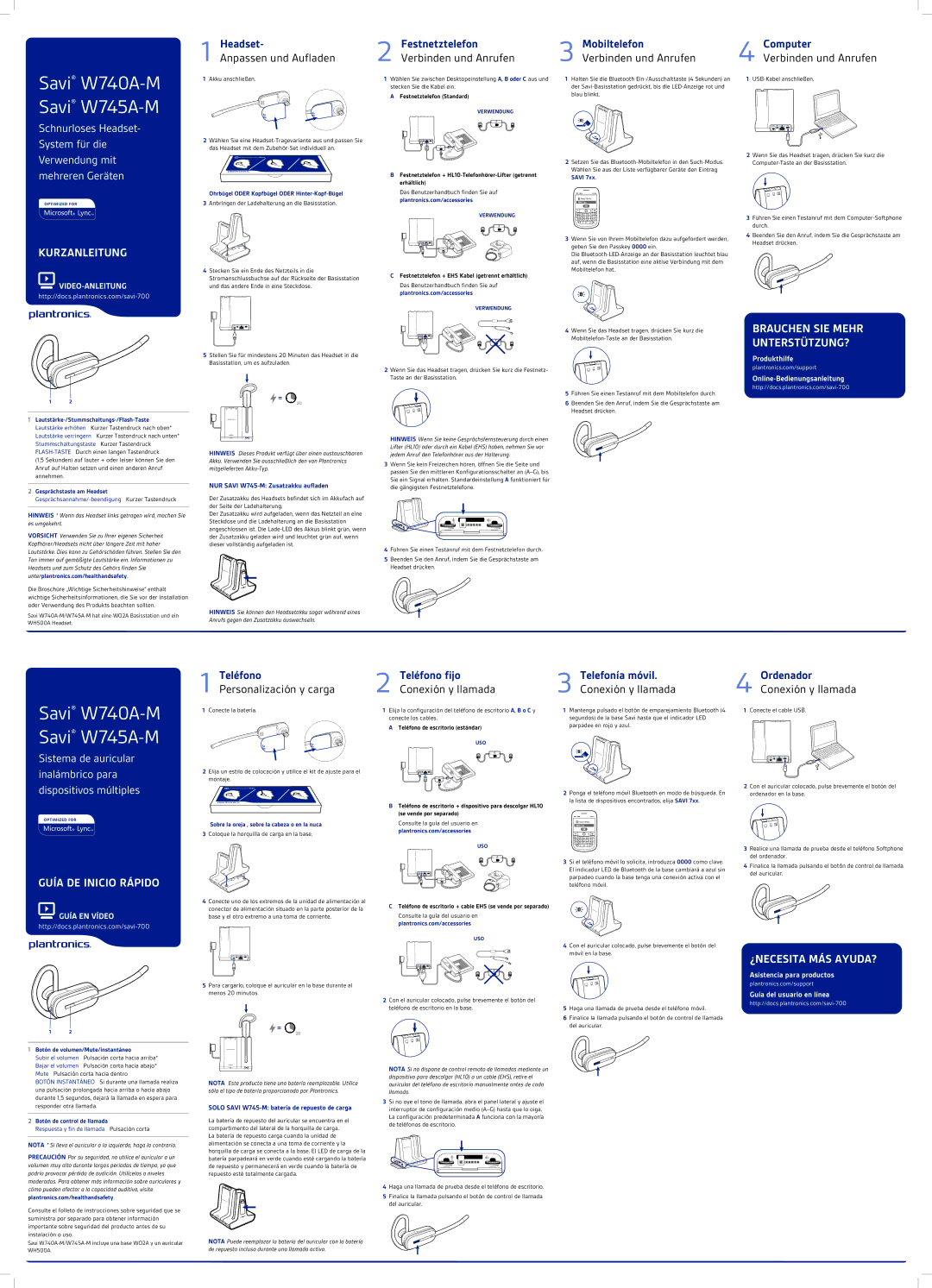

Kurzanleitung
Guía de inicio rápido
QUICKVIDEOSTARTGUIDE GUIDE
VIDEO GUIDE
VIDEO GUIDE
12
1 Volume/mute/flash button | |
0 |
|
Increase volume | Short press up* |
Decrease volume | Short press down* |
MUTE Short press in | |
4Plug one end of power supply into power jack on back of the base and other end into working power outlet.
5To charge, dock headset in base, minimum of 20 minutes.
=
20
NOTE This product has a replaceable battery. Use only the battery type supplied by Plantronics.
CDesk phone + EHS cable (sold separately)
See user guide at plantronics.com/accessories
USE
2While wearing headset, short press base desk phone button.
NOTE If you don't have remote call control through a lifter (HL10) or cable (EHS), manually remove desk phone handset before each call.
3If you do not hear a dial tone, open side panel and adjust middle configuration switch
3If prompted by mobile phone, type 0000 as passcode. Bluetooth indicator LED on base will turn solid blue when base has an active connection with mobile phone.
4While wearing headset, short press base mobile button.
5Dial test call from mobile phone.
6End call by pressing headset call control button.
3Dial test call from computer softphone.
4End call by pressing headset call control button.
NEED MORE HELP?
Product support
plantronics.com/support
Online user guide
Flash While on call, long press (1.5 seconds) up or down, |
will put call on hold and answer another.
2Call control button Answer/end call Short press
NOTE * If headset is worn on left, do opposite.
CAUTION For your safety, do not use headset at high volumes for extended periods of time. Doing so can cause hearing loss. Always listen at moderate levels. For more information on headsets and hearing, visit plantronics.com/healthandsafety.
Please refer to the separate safety instructions for important product safety information prior to installation or use of the product.
headset.86111-10 (08.13) WH500S headset.
SAVI W745-M ONLY: Charge Spare Battery
The spare headset battery is shipped in the battery compartment on the side of the charging cradle.
The spare battery charges when the power supply is plugged into a working power outlet and the charging cradle is connected to the base; the battery charging LED flashes green when charging the spare battery and turns solid green when the spare battery is fully charged.
NOTE You can replace the headset battery with the spare battery even during active calls.
4Dial test call from desk phone.
5End call by pressing headset call control button.
Savi® W740-M
1 Headset
Tilpasning og opladning
Fastnettelefon | Mobil | Computer |
2 Tilslutning og opkald | 3 Tilslutning og opkald | 4 Tilslutning og opkald |
Savi®
Savi® W740S-M
Savi®
Trådløst headsetsystem medTrådløsttilslutningheadsetilsystemflere enhedermed tilslutning til flere enheder
LYNSTART
LYNSTART
VIDEO GUIDE
VIDEOGUIDE
1Tilslut batteriet.
2Vælg bæreløsning for headset, og brug tilpasningssættet til at samle.
Ørekrog ELLER hovedbøjle ELLER nakkebøjle
3Monter opladningsholderen på baseenheden
4Slut den ene ende af strømforsyningen til stikket bag på basen og den anden ende til en stikkontakt.
1Vælg fastnettelefonopsætning A, B eller C, og tilslut kablerne.
A Fastnettelefon (standard)
BRUG
BFastnettelefon +
BRUG
CFastnettelefon + EHS-kabel (sælges separat)
Se brugervejledningen på plantronics.com/accessories
BRUG
1Hold knappen
2Indstil
7xx
3Hvis mobiltelefonen beder om det, skal du indtaste adgangskoden 0000.
Bluetooth
1Tilslut
2Mens du har headsettet på, skal du trykke kort på baseenhedens computerenknap.
3Foretag et testopkald fra computerens softphone.
4Afslut opkaldet ved at trykke på headsettets knap til opkaldsstyring.
VIDEO GUIDE
1 2
1 | ||
Skru op for volumen | Tryk kort på op* | |
0Skru ned for volumen | Tryk kort på ned* | |
LYDLØS | Tryk kort ind | |
FLASH | Mens du er i et opkald vil langt tryk på op eller ned | |
(1,5 sekunder) sætte et opkald på hold og besvare et andet.
5Oplad ved at sætte headsettet i basen i minimum 20 minutter.
=
20
BEMÆRK Dette produkt har et batteri, der kan udskiftes. Brug kun den batteritype, der fulgte med fra Plantronics.
2Mens du har headsettet på, skal du trykke kort på baseenhedens fastnettelefonknap.
BEMÆRK Hvis du ikke har fjernbetjent opkaldsstyring via en håndsætløfter (HL10) eller et kabel (EHS), skal du manuelt løfte håndsættet på din fastnettelefon før hvert opkald.
3Hvis du ikke hører en klartone, skal du åbne sidepanelet og justere mellemkonfigurationsknappen
4Mens du har headsettet på, skal du trykke kort på baseenhedens mobilknap.
5Foretag testopkald fra fastnettelefonen.
6Afslut opkaldet ved at trykke på headsettets knap til opkaldsstyring.
BRUG FOR MERE HJÆLP?
Produktsupport
plantronics.com/support
Online-brugervejledning
2Knap til opkaldsstyring Besvar/Afslut samtale Kort tryk
BEMÆRK * Hvis du bærer headsettet på venstre side, skal du gøre det modsat.
ADVARSEL Af hensyn til din egen sikkerhed bør du ikke benytte headsettet ved høj volumen i længere tid ad gangen. Det kan forårsage høretab. Lyt altid ved en moderat volumen. Yderligere oplysninger om headset og hørelse findes på
plantronics.com/healthandsafety.
Læs de separate sikkerhedsinstruktioner for at få vigtige oplysninger om produktsikkerhed, inden du installerer eller bruger produktet.
KUN SAVI W745-M: Oplad ekstra batteri
Det ekstra batteri til headsettet findes i batterirummet på siden af opladningsgaflen.
Det ekstra batteri oplades når strømforsyningen er sluttet til en stikkontakt og opladningsgaflen er sluttet til baseenheden;
BEMÆRK Du kan erstatte batteriet til headsettet med det ekstra batteri, selv under aktive opkald.
4Foretag testopkald fra fastnettelefonen.
5Afslut opkaldet ved at trykke på headsettets knap til opkaldsstyring.
N10687
經驗證可在香港使用 | This product is TCO certified, for more | |
information visit www.plantronics.com/tco | ||
| ||
HK0011100226 |
| |
電訊管理局 證書號碼 | EEE Yönetmeliğine Uygundur | |
|
Plantronics, Inc. | Plantronics BV |
345 Encinal | South Point Building C |
Santa Cruz, CA 95060 | Scorpius 140 |
United States | 2132 LR Hoofddorp |
| Netherlands |
© 2013 Plantronics, Inc. All rights reserved. Plantronics, Savi,
Patents: U.S. 7,633,963; D582,901; D599,331; D635,548; D635,962; D643,834; BR DI70057630; DI70057796; CN ZL200830005437.X; ZL201030674530.7; ZL201030710901.2; ZL201030710900.8; EM 000873823- 0004;
