Samsung LH24OMEPWBC/EN, LH24OHEPKBB/EN manual Kabloları bağlamadan önce

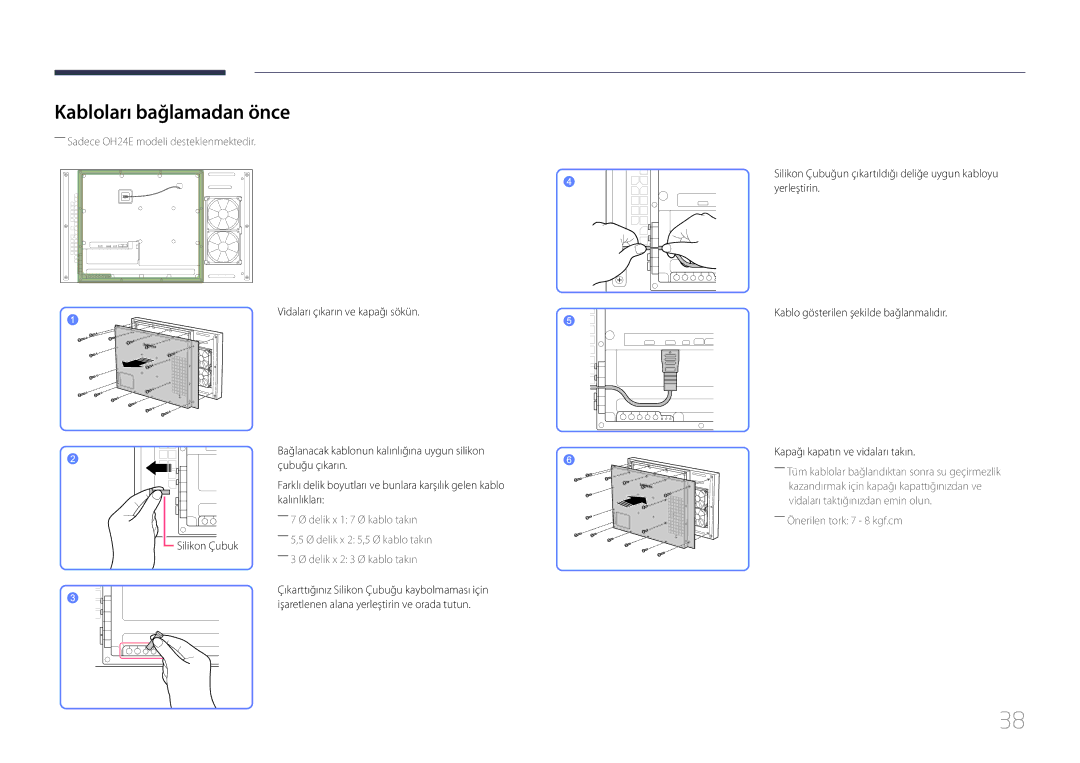

Kabloları bağlamadan önce

――Sadece OH24E modeli desteklenmektedir.

Vidaları çıkarın ve kapağı sökün.

Bağlanacak kablonun kalınlığına uygun silikon

çubuğu çıkarın.

Farklı delik boyutları ve bunlara karşılık gelen kablo

kalınlıkları:

――7 Ø delik x 1: 7 Ø kablo takın

Silikon Çubuk ――5,5 Ø delik x 2: 5,5 Ø kablo takın ――3 Ø delik x 2: 3 Ø kablo takın

Çıkarttığınız Silikon Çubuğu kaybolmaması için işaretlenen alana yerleştirin ve orada tutun.

Silikon Çubuğun çıkartıldığı deliğe uygun kabloyu yerleştirin.

Kablo gösterilen şekilde bağlanmalıdır.

Kapağı kapatın ve vidaları takın.

――Tüm kablolar bağlandıktan sonra su geçirmezlik kazandırmak için kapağı kapattığınızdan ve vidaları taktığınızdan emin olun.

――Önerilen tork: 7 - 8 kgf.cm

38
