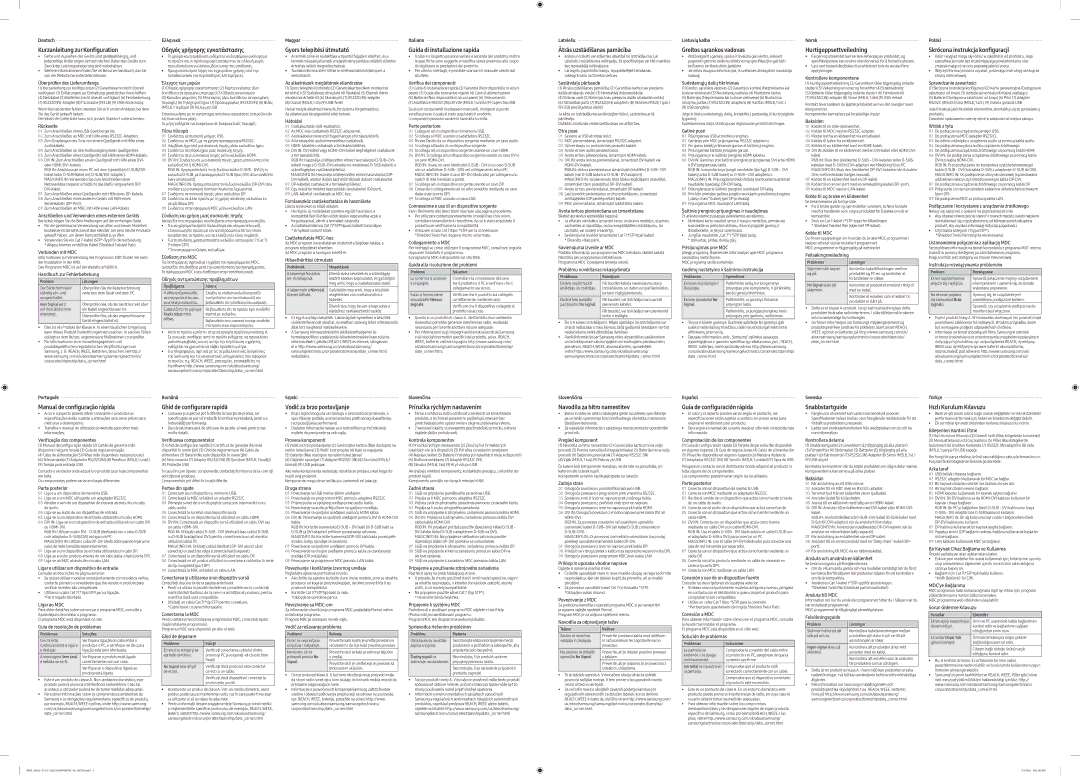

Samsung LH43PHFPBGC/EN, LH49PMFPBGC/EN, LH55PHFPBGC/EN manual Kurzanleitung zur Konfiguration

Deutsch

Kurzanleitung zur Konfiguration

•Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.

•Weitere Informationen finden Sie im Benutzerhandbuch, das Sie von derWebsite herunterladen können.

Überprüfen des Lieferumfangs

(1)Kurzanleitung zur Konfiguration (2) Garantiekarte (nicht überall verfügbar) (3) Erklärungen zur Einhaltung gesetzlicherVorschriften

(4)Netzkabel (5) Batterien (nicht überall verfügbar) (6) Fernbedienung

(7)RS232C(IN)-Adapter (8) 1 Schraube (M3 L8) (9) USB-Abdeckung

Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben.

Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.

Rückseite

01Zum Anschließen eines USB-Speichergeräts.

02Zum Anschließen an MDC mit Hilfe eines RS232C-Adapters.

03Zum Empfangen des Tons von einem Quellgerät mit Hilfe eines Audiokabels.

04Zum Anschließen an den Audioausgang eines Quellgerätes

05Zum Anschließen eines Quellgeräts mit Hilfe eines HDMI-Kabels.

06DVI IN: Zum Anschließen an ein Quellgerät mit Hilfe eines DVI- oder HDMI/DVI-Kabels.

RGB IN: Anschluss an einen PC mit dem (speziellen) D-SUB/DVI- Kabel (oder D-SUB-Kabel mit D-SUB/DVI-Adapter). MAGICINFO IN: Verwenden Sie zum Anschließen einer Netzwerkbox (separat erhältlich) das (dafürvorgesehen) DP/ DVI-Kabel.

07Zum Anschließen eines Quellgeräts mit Hilfe eines DP-Kabels.

08Zum Anschließen eines anderen Geräts mit Hilfe eines Serienkabels (DP-Port).

09Zum Anschließen an MDC mit Hilfe eines LAN-Kabels.

Anschließen und Verwenden eines externen Geräts Berücksichtigen Sie die Beschreibungen auf dervorherigen Seite.

•Für die gemeinsame Verwendung von alten und neuen Modellen kontaktieren Sie bitte zuerst den Händler, bei dem Sie die Produkte gekauft haben, um deren Kompatibilität zu prüfen.

•Verwenden Sie ein Cat 7-Kabel (STP*-Typ) für die Verbindung. * Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair).

Verbinden mit MDC

Informationen zurVerwendung des Programms MDC finden Sie nach der Installation in der Hilfe.

Das Programm MDC ist auf derWebsite erhältlich.

Handbuch zur Fehlerbehebung

Problem	Lösungen
Der Bildschirm wird	Überprüfen Sie die Kabelverbindung
ständig ein- und	zwischen dem Gerät und dem PC.
ausgeschaltet.
Kein Signal wird	Überprüfen Sie, ob das Gerät korrekt über
auf dem Bildschirm	ein Kabel angeschlossen ist.
angezeigt.	Überprüfen Sie, ob das angeschlossene
	Gerät eingeschaltet ist.

•Dies ist ein Produkt der Klasse A. In einer häuslichen Umgebung kann dieses Produkt Funkstörungen verursachen. In solchen Fällen obliegt es dem Nutzer, angemessene Maßnahmen zu ergreifen.

•Für Informationen zum Umweltengagement und produktspezifischen regulatorischen Verpflichtungen von Samsung, z. B. REACH, WEEE, Batterien, besuchen Sie http:// www.samsung.com/uk/aboutsamsung/samsungelectronics/ corporatecitizenship/data_corner.html

Ελληνικά

Οδηγός γρήγορης εγκατάστασης

•Το χρώµα και η εµφάνιση ενδέχεται να διαφέρουν ανάλογα µε το προϊόν και οι προδιαγραφές υπόκεινται σε αλλαγή χωρίς προειδοποίηση για λόγους βελτίωσης της απόδοσης.

•Πραγµατοποιήστε λήψη του εγχειριδίου χρήσης από την τοποθεσίαweb για περισσότερες λεπτοµέρειες.

Έλεγχος των µερών

(1)Οδηγός γρήγορης εγκατάστασης (2) Κάρτα εγγύησης (Δεν διατίθεται σε ορισµένες περιοχές) (3) Οδηγός κανονισµών

(4)Καλώδιο ρεύµατος (5) Μπαταρίες (Δεν διατίθεται σε ορισµένες περιοχές) (6) Τηλεχειριστήριο (7) Προσαρµογέας RS232C(IN) (8) Βίδες (M3L8, 1 τεµάχιο) (9) Κάλυμμα USB

Επικοινωνήστε µε το κατάστηµα από όπου αγοράσατε το προϊόν εάν λείπουν κάποια µέρη.

Τα µέρη ενδέχεται να διαφέρουν σε διαφορετικές περιοχές.

Πίσω πλευρά

01Συνδέεται σε συσκευή μνήμης USB.

02Συνδέεται σε MDC, με τη χρήση προσαρμογέα RS232C.

03Λαμβάνει ήχο από μια συσκευή πηγής μέσω καλωδίου ήχου.

04Συνδέεται στη θύρα ήχου μιας συσκευής πηγής.

05Συνδέεται σε μια συσκευή πηγής μέσω καλωδίου HDMI.

06DVI IN: Συνδέεται σε μια συσκευή πηγής, χρησιμοποιώντας ένα καλώδιο DVI ή HDMI-DVI.

RGB IN: Χρησιμοποιήστε το (ειδικό) καλώδιο D-SUB - DVI (ή το καλώδιο D-SUB, με προσαρμογέα D-SUB προς DVI) όταν συνδέετε έναν υπολογιστή.

MAGICINFO IN: Χρησιμοποιήστε το (ειδικό) καλώδιο DP-DVI όταν συνδέετε μια συσκευή δικτύου (πωλείται ξεχωριστά).

07Συνδέεται σε συσκευή πηγής μέσω καλωδίου DP.

08Συνδέεται σε άλλο προϊόν με τη χρήση σύνδεσης καλωδίου εν σειρά (θύρα DP).

09Συνδέεται στην εφαρμογή MDC μέσω καλωδίου LAN.

Σύνδεση και χρήση µιας συσκευής πηγής

Ανατρέξτε στις περιγραφές που θαβρείτε στην προηγούµενη σελίδα.

•Για να χρησιµοποιήσετε παλαιότερα και νέα µοντέλα µαζί, επικοινωνήστε πρώτα µε τον αντιπρόσωπο από τον οποίο αγοράστηκε το προϊόν, για να ελέγξει εάν είναι συµβατά.

•Για τη σύνδεση, χρησιµοποιήστε καλώδιο κατηγορίας 7 (Cat 7) (*τύπου STP).

* Συνεστραµµένο ζεύγος καλωδίων.

Σύνδεση στο MDC

Γιαλεπτοµέρειες σχετικάµε τη χρήση του προγράµµατος MDC, ανατρέξτε στη Βοήθειαµετάτην εγκατάσταση του προγράµµατος. Το πρόγραµµα MDC είναι διαθέσιµο στην τοποθεσίαweb.

Οδηγός αντιµετώπισης προβληµάτων

Προβλήµατα	Λύσεις
Η οθόνη εξακολουθεί	Ελέγξτε τη σύνδεση καλωδίου µεταξύ
να ενεργοποιείται και	του προϊόντος καιτου υπολογιστή και
να απενεργοποιείται.	βεβαιωθείτε ότιη σύνδεση είναιασφαλής.
Εµφανίζεται το µήνυµα	Βεβαιωθείτε ότι το προϊόν έχει συνδεθεί
Χωρίς σήµα στην	σωστά µε καλώδιο.
οθόνη.
	Βεβαιωθείτε ότιη συσκευή που έχεισυνδεθεί
	στο προϊόν είναιενεργοποιηµένη.

•Αυτό το προϊόν εµπίπτει στην κατηγορία προϊόντων κλάσης Α. Σε οικιακές συνθήκες αυτό το προϊόν ενδέχεται να προκαλέσει ραδιοπαρεµβολές, και σε αυτήν την περίπτωση ο χρήστης ενδέχεται να χρειαστεί να λάβει πρόσθετα µέτρα.

•Για πληροφορίες σχετικά µε τις περιβαλλοντικές δεσµεύσεις της Samsung και τις κανονιστικές υποχρεώσεις που αφορούν το προϊόν, π.χ. REACH, WEEE, µπαταρίες, επισκεφθείτε τη διεύθυνση http://www.samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html

Magyar

Gyors telepítési útmutató

•A termék színe és kialakítása a típustól függően eltérhet, és a termék műszaki jellemzői a teljesítmény javítása céljából előzetes értesítés nélkül megváltozhatnak.

•További információért töltse le a felhasználói kézikönyvet a weboldalról.

Az alkatrészek meglétének ellenőrzése

(1)Gyors telepítési útmutató (2) Garanciakártya (Nem mindenhol érhető el) (3) Szabályozó útmutató (4) Tápkábel (5) Elemek (Nem mindenhol érhető el) (6) Távirányító (7) RS232C(IN)-adapter

(8)Csavar (M3L8, 1 db) (9) USB-fedél

Ha bármelyik alkatrész hiányzik, forduljon a forgalmazóhoz. Az alkatrészek térségenként eltérhetnek.

Hátoldal

01Csatlakoztatás USB-eszközhöz.

02Az MDC-hez csatlakozik RS232C-adapterrel.

03Audiokábelen keresztül fogad hangot a forráseszközről.

04A forráseszköz audiokimenetéhez csatlakozik.

05HDMI-kábellel csatlakozik a forráskészülékhez.

06DVI IN: DVI-kábel vagy HDMI–DVI-kábel segítségével csatlakozik a forráseszközhöz.

RGB IN: Használja a (kifejezetten ehhez használatos) D-SUB–DVI- kábelt (vagy a D-SUB–DVI-adapterrel rendelkező D-SUB-kábelt) a számítógéphez csatlakoztatáshoz.

MAGICINFO IN: Használja a (kifejezetten ehhez használatos) DP- DVI-kábelt, amikor (külön kapható) hálózati dobozt csatlakoztat.

07DP-kábellel csatlakozik a forráskészülékhez.

08Egy másik termékhez kapcsolódás lánckábellel (DP port).

09LAN-kábellel csatlakozik az MDC-hez.

Forráseszköz csatlakoztatása és használata

Lásd a leírásokat az előző oldalon.

•Ha régi és új modelleket szeretne együtt használni, a kompatibilitást illetően előbb lépjen kapcsolatba azzal a forgalmazóval, akinél a terméket vásárolta.

•A csatlakoztatáshoz Cat 7(*STP típusú) kábelt használjon. * Árnyékolt sodrott kábel.

Csatlakoztatás MDC-hez

Az MDC program használatának részleteit a Súgóban találja, a program telepítését követően.

Az MDC program a honlapon érhető el.

Hibaelhárítási útmutató

Problémák	Megoldások
A képernyő felváltva	Ellenőrizze a készülék és a számítógép
be- és kikapcsol.	közötti kábeles kapcsolatot, és győződjön
	meg arról, hogy a csatlakoztatás stabil.
A képernyőn a Nincs jel	Győződjön meg arról, hogy a készülék
üzenet látható.	megfelelően van csatlakoztatva a
	kábellel.
	Ellenőrizze, hogy be van-e kapcsolva a
	kijelzőhöz csatlakoztatott eszköz.

•Ez egy A osztályú készülék. Lakossági környezetben a készülék rádióinterferenciát okozhat, ez esetben szükség lehet a felhasználó által tett megfelelő intézkedésekre.

•A Samsung környezetvédelmi elkötelezettségeivel és termékspecifikus szabályozási követelményekkel kapcsolatos információkért, például REACH, WEEE és elemek, látogasson el a http://www.samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html weboldalra.

Italiano

Guida di installazione rapida

•Il colore e l’aspetto possono variare a seconda del prodotto, inoltre le specifiche sono soggette a modifica senza preavviso allo scopo di migliorare le prestazioni del prodotto.

•Per ulteriori dettagli, è possibile scaricare il manuale utente dal sito Web.

Verifica dei componenti

(1)Guida di installazione rapida (2) Garanzia (Non disponibile in alcuni paesi) (3) Guida alle normative vigenti (4) Cavo di alimentazione

(5)Batterie (Non disponibile in alcuni paesi) (6) Telecomando

(7)Adattatore RS232C(IN) (8) Vite (M3L8, 1 unità) (9) Coperchio USB

Se alcuni componenti risultassero mancanti, rivolgersi al punto vendita presso il quale è stato acquistato il prodotto.

I componenti possono variare in base alla località.

Parte posteriore

01Collegare ad un dispositivo di memoria USB.

02Si collega al MDC usando un adattatore RS232C.

03Riceve l’audio da un dispositivo sorgente mediante un cavo audio.

04Si collega all’audio di un dispositivo sorgente.

05Si collega ad un dispositivo sorgente usando un cavo HDMI.

06DVI IN: Si collega ad un dispositivo sorgente usando un cavo DVI o un cavo HDMI-DVI.

RGB IN: Usare un cavo (dedicato) D-SUB - DVI (o un cavo D-SUB con un adattatore D-SUB - DVI) nel collegamento ad un PC. MAGICINFO IN: Usare il cavo DP-DVI (dedicato) per collegare uno switch di rete (venduto a parte).

07Si collega ad un dispositivo sorgente usando un cavo DP.

08Consente il collegamento ad un altro prodotto mediante un cavo daisy chain (porta DP).

09Si collega al MDC usando un cavo LAN.

Connessione e uso di un dispositivo sorgente

Fare riferimento alle descrizioni riportate alla pagina precedente.

•Per utilizzare contemporaneamente i modelli vecchi e nuovi, contattare innanzitutto il rivenditore da cui è stato acquistato il prodotto perverificarne la compatibilità.

•Utilizzare il cavo Cat 7 (tipo *STP) per la connessione. *Shielded Twist Pair, doppino ritorto schermato.

Collegamento a MDC

Per i dettagli su come utilizzare il programma MDC, consultare la guida dopo aver installato il programma.

Il programma MDC è disponibile sul sito Web.

Guida alla risoluzione dei problemi

Problemi	Soluzioni
Lo schermo si accende	Controllare la connessione del cavo
e si spegne.	tra il prodotto e il PC e verificare che il
	collegamento sia sicuro.
Sullo schermo viene	Verificare che il prodotto sia collegato
visualizzato Nessun	correttamente mediante cavo.
segnale.	Verificare che il dispositivo collegato al
	prodotto sia acceso.

•Questo è un prodotto di classe A. Nell’ambito di un ambiente domestico potrebbe generare interferenze radio, rendendo necessario per l’utente adottare misure adeguate.

•Per informazioni sugli impegni ambientali assunti da Samsung e gli obblighi normativi specifici del prodotto, ad es. REACH, WEEE, batterie, visitare la pagina http://www.samsung.com/ uk/aboutsamsung/samsungelectronics/corporatecitizenship/ data_corner.html

Latviešu

Ātrās uzstādīšanas pamācība

•Krāsa un izskats var atšķirties atkarībā no izstrādājuma. Lai uzlabotu izstrādājuma veiktspēju, tā specifikācijas var tikt mainītas bez iepriekšējā brīdinājuma.

•Lai iegūtu papildinformāciju, lejupielādējiet lietošanas rokasgrāmatu no tīmekļa vietnes.

Sastāvdaļu pārbaude

(1)Ātrās uzstādīšanas pamācība (2) Garantijas karte (nav pieejams dažās atrašanās vietās) (3) Normatīvā dokumentācija

(4)Strāvas vads (5) Baterijas (nav pieejams dažās atrašanās vietās)

(6)Tālvadības pults (7) RS232C(IN) adapteris (8) Skrūves (M3L8, 1 gab.)

(9)USB pieslēgvietas vāciņš

Ja kāda no izstrādājuma sastāvdaļām trūkst, sazinieties ar tā pārdevēju.

Dažādās atrašanās vietās sastāvdaļas var atšķirties.

Otra puse

01Savieno ar USB atmiņas ierīci.

02MDC pievienošanai, izmantojot RS232C adapteri.

03Uztver skaņu no avota ierīces pa audio kabeli.

04Avota ierīces audio pievienošanai.

05Avota ierīces pievienošana, izmantojot HDMI kabeli.

06DVI IN: avota ierīces pievienošanai, izmantojot DVI kabeli vai HDMI-DVI kabeli.

RGB IN: datora pievienošanai izmantojiet (atvēlēto) D-SUB - DVI kabeli (vai D-SUB kabeli ar D-SUB - DVI adapteri).

MAGICINFO IN: lai pievienotu tīkla bloku (iegādājams atsevišķi), izmantojiet (tam paredzētu) DP-DVI kabeli.

07Avota ierīces pievienošanai, izmantojot DP kabeli.

08Ļauj izveidot savienojumu ar citu izstrādājumu, izmantojot ziedlapķēdes (DP pieslēgvietas) kabeli.

09MDC pievienošanai, izmantojot lokālā tīkla kabeli.

Avota ierīces pievienošana un izmantošana

Skatiet aprakstus iepriekšējā lappusē.

•Ja vēlaties vienlaikus izmantot vecos un jaunos modeļus, vispirms sazinieties ar izplatītāju, no kura iegādājāties izstrādājumu, lai uzzinātu, vai modeļi ir saderīgi.

•Savienojuma izveidei izmantojiet Cat 7 (*STP tipa) kabeli. * Ekranēts vītais pāris.

Savienojuma izveide ar MDC

Plašāku informāciju par programmas MDC lietošanu skatiet sadaļā Palīdzība pēc programmas instalēšanas.

Programma MDC ir pieejama tīmekļa vietnē.

Problēmu novēršanas rokasgrāmata

Problēmas	Risinājumi
Ekrāns nepārtraukti	Pārbaudiet kabeļa savienojumu starp
ieslēdzas un izslēdzas.	izstrādājumu un datoru un pārliecinieties,
	ka tas ir rūpīgi pievienots.
Ekrānā tiek parādīts	Pārbaudiet, vai izstrādājumam pareizi
paziņojums No Signal.	pievienots kabelis.
	Pārbaudiet, vai izstrādājumam pievienotā
	ierīce ir ieslēgta.

•Šis irA klases izstrādājums. Mājas apstākļos šis izstrādājums var izraisīt radiosakaru traucējumus, tādā gadījumā lietotājam var būt nepieciešams veikt atbilstošas darbības.

•Papildinformāciju par Samsung vides aizsardzības pasākumiem un izstrādājumam raksturīgajiem normatīvajiem pienākumiem, piemēram, REACH, WEEE, akumulatoriem, apmeklējiet vietni http://www.samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html

Lietuvių kalba

Greitos sąrankos vadovas

•Atsižvelgiant į gaminį, spalva ir išvaizda gali skirtis, siekiant pagerinti gaminio veikimo efektyvumą specifikacijos gali būti keičiamos be išankstinio įspėjimo.

•Jei reikia daugiau informacijos, iš svetainės atsisiųskite naudotojo vadovą.

Sudedamųjų dalių tikrinimas

(1)Greitos sąrankos vadovas (2) Garantijos kortelė (Neprieinama kai kuriose vietovėse) (3) Nustatymų vadovas (4) Maitinimo laidas

(5)Baterijos (Neprieinama kai kuriose vietovėse) (6) Nuotolinio valdymo pultas (7) RS232C(IN) adapteris (8) Varžtas (M3L8, 1 vnt.)

(9)USB dangtelis

Jeigu trūksta sudedamųjų dalių, kreipkitės į pardavėją, iš kurio įsigijote šį gaminį.

Sudedamosios dalys skirtinguose regionuose gali būti skirtingos.

Galinė pusė

01Prijungiamas USB atminties įrenginys.

02Gaminys prie MDC prijungiamas RS232C adapteriu.

03Per garso kabelį priimamas garsas iš šaltinio įrenginio.

04Prijungiamas šaltinio įrenginio garsas.

05Prijungiama prie šaltinio įrenginio HDMI kabeliu.

06DVI IN: Gaminys prie šaltinio įrenginio prijungiamas DVI arba HDMI ir DVI jungiamuoju laidu.

RGB IN: kompiuteriui prijungti naudokite (skirtąjį) D-SUB – DVI kabelį (arba D-SUB kabelį su D-SUB – DVI adapteriu). MAGICINFO IN: Prijungdami tinklo dėžutę (parduodama atskirai) naudokite (specialų) DP-DVI laidą.

07Prijungiama prie šaltinio įrenginio naudojant DP laidą.

08Prie kito prietaiso galima jungtis naudojant grandininio jungimo („daisy chain“) kabelį (per DP prievadą).

09Prijungiama MDC naudojant LAN laidą.

Šaltinio įrenginio prijungimas ir naudojimas

Žr. ankstesniame puslapyje pateikiamus aprašymus.

•Norėdami kartu naudoti senus ir naujus modelius, pirmiausia susisiekite su prekybos atstovu, iš kurio įsigijote gaminį, ir išsiaiškinkite, ar jie yra suderinami.

•Jungčiai naudokite „Cat 7“ (*STP tipo) laidą. * Izoliuotas, pintas, dviejų gijų.

Prisijungimas prie MDC

Įdiegę programą, išsamesnės informacijos apie MDC programos naudojimą rasite žinyne.

MDC programą rasite svetainėje.

Gedimų nustatymo ir šalinimo instrukcija

Problemos	Sprendimai
Ekranas vis įsijungia ir	Patikrinkite laidą, kuriuo gaminys
išsijungia.	prijungtas prie kompiuterio, ir įsitikinkite,
	kad jis gerai pritvirtintas.
Ekrane parodoma No	Patikrinkite, ar gaminys tinkamai
Signal.	prijungtas laidu.
	Patikrinkite, ar įjungtas įrenginio, kuris
	prijungtas prie gaminio, maitinimas.

•Tai yra A klasės gaminys. Buitinėje aplinkoje šis gaminys gali sukelti radijo dažnių trukdžius, todėl naudotojui gali tekti imtis atitinkamų priemonių.

•Daugiau informacijos apie „Samsung“ aplinkos apsaugos įsipareigojimus ir gaminio specifikacijų reikalavimus, pvz., REACH, WEEE, baterijas, rasite apsilankę adresu http://www.samsung. com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/ data_corner.html

Norsk

Hurtigoppsettveiledning

•Fargen og utseendet kan variere avhengig av produktet, og spesifikasjonene kan endres uten forvarsel for å forbedre ytelsen.

•Last ned brukerhåndboken fra nettstedet hvis du ønsker flere opplysninger.

Kontrollere komponentene

(1)Hurtigoppsettveiledning (2) Garantikort (Ikke tilgjengelig enkelte steder) (3) Veiledning om lover og forskrifter (4) Strømledning

(5)Batterier (Ikke tilgjengelig enkelte steder) (6) Fjernkontroll

(7)RS232C(IN)-adapter (8) Skrue (M3L8, 1 del) (9) USB-deksel

Kontakt leverandøren du kjøpte produktet av hvis det mangler noen komponenter.

Komponenter kan variere på forskjellige steder.

Baksiden

01Kobles til en USB-minneenhet.

02Kobles til MDC med en RS232C-adapter.

03Mottar lyd fra en kildeenhet via en lydkabel.

04Kobles til lyden fra en kildeenhet.

05Kobles til en kildeenhet med en HDMI-kabel.

06DVI IN: Kobles til en kildeenhet med en DVI-kabel eller HDMI-DVI- kabel.

RGB IN: Bruk den (dedikerte) D-SUB – DVI-kabelen (eller D-SUB- kabelen med D-SUB til DVI-adapter) ved tilkobling til en PC. MAGICINFO IN: Bruk den (dedikerte) DP-DVI-kabelen når du kobler til en nettverksboks (selges separat).

07Kobles til en kildeenhet med en DP-kabel.

08Kobler til en annen port med en seriekoblingskabel (DP-port).

09Kobles til MDC med en LAN-kabel.

Koble til og bruke en kildeenhet

Se beskrivelsene på forrige side.

•For å bruke gamle og nye modeller sammen, ta først kontakt med forhandleren som solgte produktet for å sjekke om de er kompatible.

•Bruk en Cat 7-kabel (*STP-type) for tilkoblingen. * Shielded Twisted Pair (skjermet TP-kabel).

Koble til MDC

Du finner opplysninger om hvordan du bruker MDC-programmet i hjelpen etter at du har installert programmet.

MDC-programmet er tilgjengelig på nettstedet.

Feilsøkingsveiledning

Problemer	Løsninger
Skjermen slår seg av	Kontroller kabeltilkoblingen mellom
og på.	produktet og PC-en og kontroller at
	forbindelsen er sikker.
No Signal vises på	Kontroller at produktet er koblet riktig til
skjermen.	med en kabel.
	Kontroller at enheten som er koblet til
	produktet er slått på.

•Dette er et klasse A-produkt. I en privat husholdning kan dette produktet forårsake radiointerferens. I slike tilfeller må brukeren selv ta nødvendige forholdsregler.

•Du finner informasjon om Samsungs miljøengasjement og produktspesifikke juridiske forpliktelser, blant annet REACH, WEEE og bruk av batterier, på http://www.samsung.com/uk/ aboutsamsung/samsungelectronics/corporatecitizenship/ data_corner.html

Polski

Skrócona instrukcja konfiguracji

•Kolor i wygląd mogą się różnić w zależności od produktu. Jego specyfikacja może bez wcześniejszego powiadomienia ulec zmianie mającej na celu poprawę jakości pracy.

•Więcej informacji można uzyskać, pobierając instrukcję obsługi ze strony internetowej.

Sprawdzanie zawartości

(1)Skrócona instrukcja konfiguracji (2) Karta gwarancyjna (Dostępna w zależności od kraju) (3) Instrukcja montażu (4) Kabel zasilający

(5)Baterie (Dostępna w zależności od kraju) (6) Pilot (7) Adapter RS232C (IN) (8) Śruba (M3L8, 1 szt.) (9) Osłona gniazda USB

Jeżeli brakuje jakichkolwiek elementów, skontaktuj się ze sprzedawcą produktu.

Zawartość opakowania może się różnić w zależności od miejsca zakupu.

Widok z tyłu

01Do podłączenia urządzenia pamięci USB.

02Do podłączenia MDC (adapter RS232C).

03Do odbioru dźwięku z urządzenia audio za pomocą kabla audio.

04Do podłączenia wyjścia audio urządzenia źródłowego.

05Do podłączenia urządzenia źródłowego za pomocą kabla HDMI.

06DVI IN: Do podłączenia urządzenia źródłowego za pomocą kabla DVI lub kabla HDMI-DVI.

RGB IN: Przy podłączaniu do komputera użyj (dedykowanego) kabla D-SUB - DVI (lub kabla D-SUB z adapterem D-SUB do DVI). MAGICINFO IN: Do podłączenia skrzynki sieciowej (sprzedawana oddzielnie) należy użyć (dedykowanego) kabla DP-DVI.

07Do podłączenia urządzenia źródłowego za pomocą kabla DP.

08Połączenie z innym produktem kablem w układzie łańcuchowym (port DP).

09Do podłączenia MDC za pomocą kabla LAN.

Podłączanie i korzystanie z urządzenia źródłowego

Należy się zapoznać z opisami na poprzedniej stronie.

•Aby używać równocześnie starych i nowych modeli, należy najpierw skontaktować się z dystrybutorem, od którego został zakupiony produkt, aby uzyskać informację dotyczącą zgodności.

•Użyć kabla kategorii 7 (typu STP*).

*Shielded Twist Pair (skrętka ekranowana).

Ustanawianie połączenia z aplikacją MDC

Szczegółowe informacje na temat korzystania z programu MDC można znaleźć w pomocy dostępnej po zainstalowaniu programu.

Program MDC jest dostępny na stronie internetowej.

Instrukcja rozwiązywania problemów

Problem	Rozwiązanie
Ekran naprzemiennie	Sprawdź połączenie między urządzeniem
włącza się i wyłącza.	a komputerem i upewnij się, że zostało
	wykonane poprawnie.
Na ekranie pojawia	Upewnij się, że urządzenie jest
się komunikat Brak	prawidłowo podłączone kablem.
sygnału.	Sprawdź, czy urządzenie podłączone do
	monitora jest włączone.

•To jest produkt klasy A. W środowisku domowym ten produkt może powodować zakłócenia fal radiowych. W takim przypadku może być wymagane podjęcie odpowiednich środków.

•Informacje na temat zobowiązań firmy Samsung w zakresie ochrony środowiska oraz przestrzegania przepisów regulacyjnych dotyczących produktów, np. rozporządzenia REACH, dyrektywy WEEE oraz dyrektywy w sprawie baterii i akumulatorów, można znaleźć pod adresem http://www.samsung.com/uk/ aboutsamsung/samsungelectronics/corporatecitizenship/ data_corner.html

Português

Manual de configuração rápida

•A cor e o aspecto podem diferir consoante o produto e as especificações estão sujeitas a alterações sem aviso prévio para melhorar o desempenho.

•Transfira o manual do utilizador do website para obter mais informações.

Verificação dos componentes

(1)Manual de configuração rápida (2) Cartão de garantia (não disponível nalguns locais) (3) Guia de regulamentação

(4)Cabo de alimentação (5) Pilhas (não disponíveis nalguns locais)

(6)Telecomando (7) Adaptador RS232C(IN) (8) Parafuso (M3L8, 1 unid.)

(9)Tampa para entrada USB

Contacte o vendedor onde adquiriu o produto caso haja componentes em falta.

Os componentes podem variar em locais diferentes.

Parte posterior

01Ligue a um dispositivo de memória USB.

02Liga-se a um MDC utilizando um adaptador RS232C.

03Recebe o som de um dispositivo de entrada através de um cabo de áudio.

04Liga-se ao áudio de um dispositivo de entrada.

05Liga-se a um dispositivo de entrada utilizando um cabo HDMI.

06DVI IN: Liga-se a um dispositivo de entrada utilizando um cabo DVI ou HDMI-DVI.

RGB IN: Utilizar o cabo DVI - D-SUB (dedicado) (ou o cabo D-SUB

com adaptador D-SUB/DVI) ao ligar um PC.

MAGICINFO IN: Utilize o cabo DP-DVI (dedicado) quando ligar uma caixa de rede (vendida separadamente).

07Liga-se a um dispositivo de entrada utilizando um cabo DP.

08Liga-se a outro produto através de um cabo daisy-chain (porta DP).

09Liga-se ao MDC através de um cabo LAN.

Ligar e utilizar um dispositivo de entrada

Consulte as descrições na página anterior.

•Se quiser utilizar modelos novos juntamente com modelos velhos, contacte primeiro o revendedor que lhe vendeu o produto para verificar se estes são compatíveis.

•Utilize um cabo Cat 7 (*tipo STP) para a ligação. *Par trançado blindado.

Ligar ao MDC

Para obter detalhes sobre como usar o programa MDC, consulte a Ajuda depois de instalar o programa.

O programa MDC está disponível no site.

Guia de resolução de problemas

Problemas	Soluções
O ecrã está	Verifique a ligação do cabo entre o
continuamente a ligar e	produto e o PC, e certifique-se de que a
a desligar.	ligação está bem efectuada.
A mensagem Sem sinal	Verifique se o produto está ligado
é exibida no ecrã.	correctamente com um cabo.
	Verifique se o dispositivo ligado ao
	produto está ligado.

•Este é um produto de classe A. Num ambiente doméstico, este produto poderá provocar interferência radioelétrica. Caso tal aconteça, o utilizador poderá ter de tomar medidas adequadas.

•Para obter informações sobre os compromissos ambientais da Samsung e as obrigações regulamentares específicas do produto, por exemplo, REACH, WEEE e pilhas, visite http://www.samsung. com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/ data_corner.html

[PMF_PM32~55-EU-QSG]BN68-08079C-00_160705.indd 2

Română

Ghid de configurare rapidă

•Culoarea şi aspectul pot fi diferite în funcţie de produs, iar specificaţiile se pot schimba fără notificare prealabilă, pentru a îmbunătăţi performanţa.

•Descărcați manualul de utilizare de pe site-ul web pentru mai multe detalii.

Verificarea componentelor

(1)Ghid de configurare rapidă (2) Certificat de garanţie (Nu este disponibil în unele ţări) (3) Ghid de reglementare (4) Cablu de alimentare (5) Baterii (Nu este disponibil în unele ţări)

(6)Telecomanda (7) Adaptor RS232C(IN) (8) Şuruburi (M3L8, 1 bucăţi)

(9)Protecţie USB

În cazul în care lipsesc componente, contactaţi furnizorul de la care aţi achiziţionat produsul.

Componentele pot diferi în locaţii diferite.

Partea din spate

01Conectare la un dispozitiv cu memorie USB.

02Conectează la MDC utilizând un adaptor RS232C.

03Primeşte sunet de la un dispozitiv sursă prin intermediul unui cablu audio.

04Conectează la sunetul unui dispozitiv sursă.

05Conectează la un dispozitiv sursă utilizând un cablu HDMI.

06DVI IN: Conectează un dispozitiv sursă utilizând un cablu DVI sau un cablu HDMI-DVI.

RGB IN: Utilizaţi cablul D-SUB - DVI (dedicat) (sau cablul D-SUB cu D-SUB la adaptorul DVI) pentru conectarea la un alt monitor utilizând cablul PC.

MAGICINFO IN: Utilizaţi cablul (dedicat) DP-DVI atunci când

conectaţi o casetă de reţea (comercializată separat).

07Conectează la un dispozitiv sursă utilizând un cablu DP.

08Conectează un alt produs utilizând o conexiune a cablurilor în serie de tip margaretă (port DP).

09Conectează la MDC utilizând un cablu LAN.

Conectarea şi utilizarea unui dispozitiv sursă

Consultați descrierile de la pagina anterioară.

•Pentru a utiliza în paralel modele noi şi modele vechi, contactaţi mai întâi distribuitorul de la care s-a achiziţionat produsul, pentru a verifica dacă sunt compatibile.

•Utilizaţi un cablu Cat 7(*tip STP) pentru conexiune. *Cablu izolat cu perechi torsadate.

Conectarea la MDC

Pentru detalii privind utilizarea programului MDC, consultați Ajutor după instalarea programului.

Programul MDC este disponibil pe site-ul web.

Ghid de depanare

Probleme	Soluţii
Ecranul se stinge şi se	Verificaţi conectarea cablului dintre
aprinde continuu.	produs şi PC şi asiguraţi-vă că este bine
	fixată.
No Signal este afişat	Verificaţi dacă produsul este conectat
pe ecran.	corect cu un cablu.
	Verificaţi dacă dispozitivul conectat la
	produs este pornit.

•Acesta este un produs de clasa A. Într-un mediu domestic, acest produs poate cauza interferențe radio, caz în care poate fi necesar ca utilizatorul să ia măsurile adecvate.

•Pentru informații despre angajamentele Samsung privind mediul și reglementările specifice produsului, de exemplu, REACH, WEEE, Baterii, vizitați http://www.samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html

Srpski

Vodič za brzo postavljanje

•Boja i izgled mogu da se razlikuju u zavisnosti od proizvoda, a specifikacije podležu promenama bez prethodnog obaveštenja, radi poboljšanja performansi.

•Dodatne informacije nalaze se u korisničkom priručniku koji možete da preuzmete sa veb-sajta.

Provera komponenti

(1)Vodič za brzo postavljanje (2) Garancijska kartica (Nije dostupno na nekim lokacijama) (3) Vodič kroz propise (4) Kabl za napajanje

(5)Baterije (Nije dostupno na nekim lokacijama)

(6)Daljinski upravljač (7) Adapter RS232C (IN) (8) Zavrtanj (M3L8, 1 komad) (9) USB poklopac

Ako neka komponenta nedostaje, obratite se prodavcu kod koga ste kupili ovaj proizvod.

Komponente mogu da se razlikuju u zavisnosti od lokacije.

Druga strana

01Povezivanje sa USB memorijskim uređajem.

02Povezivanje na programom MDC pomoću adaptera RS232C.

03Prijem zvuka sa spoljnog uređaja preko audio kabla.

04Povezivanje sa audio priključkom na spoljnom uređaju.

05Povezivanje sa spoljnim uređajem pomoću HDMI kabla.

06DVI IN: Povezivanje sa spoljnim uređajem pomoću DVI ili HDMI-DVI kabla.

RGB IN: Koristite (namenski) D-SUB – DVI kabl (ili D-SUB kabl sa D-SUB za DVI adapter) prilikom povezivanja računara. MAGICINFO IN: Koristite (namenski) DP-DVI kabl kada povezujete mrežnu kutiju (prodaje se zasebno).

07Povezivanje sa spoljnim uređajem pomoću DP kabla.

08Povezivanje sa drugim uređajem pomoću kabla za ulančavanje uređaja (DP priključak).

09Povezuje se sa programom MDC pomoću LAN kabla.

Povezivanje i korišćenje izvornog uređaja

Pogledajte opise na prethodnoj stranici.

•Ako želite da zajedno koristite stare i nove modele, prvo se obratite prodavcu od koga je proizvod kupljen, da biste proverili da li su proizvodi kompatibilni.

•Koristite Cat 7(*STP tip) kabl za vezu. *Oklopljena upredena parica.

Povezivanje sa MDC-om

Za informacije o korišćenju programa MDC pogledajte Pomoć nakon instaliranja programa.

Program MDC je dostupan na veb-sajtu.

Vodič za rešavanje problema

Problemi	Rešenja
Ekran se neprestano	Proverite kabl kojim je uređaj povezan sa
uključuje i isključuje.	računarom i da li je kabl pravilno povezan.
Na ekranu će se	Proverite da li je kabl pravilno priključen
prikazati poruka No	u uređaj.
Signal.	Proverite da li je uređaj koji je povezan sa
	proizvodom uključen.

•Ovo je proizvod klase A. U kućnom okruženju ovaj proizvod može da stvori radio-smetnje u kom slučaju će korisnik možda morati da preduzme odgovarajuće mere.

•Informacije o posvećenosti kompanije Samsung zaštiti životne sredine i obavezi poštovanja propisa koji se odnose na proizvode, npr. REACH, WEEE, baterije, potražite na adresi http://www. samsung.com/uk/aboutsamsung/samsungelectronics/ corporatecitizenship/data_corner.html

Slovenčina

Príručka rýchlym nastavením

•Farba a vzhľad sa môžu odlišovať v závislosti od konkrétneho produktu a technické parametre podliehajú zmenám bez predchádzajúceho upozornenia v záujme zvyšovania výkonu.

•Z webovej lokality si prevezmite používateľskú príručku, v ktorej nájdete ďalšie podrobnosti.

Kontrola komponentov

(1)Príručka rýchlym nastavením (2) Záručný list (V niektorých lokalitách nie je k dispozícii) (3) Príručka s uvedením predpisov

(4)Napájací kábel (5) Batérie (V niektorých lokalitách nie je k dispozícii)

(6)Diaľkové ovládanie (7) Adaptér RS232C (IN)

(8)Skrutka (M3L8, 1 ks) (9) Kryt vstupu USB

Ak chýbajú niektoré komponenty, kontaktujte predajcu, u ktorého ste produkt kúpili.

Komponenty sa môžu na rôznych miestach líšiť.

Zadná strana

01Slúži na pripojenie pamäťového zariadenia USB.

02Pripája sa k MDC pomocou adaptéra RS232C.

03Prijíma zvuk zo zdrojového zariadenia pomocou zvukového kábla.

04Pripája sa k zvuku zdrojového zariadenia.

05Slúži na pripojenie k zdrojovému zariadeniu pomocou kábla HDMI.

06DVI IN: Pripája sa k zdrojovému zariadeniu pomocou kábla DVI alebo kábla HDMI-DVI.

RGB IN: Pri pripájaní počítača použite (špeciálny) kábel D-SUB - DVI (alebo kábel D-SUB s adaptérom D-SUB na DVI). MAGICINFO IN: Na pripojenie sieťového rozhrania použite (špeciálny) kábel DP-DVI (predáva sa samostatne).

07Slúži na pripojenie k zdrojovému zariadeniu pomocou kábla DP.

08Slúži na pripojenie k inému zariadeniu pomocou kábla DP na sériové spojenie.

09Slúži na pripojenie k zariadeniu MDC pomocou kábla LAN.

Pripojenie a používanie zdrojového zariadenia

Pozrite si opisy na predchádzajúcej strane.

•V prípade, že chcete používať starý i nový model spoločne, najprv sa obráťte na predajcu, u ktorého ste výrobok zakúpili, aby ste zistili, či sú modely kompatibilné.

•Na pripojenie použite kábel Cat 7 (typ STP*). * tienená krútená dvojlinka.

Pripojenie k systému MDC

Podrobnosti o používaní programu MDC nájdete v časti Help (Pomocník) po nainštalovaní programu.

Program MDC je k dispozícii na webovej lokalite.

Sprievodca riešením problémov

Problémy	Riešenia
Obrazovka sa neustále	Skontrolujte káblové pripojenie medzi
zapína a vypína.	produktom a počítačom a zabezpečte, aby
	pripojenie bolo bezpečné.
Žiadny signál sa	Skontrolujte, či je produkt správne
zobrazuje na obrazovke.	pripojený pomocou kábla.
	Skontrolujte, či je zariadenie pripojené k
	produktu zapnuté.

•Toto je produkt triedy A. V domácom prostredí môže tento produkt spôsobovať rádiové rušenie, pričom v takom prípade môže byť zo strany používateľa nutné prijať vhodné opatrenia.

•Informácie o environmentálnych záväzkoch spoločnosti Samsung a regulačných povinnostiach týkajúcich sa konkrétnych produktov, napríklad predpisov REACH, WEEE alebo batérií, nájdete na lokalite http://www.samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html

Slovenščina

Navodila za hitro namestitev

•Barva in videz se lahko razlikujeta glede na izdelek, specifikacije pa se lahko spremenijo brez predhodnega obvestila z namenom izboljšave delovanja.

•Za nadaljnje informacije s spletnega mesta prenesite uporabniški priročnik.

Pregled komponent

(1)Navodila za hitro namestitev (2) Garancijska kartica (ni na voljo povsod) (3) Pravna navodila (4) Napajalni kabel (5) Baterije (ni na voljo povsod) (6) Daljinski upravljalnik (7) Adapter RS232C (IN)

(8)Vijak (M3L8, 1 kos) (9) Pokrov za USB

Če katere koli komponente manjkajo, se obrnite na ponudnika, pri katerem ste izdelek kupili.

Komponente se lahko razlikujejo glede na lokacijo.

Zadnja stran

01Omogoča povezavo s pomnilniško napravo USB.

02Omogoča povezavo s programom prek vmesnika RS232C.

03Sprejema zvok iz izvorne naprave prek zvočnega kabla.

04Omogoča povezavo z zvočnimi vrati izvorne naprave.

05Omogoča povezavo z izvorno napravo prek kabla HDMI.

06DVI IN: Omogoča povezavo z vhodno napravo prek kabla DVI ali HDMI-DVI.

RGB IN: Za povezavo z osebnim računalnikom uporabite (namenski) kabel D-SUB–DVI (ali kabel D-SUB z vmesnikom D-SUB–DVI).

MAGICINFO IN: Za povezavo z omrežnim vmesnikom (na prodaj posebej) uporabite (namenski) kabel DP-DVI.

07Omogoča povezavo z izvorno napravo prek kabla DP.

08Priključi se v drug izdelek s kablom za zaporedno vezavo (vrata DP).

09Omogoča povezavo s programom MDC prek kabla LAN.

Priklop in uporaba vhodne naprave

Oglejte si opise na prejšnji strani.

•Če želite uporabljati stare in nove modele skupaj, se najprej obrnite na prodajalca, kjer ste izdelek kupili, da preverite, ali so modeli združljivi.

•Za povezavo uporabite kabel Cat 7 (vrsta kabla *STP). *Oklopljen sukan dvovod.

Povezovanje z MDC

Za podrobna navodila o uporabi programa MDC si po namestitvi programa oglejte razdelek Pomoč.

Program MDC je na voljo na spletnem mestu.

Navodila za odpravljanje težav

Težave	Rešitve
Zaslon se nenehno	Preverite povezavo kabla med izdelkom
vklaplja in izklaplja.	in računalnikom ter zagotovite varno
	povezavo.
Na zaslonu se prikaže	Preverite, ali je izdelek pravilno povezan
sporočilo No Signal.	s kablom.
	Preverite, ali je naprava, ki je povezana z
	izdelkom, vklopljena.

•To je izdelek razreda A. V domačem okolju lahko ta izdelek povzroča radijske motnje. V tem primeru bo uporabnik morda moral ustrezno ukrepati.

•Za več informacij o okoljskih zavezah podjetja Samsung in regulativnih obveznostih za določen izdelek, kot so denimo REACH, WEEE in baterije, obiščite stran http://www.samsung.com/ uk/aboutsamsung/samsungelectronics/corporatecitizenship/ data_corner.html

Español

Guía de configuración rápida

•El colory el aspecto pueden variar según el producto; las especificaciones están sujetas a cambios sin previo aviso para mejorar el rendimiento del producto.

•Descargue el manual del usuario desde el sitio web si necesita más información.

Comprobación de los componentes

(1)Guía de configuración rápida (2) Tarjeta de garantía (No disponible en algunos lugares) (3) Guía de regulaciones (4) Cable de alimentación

(5)Pilas (No disponible en algunos lugares) (6) Mando a distancia

(7)Adaptador RS232C (IN) (8) Tornillo (M3L8, 1 unidad) (9) Tapa de USB

Póngase en contacto con el distribuidor donde adquirió el producto si falta alguno de los componentes.

Los componentes pueden variar según las localidades.

Parte posterior

01Conecta con un dispositivo de memoria USB.

02Conecta con MDC mediante un adaptador RS232C.

03Recibe el sonido de un dispositivo que actúa como fuente a través

de un cable de audio.

04Conecta con el audio de un dispositivo que actúa como fuente.

05Conecta con un dispositivo que actúa como fuente mediante un cable HDMI.

06DVI IN: Conecta con un dispositivo que actúa como fuente mediante un cable DVI o un cable HDMI-DVI.

RGB IN: Use el cable D-SUB - DVI (dedicado) (o el cable D-SUB con el adaptador D-SUB a DVI) para conectar un PC.

MAGICINFO IN: Use el cable DP-DVI (dedicado) para conectar una caja de red (se vende por separado).

07Conecta con un dispositivo que actúa como fuente mediante un cable DP.

08Conecta con otro producto mediante un cable de conexión en cadena (puerto DP).

09Conecta con MDC mediante un cable LAN.

Conexión y uso de un dispositivo fuente

Consulte las descripciones en la página anterior.

•Si desea usar conjuntamente modelos antiguos y nuevos, póngase en contacto con el distribuidor a quien compró el producto para comprobar si son compatibles.

•Utilice un cable Cat 7 (tipo *STP) para la conexión.

*Par trenzado apantallado (del inglés Shielded Twist Pair).

Conexión a MDC

Para obtener información sobre cómo usar el programa MDC, consulte la Ayuda tras instalar el programa.

El programa MDC está disponible en el sitio web.

Solución de problemas

Problemas	Soluciones
La pantalla se	Compruebe la conexión del cable entre
enciende y se apaga	el producto y el PC, asegúrese de que la
continuamente.	conexión sea firme.
Sin señal se muestra en	Compruebe que el producto esté
la pantalla.	conectado correctamente con un cable.
	Compruebe que el dispositivo conectado
	al producto esté encendido.

•Este es un producto de clase A. En un entorno doméstico este producto puede provocar interferencias de radio, en cuyo caso el usuario deberá tomar las medidas adecuadas.

•Para obtener información sobre los compromisos medioambientales y las obligaciones legales de algún producto específico de Samsung, como por ejemplo REACH, WEEE o las pilas, visite http://www.samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html

Svenska

Snabbstartguide

•Färgen och utseendet kan variera beroende på produkt. Specifikationerna kan ändras utan föregående meddelande för att förbättra produktens prestanda.

•Ladda ned användarhandboken från webbplatsen om du vill ha mer information.

Kontrollera delarna

(1)Snabbstartguide (2) Garantikort (Ej tillgänglig på alla platser)

(3)Föreskrifter (4) Strömkabel (5) Batterier (Ej tillgänglig på alla platser) (6) Fjärrkontroll (7) RS232C(IN) Adapter (8) Skruv (M3L8, 1 st.)

(9)USB-skydd

Kontrakta leverantören där du köpte produkten om några delar saknas. Komponenterna kan variera på olika platser.

Baksidan

01För anslutning av ett USB-minne.

02Ansluter till en MDC med en RS232C-adapter.

03Tar emot ljud från en källenhet via en ljudkabel.

04Ansluter ljudet för källenheten.

05Anslut till en källenhet med hjälp av en HDMI-kabel.

06DVI IN: Ansluter till en källenhet med DVI-kabel eller HDMI-DVI- kabel.

RGB IN: Använd (dedikerad) D-SUB–DVI-kabel (D-SUB-kabel med D-Sub till DVI-adapter) när du ansluter till en dator.

MAGICINFO IN: Använd den (dedikerade) DP-DVI-kabeln när du ansluter en nätverksbox (säljs separat).

07För anslutning av en källenhet via en DP-kabel.

08Ansluter till en annan produkt med en ”daisy chain”-kabel (DP- port).

09För anslutning till MDC via en nätverkskabel.

Ansluta och använda en källenhet

Se beskrivningarna på föregående sida.

•Om du vill använda gamla och nya modeller samtidigt bör du först kontakta återförsäljaren där produkten köptes för att kontrollera om de är kompatibla.

•Använd en Cat 7-kabel (*STP-typ) för anslutningen. *Shielded Twist Pair (skärmad partvinnad kabel).

Ansluta till MDC

Information om hur du använder programmet hittar du i hjälpen när du har installerat programmet.

MDC-programmet är tillgängligt på webbplatsen.

Felsökningsguide

Problem	Lösningar
Skärmen håller på att	Kontrollera kabelanslutningen mellan
slås på och av.	produkten och datorn och se till att
	anslutningen är säker.
Ingen signal visas på	Kontrollera att produkten är korrekt
skärmen.	ansluten med en kabel.
	Kontrollera att enheten som är ansluten
	till produkten som är påslagen.

•Detta är en produkt av klass A. I hemmiljö kan produkten orsaka radiostörningar. I så fall kan användaren behöva vidta nödvändiga åtgärder.

•Mer information om Samsungs miljöåtaganden och produktspecifika skyldigheter, t.ex. REACH, WEEE, batterier, finns på http://www.samsung.com/uk/aboutsamsung/ samsungelectronics/corporatecitizenship/data_corner.html

Türkçe

Hızlı Kurulum Kılavuzu

•Renk ve görünüm ürüne bağlı olarak değişebilirve teknik özellikler performansı arttırmak için haberverilmeksizin değiştirilebilir.

•Ek ayrıntılar için web sitesinden kullanıcı kılavuzunu indirin.

Bileşenleri Kontrol Etme

(1)Hızlı Kurulum Kılavuzu (2) Garanti kartı (Bazı bölgelerde bulunmaz)

(3)Mevzuat kılavuzu (4) Güç kablosu (5) Piller (Bazı bölgelerde bulunmaz) (6) Uzaktan Kumanda (7) RS232C (IN) adaptörü (8) Vida (M3L8, 1 parça) (9) USB kapağı

Herhangi bir parça eksikse, ürünü satın aldığınız satıcıyla temas kurun. Parçalar farklı bölgelerde farklılık gösterebilir.

Arka taraf

01USB bellek cihazına bağlayın.

02RS232C adaptörü kullanarak bir MDC’ye bağlar.

03Bir kaynak cihazdan sesi bir ses kablosu ile ses alır.

04Bir kaynak cihazın sesine bağlanır.

05HDMI kablosu kullanarak bir kaynak aygıta bağlanır.

06DVI IN: Bir DVI kablosu ya da HDMI-DVI kablosu kullanan bir kaynak cihaza bağlanır.

RGB IN: Bir PC’yi bağlarken (özel) D-SUB - DVI kablosunu (veya D-SUB - DVI adaptörü ile D-SUB kablosu) kullanın. MAGICINFO IN: Bir ağ kutusuna (ayrı satılır) bağlanırken (özel) DP-DVI kablosunu kullanın.

07DP kablosu kullanarak bir kaynak aygıta bağlanır.

08Papatya zinciri (DP bağlantı noktası) kablosu kullanarak başka bir ürüne bağlanır.

09LAN kablosu kullanarak MDC’ye bağlanır.

Bir Kaynak Cihaz Bağlama ve Kullanma

Önceki sayfada yer alan açıklamalara bakın.

•Eski ve yeni modelleri bir arada kullanmak için, birbirlerine uyumlu olup olmadıklarını öğrenmek için ilk önce ürünü satın aldığınız satıcıya başvurun.

•Bağlantı için Cat 7(*STP tipi) kablo kullanın. *Kılıflı Bükümlü Tel Çifti.

MDC’ye Bağlanma

MDC programını nasıl kullanacağınızla ilgili ayrıntılar için, programı yükledikten sonra Yardım bölümüne bakın.

MDC programına web sitesinden ulaşılabilir.

Sorun Giderme Kılavuzu

Sorunlar	Çözümler
Ekran açılıp kapanmaya	Ürün ve PC arasındaki kablo bağlantısını
devam ediyor.	kontrol edin ve bağlantının sağlam
	olduğundan emin olun.
Ekranda Sinyal Yok	Ürünün bir kabloyla doğru şekilde
görüntüleniyor.	bağlandığını kontrol edin.
	Cihazın bağlı olduğu ürünün açık
	olduğunu kontrol edin.

•Bu, A sınıfı bir üründür. Ev ortamında bu ürün radyo parazitlenmesine neden olabilirve bu durumda kullanıcının uygun önlemler alması gerekebilir.

•Samsung’un çevre taahhütleri ve REACH, WEEE, Piller gibi ürüne özel mevzuat yükümlülükleri hakkında bilgi için bkz. http:// www.samsung.com/uk/aboutsamsung/samsungelectronics/ corporatecitizenship/data_corner.html

7/5/2016 8:01:30 PM
