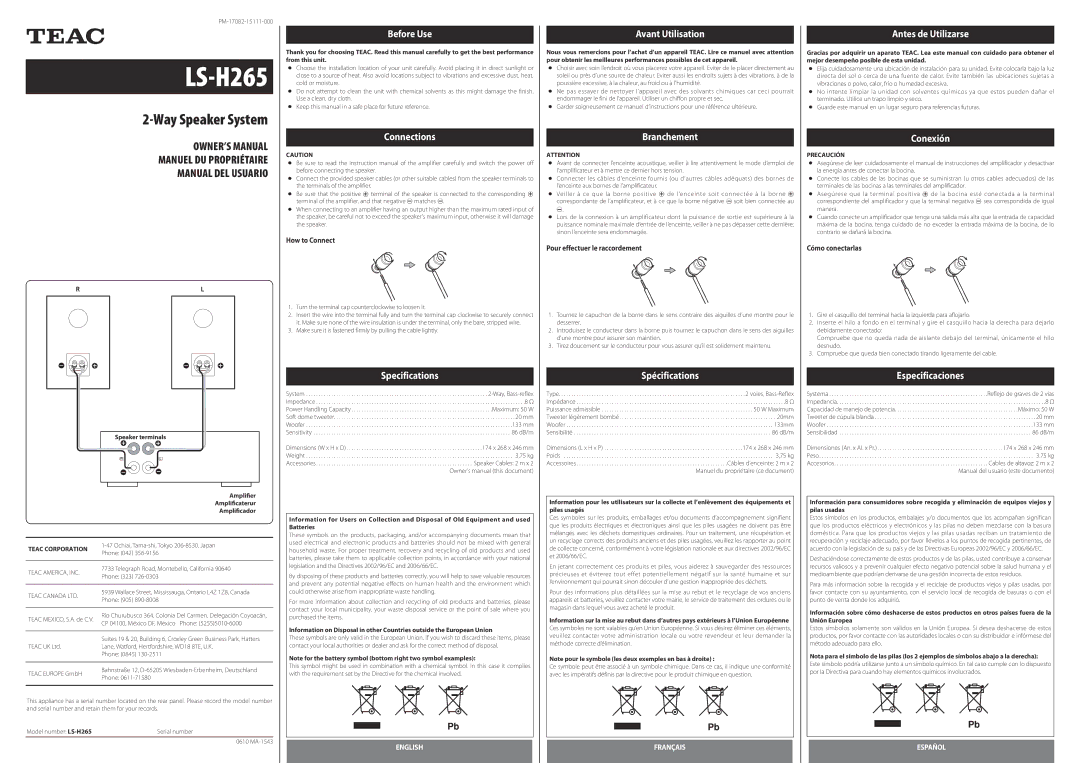

Z
LS-H265
2-Way Speaker System
OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE
MANUAL DEL USUARIO
RL
Speaker terminals
Amplifier
Amplificaterur
Amplificador
TEAC CORPORATION | ||
Phone: (042) | ||
| ||
|
| |
TEAC AMERICA, INC. | 7733 Telegraph Road, Montebello, California 90640 | |
Phone: (323) | ||
| ||
|
| |
TEAC CANADA LTD. | 5939 Wallace Street, Mississauga, Ontario L4Z 1Z8, Canada | |
Phone: (905) | ||
| ||
|
| |
TEAC MEXICO, S.A. de C.V. | Río Churubusco 364, Colonia Del Carmen, Delegación Coyoacán, | |
CP 04100, México DF, México Phone: | ||
| ||
|
| |
| Suites 19 & 20, Building 6, Croxley Green Business Park, Hatters | |
TEAC UK Ltd. | Lane, Watford, Hertfordshire, WD18 8TE, U.K. | |
| Phone: (0845) | |
|
| |
TEAC EUROPE GmbH | Bahnstraße 12, | |
Phone: | ||
| ||
|
|
This appliance has a serial number located on the rear panel. Please record the model number and serial number and retain them for your records.
Model number: | Serial number |
0610
Before Use
Thank you for choosing TEAC. Read this manual carefully to get the best performance from this unit.
<Choose the installation location of your unit carefully. Avoid placing it in direct sunlight or close to a source of heat. Also avoid locations subject to vibrations and excessive dust, heat, cold or moisture.
<Do not attempt to clean the unit with chemical solvents as this might damage the finish. Use a clean, dry cloth.
<Keep this manual in a safe place for future reference.
Connections
CAUTION
<Be sure to read the instruction manual of the amplifier carefully and switch the power off before connecting the speaker.
<Connect the provided speaker cables (or other suitable cables) from the speaker terminals to the terminals of the amplifier.
<Be sure that the positive +terminal of the speaker is connected to the corresponding + terminal of the amplifier, and that negative _matches _.
<When connecting to an amplifier having an output higher than the maximum rated input of the speaker, be careful not to exceed the speaker’s maximum input, otherwise it will damage the speaker.
How to Connect
1.Turn the terminal cap counterclockwise to loosen it.
2.Insert the wire into the terminal fully and turn the terminal cap clockwise to securely connect it. Make sure none of the wire insulation is under the terminal, only the bare, stripped wire.
3.Make sure it is fastened firmly by pulling the cable lightly.
| Specifications |
|
|
System | . . . . . . . . . . . . . . . . . . . . . |
Impedance | . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Ω |
Power Handling Capacity | . . . . . . . . . . . . . . . . . . . . . .Maximum: 50 W |
Soft dome tweeter | . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 mm |
Woofer | . . . . . . . . . . . . . . . . . . . . . . . . . .133 mm |
Sensitivity | . . . . . . . . . . . . . . . . . . . . . . . . . . 86 dB/m |
Dimensions (W x H x D) | . . . . . . . . . . . . . . . . . . . .174 x 268 x 246 mm |
Weight | . . . . . . . . . . . . . . . . . . . . . . . . . . 3,75 kg |
Accessories | . . . . . . . . . . . . . . . . . . Speaker Cables: 2 m x 2 |
| Owner's manual (this document) |
Information for Users on Collection and Disposal of Old Equipment and used Batteries
These symbols on the products, packaging, and/or accompanying documents mean that used electrical and electronic products and batteries should not be mixed with general household waste. For proper treatment, recovery and recycling of old products and used batteries, please take them to applicable collection points, in accordance with your national legislation and the Directives 2002/96/EC and 2006/66/EC.
By disposing of these products and batteries correctly, you will help to save valuable resources and prevent any potential negative effects on human health and the environment which could otherwise arise from inappropriate waste handling.
For more information about collection and recycling of old products and batteries, please contact your local municipality, your waste disposal service or the point of sale where you purchased the items.
Information on Disposal in other Countries outside the European Union
These symbols are only valid in the European Union. If you wish to discard these items, please contact your local authorities or dealer and ask for the correct method of disposal.
Note for the battery symbol (bottom right two symbol examples):
This symbol might be used in combination with a chemical symbol. In this case it complies with the requirement set by the Directive for the chemical involved.
ENGLISHAvant Utilisation
Nous vous remercions pour l’achat d’un appareil TEAC. Lire ce manuel avec attention pour obtenir les meilleures performances possibles de cet appareil.
<Choisir avec soin l’endroit où vous placerez votre appareil. Eviter de le placer directement au soleil ou près d’une source de chaleur. Eviter aussi les endroits sujets à des vibrations, à de la poussière excessive, à la chaleur, au froid ou à l’humidité.
<Ne pas essayer de nettoyer l’appareil avec des solvants chimiques car ceci pourrait endommager le fini de l’appareil. Utiliser un chiffon propre et sec.
<Garder soigneusement ce manuel d’instructions pour une référence ultérieure.
Branchement
ATTENTION
<Avant de connecter l’enceinte acoustique, veiller à lire attentivement le mode d’emploi de l’amplificateur et à mettre ce dernier hors tension.
<Connecter les câbles d’enceinte fournis (ou d’autres câbles adéquats) des bornes de l’enceinte aux bornes de l’amplificateur.
<Veiller à ce que la borne positive + de l’enceinte soit connectée à la borne + correspondante de l’amplificateur, et à ce que la borne négative _soit bien connectée au
_.
<Lors de la connexion à un amplificateur dont la puissance de sortie est supérieure à la puissance nominale maximale d’entrée de l’enceinte, veiller à ne pas dépasser cette dernière; sinon l’enceinte sera endommagée.
Pour effectuer le raccordement
1.Tournez le capuchon de la borne dans le sens contraire des aiguilles d’une montre pour le desserrer.
2.Introduisez le conducteur dans la borne puis tournez le capuchon dans le sens des aiguilles d’une montre pour assurer son maintien.
3.Tirez doucement sur le conducteur pour vous assurer qu’il est solidement maintenu.
Spécifications
Type. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 voies,
Dimensions (L x H x P). . . . . . . . . . . . . . . . . . . . . . . . . . . . 174 x 268 x 246 mm Poids . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,75 kg Accessoires. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Câbles d’enceinte: 2 m x 2 Manuel du propriétaire (ce document)
Information pour les utilisateurs sur la collecte et l’enlèvement des équipements et piles usagés
Ces symboles sur les produits, emballages et/ou documents d’accompagnement signifient que les produits électriques et électroniques ainsi que les piles usagées ne doivent pas être mélangés avec les déchets domestiques ordinaires. Pour un traitement, une récupération et un recyclage corrects des produits anciens et des piles usagées, veuillez les rapporter au point de collecte concerné, conformément à votre législation nationale et aux directives 2002/96/EC et 2006/66/EC.
En jetant correctement ces produits et piles, vous aiderez à sauvegarder des ressources précieuses et éviterez tout effet potentiellement négatif sur la santé humaine et sur l’environnement qui pourrait sinon découler d’une gestion inappropriée des déchets.
Pour des informations plus détaillées sur la mise au rebut et le recyclage de vos anciens appareils et batteries, veuillez contacter votre mairie, le service de traitement des ordures ou le magasin dans lequel vous avez acheté le produit.
Information sur la mise au rebut dans d’autres pays extérieurs à l’Union Européenne Ces symboles ne sont valables qu’en Union Européenne. Si vous désirez éliminer ces éléments, veuillez contacter votre administration locale ou votre revendeur et leur demander la méthode correcte d’élimination.
Note pour le symbole (les deux exemples en bas à droite) :
Ce symbole peut être associé à un symbole chimique. Dans ce cas, il indique une conformité avec les impératifs définis par la directive pour le produit chimique en question.
FRANÇAISAntes de Utilizarse
Gracias por adquirir un aparato TEAC. Lea este manual con cuidado para obtener el mejor desempeño posible de esta unidad.
<Elija cuidadosamente una ubicación de instalación para su unidad. Evite colocarla bajo la luz directa del sol o cerca de una fuente de calor. Evite también las ubicaciones sujetas a vibraciones o polvo, calor, frío o humedad excesiva.
<No intente limpiar la unidad con solventes químicos ya que estos pueden dañar el terminado. Utilice un trapo limpio y seco.
<Guarde este manual en un lugar seguro para referencias futuras.
Conexión
PRECAUCIÓN
<Asegúrese de leer cuidadosamente el manual de instrucciones del amplificador y desactivar la energía antes de conectar la bocina.
<Conecte los cables de las bocinas que se suministran (u otros cables adecuados) de las terminales de las bocinas a las terminales del amplificador.
<Asegúrese que la terminal positiva + de la bocina esté conectada a la terminal correspondiente del amplificador y que la terminal negativa _sea correspondida de igual manera.
<Cuando conecte un amplificador que tenga una salida más alta que la entrada de capacidad máxima de la bocina, tenga cuidado de no exceder la entrada máxima de la bocina, de lo contrario se dañará la bocina.
Cómo conectarlas
1.Gire el casquillo del terminal hacia la izquierda para aflojarlo.
2.Inserte el hilo a fondo en el terminal y gire el casquillo hacia la derecha para dejarlo debidamente conectado:
Compruebe que no queda nada de aislante debajo del terminal, únicamente el hilo desnudo.
3.Compruebe que queda bien conectado tirando ligeramente del cable.
Especificaciones
Systema. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Reflejo de graves de 2 vías Impedancia. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8 Ω Capacidad de manejo de potencia. . . . . . . . . . . . . . . . . . . . . . . . . Máximo: 50 W Tweeter de cúpula blanda. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20 mm Woofer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .133 mm Sensibilidad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86 dB/m
Dimensiones (An. x Al. x Pr.). . . . . . . . . . . . . . . . . . . . . . . . . .174 x 268 x 246 mm Peso. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.75 kg Accesorios. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Cables de altavoz: 2 m x 2 Manual del usuario (este documento)
Información para consumidores sobre recogida y eliminación de equipos viejos y pilas usadas
Estos símbolos en los productos, embalajes y/o documentos que los acompañan significan que los productos eléctricos y electrónicos y las pilas no deben mezclarse con la basura doméstica. Para que los productos viejos y las pilas usadas reciban un tratamiento de recuperación y reciclaje adecuado, por favor llévelos a los puntos de recogida pertinentes, de acuerdo con la legislación de su país y de las Directivas Europeas 2002/96/EC y 2006/66/EC.
Deshaciéndose correctamente de estos productos y de las pilas, usted contribuye a conservar recursos valiosos y a prevenir cualquier efecto negativo potencial sobre la salud humana y el medioambiente que podrían derivarse de una gestión incorrecta de estos residuos.
Para más información sobre la recogida y el reciclaje de productos viejos y pilas usadas, por favor contacte con su ayuntamiento, con el servicio local de recogida de basuras o con el punto de venta donde los adquirió.
Información sobre cómo deshacerse de estos productos en otros países fuera de la Unión Europea
Estos símbolos solamente son válidos en la Unión Europea. Si desea deshacerse de estos productos, por favor contacte con las autoridades locales o con su distribuidor e infórmese del método adecuado para ello.
Nota para el símbolo de las pilas (los 2 ejemplos de símbolos abajo a la derecha): Este símbolo podría utilizarse junto a un símbolo químico. En tal caso cumple con lo dispuesto por la Directiva para cuando hay elementos químicos involucrados.
ESPAÑOL
