Connections

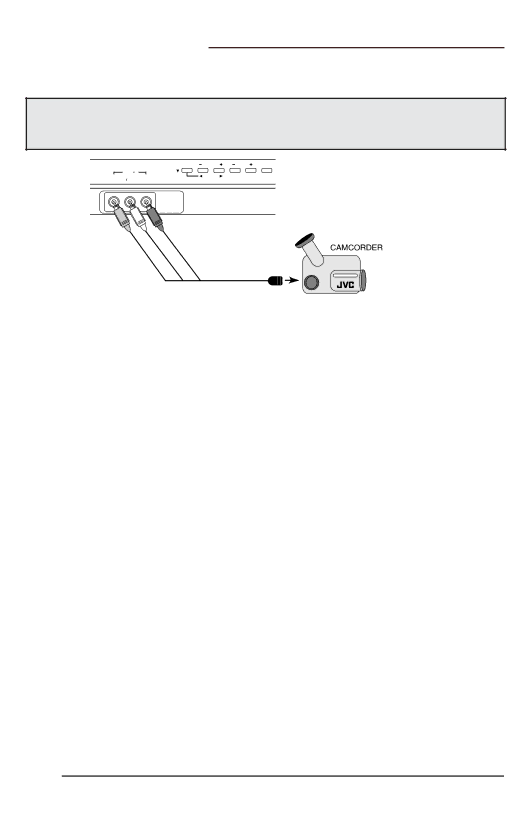

Connecting a Camcorder

You may connect a camcorder to your television by using the front input jacks. You may also connect a game console or other equipment using these jacks. Camcorders and game consoles may also be connected to the television’s rear input jacks.

MENU

CHANNEL

VOLUME

POWER

	INPUT 3
VIDEO	AUDIO	OPERATE
	L MONO	R

1)Connect the yellow video cable out from the Camcorder’s Video Output, in to the TV’s Video Input jack.

2)Connect the white audio cable out from the Camcorder’s Left Audio Output, in to the TV’s Left Audio Input jack.

3)Connect the red audio cable out from the Camcorder’s Right Audio Output, in to the TV’s Right Audio Input jack.

•If your Camcorder is a mono sound model it will have only one audio jack. Connect it to the TV’s Left Audio jack.

14
