Branchement et installation

Étape 2

Branchement des composants vidéo au filtre vidéo

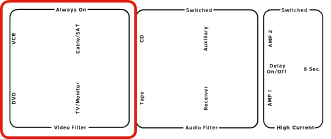

La console d’alimentation PF31 Belkin PureAV contient un filtre vidéo indépendant qui a été optimisé afin de nettoyer et conditionner l’alimentation de tous vos composants vidéo. Le filtre vidéo isole aussi les composants vidéo des composants audio et à haute tension. Les sorties de filtre vidéo sont « Always ON » (toujours sous tension) lorsque la console d’alimentation est branchée dans une prise CA en direct.

A.Fixez les étiquettes Belkin PureAV pour les cordons d’alimentation de chacun des composants avant de brancher le cordon dans la sortie correspondante sur la console d’alimentation.

B.Magnétoscope – Branchez votre cordon d’alimentation de votre magnétoscope à la sortie « VCR ».

C.HDTV – Branchez votre cordon d’alimentation DVD à la sortie « DVD ».

D.Câble/Satellite – Branchez le cordon d’alimentation de votre récepteur de câble ou satellite dans la sortie étiquetée « Câble/SAT ».

E.TV – Branchez le cordon d’alimentation de votre téléviseur ou de votre moniteur à la sortie « TV/Monitor ».

Remarque : Vous pouvez brancher tout type de composant vidéo dans n’importe quelle sortie de filtre vidéo. Vous n’êtes pas limité aux composants énumérés ci-dessus.

-Console d'alimentation PureAV

8
