Belkin PF31 user manual Étape Branchement des composants audio au filtre audio

Page 30

Console d'alimentation PureAV

Branchement et installation

Étape 3

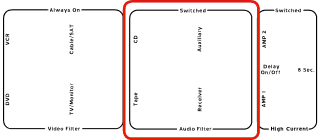

Branchement des composants audio au filtre audio

La console d’alimentation PF31 Belkin PureAV contient un filtre audio indépendant qui a été optimisé afin de nettoyer et conditionner l’alimentation de tous vos composants audio. Le filtre audio isole aussi les composants audio des composants vidéo et à haute tension. Les sorties des filtres audio sont « Switched » et sont contrôlés par le bouton « Switched » sur le devant de la console d’alimentation.

A.Fixez les étiquettes Belkin PureAV pour les cordons d’alimentation de chacun des composants avant de brancher le cordon dans la sortie correspondante sur la console d’alimentation.

B.CD – Branchez le cordon d’alimentation de votre lecteur CD

àla sortie « CD ».

C.Bande magnétique – Branchez le cordon d’alimentation de votre lecteur de bande magnétique à la sortie « Tape ».

D.Auxiliaire – On peut brancher tout autre composant audio

àcette sortie.

E.Récepteur (Préampli) – Branchez le cordon d’alimentation de votre récepteur ou votre préampli à la prise « Receiver ».

Remarque : Vous pouvez brancher tout type de composant audio dans n’importe quelle sortie de filtre audio. Vous n’êtes pas limité aux composants énumérés ci-dessus.

11
