Panasonic AJ-HDX900MC manual Front Case Section, Front Case 1 Assembly, E24, 537, PRT-8

Page 10

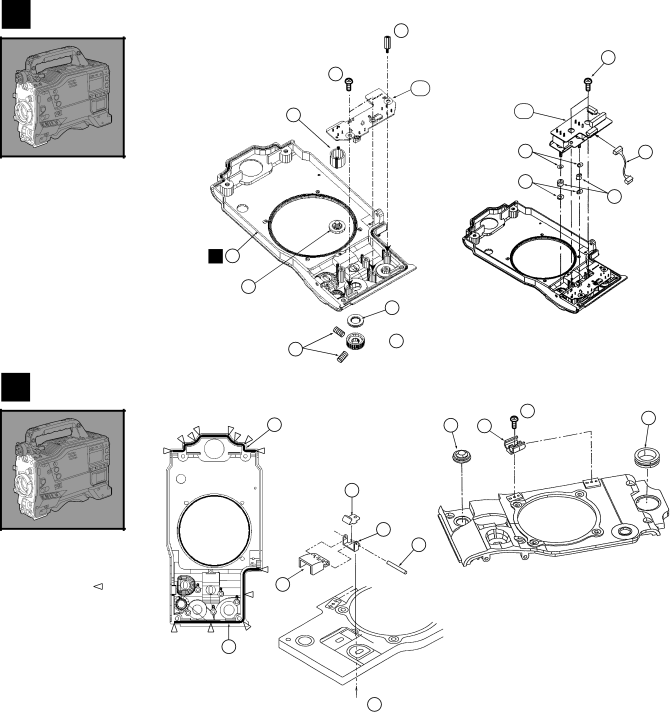

FFRONT CASE SECTION

9

51

52

E24

3

E23



537

8

4

FRONT CASE 1 ASS'Y G 1

(Page PRT-8)

2

6

5

50

GFRONT CASE 1 ASSEMBLY





51

1

8

3

2

4

5

6

: Lock tight

7

1

50

Ref.No.

Part No.

Part Name & Description

Pcs

Remarks















FRONT CASE SECTION















F-1

VYK1R08

FRONT CASE 1 ASS'Y

1













F-2

VGU9299

MENUBUTTON

1













F-3

VGQ7131

BUTTON HOLDER PLATE

1













F-4

VMT1432

WATERPROOF CUSHION

2













F-5

VGU9861

MENU KNOB

1













F-6

VMG1317

MENU WATERPROOF RUBBER

1













F-7

VEE0W38

FRONT JOG CABLE

1













F-8

VMG1140

RAIN COVER SPONGE

2













F-9

VMX3298

POST (2.6SQ-13)

1























F-50

XXEV2W4FP

SCREW

2













F-51

XYN3+C6FJ

SCREW

2













F-52

XYN26+J6FJ

SCREW

3













F-53

VMX1312

WASHER

2























F-E23

VEP80C57D

FRONT SW P.C.BOARD

1













F-E24

VEP80C58C

MENU SW P.C.BOARD

1























Ref.No.

Part No.

Part Name & Description

Pcs



Remarks

















FRONT CASE ASS'Y (VYK1R08)



















G-1

VMG0832

TUBE

1

(1m)















G-2

VJF1256

CABLE CLAMPER

2

















G-3

VMG0948

EVF RUBBER SHIELD

1

















G-4

VMC1210

FRONT DOOR PLATE SPRING

1

















G-5

VMP4850

FRONT DOOR ANGLE

1

















G-6

VMS4088

FRONT DOOR ANGLE PIN

1

















G-7

VKF2485

FRONT DOOR

1

















G-8

VXU1620

RUBBER BUTTON ASS'Y

1





























G-50

XYN2+C4FJ

SCREW

1

















G-51

XSB2+4FJK

SCREW

2





































































































PRT-8
