Poste Negativo Conectado a Tierra

1.Inspeccione la polaridad de los postes de la batería. La caja de la batería estará marcada por cada poste: POSITIVA (POS, P, +) y NEGATIVA (NEG, N, -). NOTA: El poste positivo de la batería generalmente tiene un diámetro mayor que el poste negativo.

2.Fije un cable aislado de batería de 24 pulgadas de largo (o mayor) de calibre 6 (AWG) al poste NEGATIVO (NEG, N, - ) de la batería. (No se provee el cable de 24". Usted puede comprarlo en la mayoría de las tiendas de repuestos automotores.)

3.Conecte la pinza de conexión POSITIVA (ROJA) del cargador al poste POSITIVO (POS, P, +) del cargador. Haga oscilar la pinza de conexión para efectuar una buena conexión.

4.Colóquese en posición y lleve el extremo libre del cable de 24 pulgadas tan alejado de la batería como sea posible. A continuación conecte la pinza de conexión NEGATIVA (NEGRA) del conector al extremo libre del cable.

ADVERTENCIA: Al efectuar la conexión final no enfrente la batería. Oscile la pinza de conexión para efectuar una buena conexión.

5.Enchufe el cargador a una toma de corriente de 120 voltios de corriente alterna con conexión a tierra.

6.Seleccione carga manual o automática; vea los controles de carga.

7.Desenchufe el cargador del tomacorriente de CA cuando la batería está completamente cargada.

POSITIVO	NEGATIVO
		CARGADOR
ACUMULADOR		CORDON
ACUMULADOR		ELECTRICO
+	-	ELECTRICO
+	-
		A TOMA
	CABLE DE 60,9	CON
	CABLE DE 60,9	CONEXION
	cm (24 pul.)	A TIERRA
	CALIBRE 6

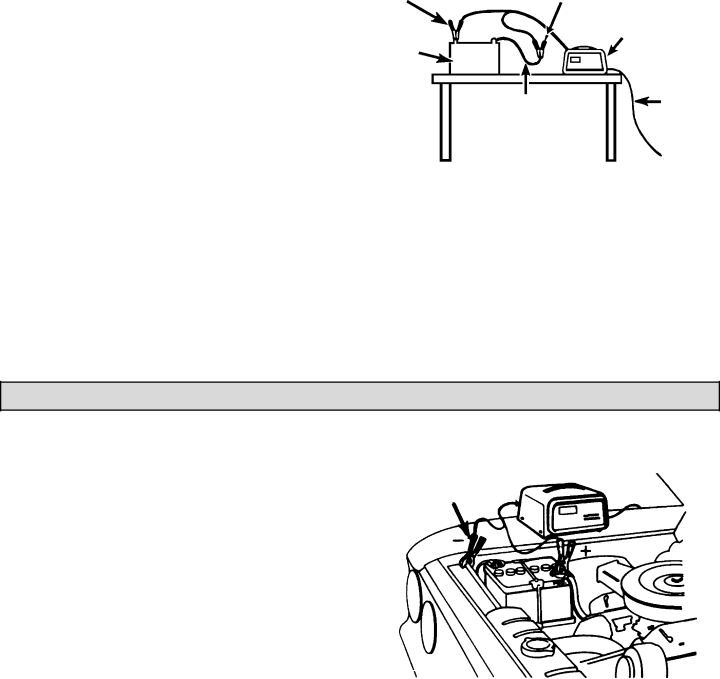

FIGURA 1. CONECTE LA PINZA NEGATIVA DEL ACUMULADOR AL

EXTREMO DEL CABLE DE 60,9 cm (24 pul.)

8.Cuando la batería está cargada y el cargador está desenchufado:

(1)Saque la pinza de conexión del extremo del extremo Negativo del cable, y a continuación

(2)Saque la pinza de conexión del poste Positivo de la batería, en ese orden.

9. Limpie y almacene el cargador de la batería.

ADVERTENCIA: Asegúrese que el área alrededor de la batería esté bien ventilada mientras se carga la batería. El gas puede soplarse alejado usando una pieza de cartón u otro material no metálico como un abanico.

INSTRUCCIONES DE OPERACION: CARGA DE LA BATERIA EN EL VEHICULO

Al cargar la batería en el vehículo tenga cuidado en determinar el tipo de batería y cuál de los postes está conectado a tierra. Siga los pasos siguientes cuando la batería está instalada en un vehículo para reducir el riesgo de una chispa cerca de la batería.

ADVERTENCIA: Una chispa cerca de la batería puede causar la explosión de la batería.

1.Coloque en posición el cordón de potencia de CA y los cordones de carga de CC para reducir el riesgo de daño por parte del capó, puerta o piezas móviles del motor.

2.Manténgase alejado de aletas de ventilador, correas, poleas y otras piezas que puedan causar lesiones.

3.Inspeccione la polaridad de los postes de la batería: POSITIVA (POS, P, +) y NEGATIVA (NEG, N, -).

NOTA : El poste positivo de la batería generalmente tiene un diámetro mayor que el poste negativo.

4.Determine cuál poste de la batería está conectado al chasis. NOTA: El poste negativo está generalmente conectado a tierra.

5A. Para un vehículo conectado a tierra por el negativo, conecte la pinza de conexión POSITIVA (ROJA) del cargador de batería al poste POSITIVO (POS, P, +) no conectado a tierra de la batería. Conecte la pinza de conexión NEGATIVA (NEGRA) al chasis del vehículo o al bloque del motor alejado de la batería. Conecte a una pieza de metal de grueso calibre de la carrocería o del bloque del motor.

ADVERTENCIA: No conecte las pinzas de conexión al carburador, tuberías de combustible ni piezas de la carrocería de lámina metálica. NOTA: Fije las pinzas de conexión al poste de la batería y gire o haga oscilar varias veces para efectuar una buena conexión. Esto tiende a evitar que las pinzas de conexión se deslicen de los terminales y ayuda a reducir el riesgo de producción de chispas.

POSTE POSITIVO CONECTADO A TIERRA

5B. Para un vehículo conectado a tierra por el positivo, conecte la pinza de conexión NEGATIVA (NEGRA) del cargador de la batería al poste NEGATIVO (NEG, N, -) no conectado a tierra. Conecte la pinza de conexión POSITIVA (ROJA) al chasis del vehículo o al bloque del motor alejado de la batería. Conecte a una pieza de metal sin pintar de grueso calibre de la carrocería o del bloque del motor.

TIERRA (NEG)

FIGURA 2. CONEXION A UN ACUMULADOR DE

CONEXION NEGATIVA A TIERRA

6.Conecte el cordón de potencia de CA y a continuación efectúe los cambios deseados de posición. (Vea Carga de Batería - sección H).

7.Observe el medidor por una respuesta apropiada, y si algo no parece correcto refiérase a la sección de localización de fallas de este manual.

8.Desenchufe el cargador del tomacorriente de CA cuando la batería está completamente cargada.

9.Cuando la batería está cargada y el cargador está desenchufado: (1) Saque la pinza de conexión del chasis del vehículo, y a continuacion; (2) Saque la pinza de conexión del poste de la batería, en ese orden.

10.Limpie y almacene el cargador de la batería.
