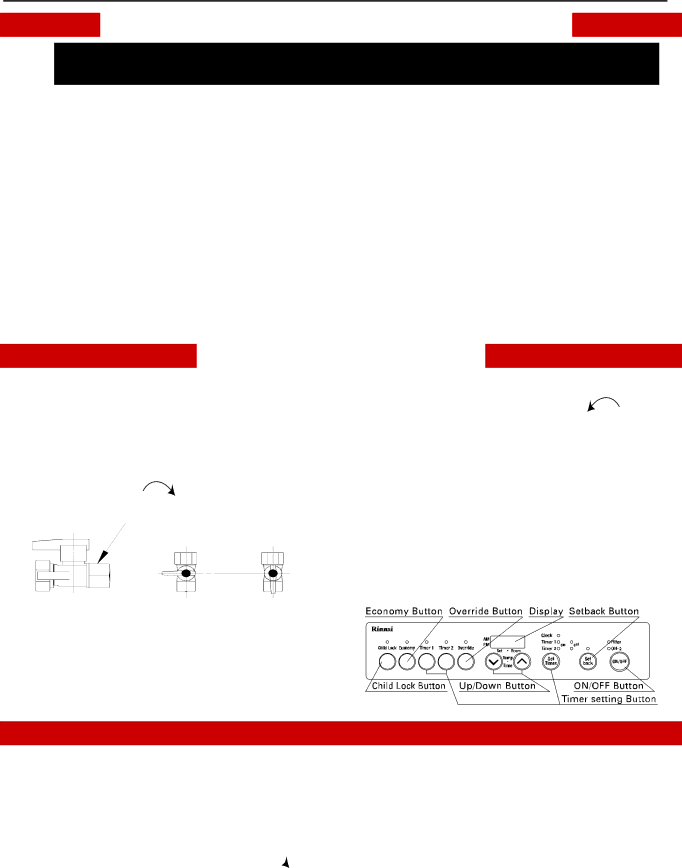

Instructions de mise en œuvre

À LIRE AVANT DE METTRE EN MARCHE, POUR VOTRE SÉCURITÉ

Si vous ne suivez pas ces instructions à la lettre, il peut en résulter incendie ou explosion, entraînant dégâts et blessures sérieuses ou mortelles.

A.Cet appareil ne comporte pas de veilleuse. Il est équipé d’un dispositif d’allumage qui allume automatiquement le brûleur. Ne tentez pas d’allumer le brûleur manuellement.

B.AVANT DE FAIRE FONCTIONNER, reniflez tout autour de l’appareil pour déceler une odeur de gaz. Reniflez près du plancher car certains gaz sont plus lourds que l’air et peuvent s’accumuler au niveau du sol.

QUE FAIRE SI VOUS SENTEZ UNE ODEUR DE GAZ

Ne tentez pas d’allumer d’appareil.

Ne touchez à aucun interrupteur, ni à aucun téléphone de trouvant dans le bâtiment.

Appelez immédiatement votre fournisseur de gaz depuis un voisin et suivez ses instructions.

Si vous ne pouvez pas le joindre, appelez le service des incendies.

C.Ne poussez ou tournez la manette d’admission du gaz qu’à la main, n’utilisez jamais d’outil. Si la manette reste coincée, n’essayez pas de la réparer, appelez un technicien de dépannage qualifié. Le fait de forcer ou de tenter une réparation vous-même peut amener un incendie ou une explosion.

D.N’utilisez plus cet appareil s’il a été plongé dans l’eau même partiellement. Faites inspecter l’appareil par un technicien qualifié et remplacez toute pièce du système de contrôle et toute commande qui ont été plongées dans l’eau.

INSTRUCTIONS DE DÉMARRAGE

1.Définir le thermostat à la valeur la plus faible.

2.Désactiver tous les électrique pour l'application en utilisant le bouton ON/OFF sur le panneau de configuration. Localisez le robinet de gaz manuelle sur la face arrière du chauffage.

3.Activer la vanne manuelle dans le sens horaire pour le

plein OFF position.

Vanne manuelle

FERMÉ OUVERT

5.Tourner le robinet de gaz manuelle dans le sens inverse de la totalité de la position de marche.

6.Allumez tous les électrique pour l'application en utilisant le bouton ON/OFF.

7.Définir le thermostat pour le paramètre de votre choix.

8.Brûleur est allumé lorsque feu indicateur «ON tour rouge.

9.«"ON indicateur et code de faute 11, flash lorsque brûleur ne parvient pas à mettre le feu.

10.Si le matériel ne fonctionne pas, suivez les instructions "To Turn Off gaz pour matériel" et appelez votre fournisseur de service de technicien ou de gaz. Consultez le manuel pour plus d'informations.

4. Attendez cinq (5) minutes pour effacer tout gaz. Puis l'odeur de gaz, dont près de la parole. Si vous odeur de gaz, STOP ! Suivez "B" dans les informations de sécurité ci-dessus. Si vous n'odeur de gaz, passez à l'étape suivante.

COUPURE DE L’ALIMENTATION EN GAZ DE L’APPAREIL

1.Positionnez le thermostat sur le réglage de consigne le plus bas possible.

2.Coupez l’alimentation électrique de l’appareil par le bouton marche/arrêt (ON/OFF).

3.Repérez le robinet de coupure manuelle de gaz sur le côté du chauffage. Tournez-le dans le sens horaire jusqu’à la fermeture totale (position OFF).

REMARQUE : Le ventilateur va continuer de tourner jusqu’au refroidissement de l’appareil. Ne coupez pas l’appareil en débranchant la fiche de la prise secteur. Gardez le brûleur et le compartiment de contrôle propres. Reportez-vous aux instructions d’installation et d’utilisation.
