Page 31

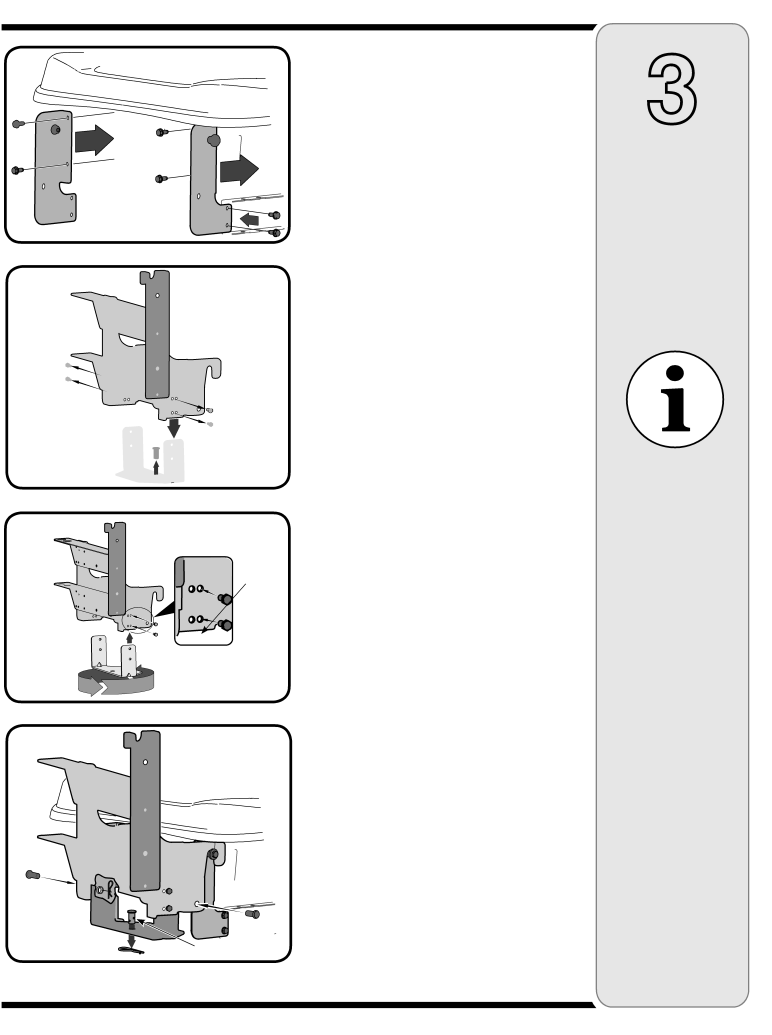

Figure 3-3

Figure 3-4

Orifices intérieurs

Figure 3-5

Orifice supérieur

Figure 3-6

Montage des paliers

supports

Modèle de la série 700

1.Trouvez les huit vis de battement de soi fournies dans votre paquet de matériel (D1 de la Figue 2-2). Attachez la parenthèse de soutien de receveur d’herbe d’assistant en utilisant quatre des vis fournies dans la position comme montré dans la Figue 3-3. Placez la parenthèse de soutien de receveur d’herbe de main gauche dans la position et sûr avec les quatre autres vis.

NOTEZ: Pour l’installation plus facile, mettez d’abord en ligne et commencez toutes les quatre vis dans chaque parenthèse avant le fait de serrer.

2.Insérez un verrou de sort (C1 dans la Figue 2-2) par une entretoise d’épaule, (C2 dans la Figue 2-2) et sûr avec un 3/8” le Sort la Noix de FlangeLock (D2 dans la Figue 2-2). Serrez-vous solidement. Répétez-vous sur d’autre côté.

REMARQUE: Si le système de collecte d’herbe est retiré pour une raison quelconque, il est inutile d’enlever les paliers du tracteur.

Montage du support de

fixation

1.Retirez les deux écrous et vis situés de chaque côté du support de fixation, qui maintiennent la plaque d‘attache. Voir la Figure 3-4.

NOTEZ: l’épingle de clevis et le clip d’épingle peuvent venir pré-installés dans la plaque de problème de l’usine. Si c’est le cas, enlever l’épingle de clevis main- tenant en enlevant le clip d’épingle et lifitng l’épingle de clevis dehors comme vu dans la Figue 3-4.

2.Tournez la plaque d’attache à 180° par rapport à sa position d’origine. Revissez les quatre boulons dans le support de fixation et le châssis de la plaque d’attache, en les fixant avec les écrous enlevés précédemment. Utilisez les orifices intérieurs (les plus proches des crochets de montage) du support de fixation. Consultez la Figure 3-5.

3.Placer les fins crochues de l’assemblage de support de fixation à l’extérieur de la parenthèse de soutien et sur les verrous d’épaule des deux côtés. Protégez chaque support de fixation avec une épingle de clevis (A1 de la Figue 2-2) et du clip d’épingle (A2 de la Figue 2-2) du paquet de matériel. Voir la Figue 3-6.

4.Insert the clevis pin (B1 in Fig. 2-2) through the aligned holes in both the bracket assembly and the hitch plate and secure with the hairpin clip (B2 in Fig. 2-2). See Fig. 3-6.

IMPORTANT: Deux orifices sont présents sur la broche d’articulation. Assurez-vous d’insérer l’anneau de retenue dans l’orifice supérieur pour fixer correctement le support à la plaque d’attache.

3

Montage du

palier sup- port et du support de fixation

Modèle de la série 700

NOTEZ:

Pour l’installation plus facile, mettez d’abord en ligne et commencez toutes les quatre vis dans chaque parenthèse avant le fait de serrer.

Si le système de

collecte d’herbe est retiré pour une raison quelconque, il est inutile d’enlever les paliers du tracteur.

IMPORTANT:

Deux orifices sont

présents sur la

broche d’articulation.

Assurez-vous

d’insérer l’anneau de retenue dans l’orifice supérieur pour fixer correctement le support à la plaque d’attache.

31
