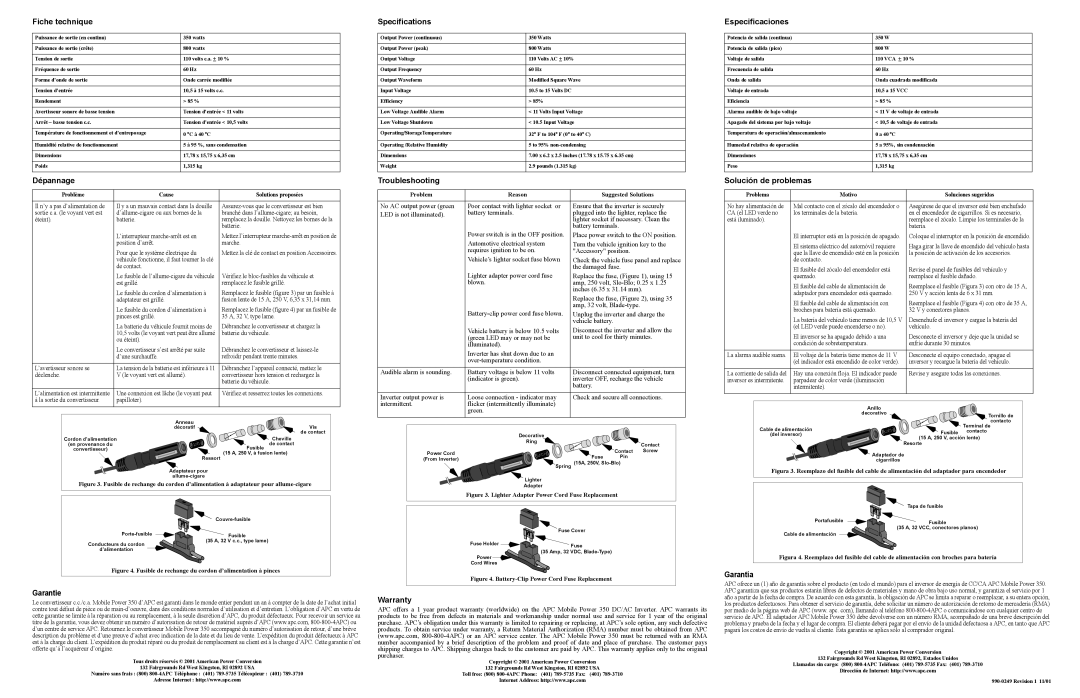

Fiche technique

Puissance de sortie (en continu)

350 watts





Puissance de sortie (crête)

800 watts





Tension de sortie

110 volts c.a. + 10 %





Fréquence de sortie

60 Hz





Forme d’onde de sortie

Onde carrée modifiée





Tension d’entrée

10,5 à 15 volts c.c.





Rendement

> 85 %





Avertisseur sonore de basse tension

Tension d’entrée < 11 volts





Arrêt – basse tension c.c.

Tension d’entrée < 10,5 volts





Température de fonctionnement et d’entreposage

0 oC à 40 oC

Humidité relative de fonctionnement

5 à 95 %, sans condensation





Dimensions

17,78 x 15,75 x 6,35 cm





Poids

1,315 kg





Dépannage

Problème

Cause

Solutions proposées







Il n’y a pas d’alimentation de

Il y a un mauvais contact dans la douille

Assurez-vous que le convertisseur est bien

sortie c.a. (le voyant vert est

d’allume-cigare ou aux bornes de la

branché dans l’allume-cigare; au besoin,

éteint).

batterie.

remplacez la douille. Nettoyez les bornes de la





batterie.



L’interrupteur marche-arrêt est en

Mettez l’interrupteur marche-arrêt en position de



position d’arrêt.

marche.



Pour que le système électrique du

Mettez la clé de contact en position Accessoires.



véhicule fonctionne, il faut tourner la clé





de contact.





Le fusible de l’allume-cigare du véhicule

Vérifiez le bloc-fusibles du véhicule et



est grillé.

remplacez le fusible grillé.



Le fusible du cordon d’alimentation à

Remplacez le fusible (figure 3) par un fusible à



adaptateur est grillé.

fusion lente de 15 A, 250 V, 6,35 x 31,14 mm.



Le fusible du cordon d’alimentation à

Remplacez le fusible (figure 4) par un fusible de



pinces est grillé.

35 A, 32 V, type lame.



La batterie du véhicule fournit moins de

Débranchez le convertisseur et chargez la



10,5 volts (le voyant vert peut être allumé

batterie du véhicule.



ou éteint).





Le convertisseur s’est arrêté par suite

Débranchez le convertisseur et laissez-le



d’une surchauffe.

refroidir pendant trente minutes.







L’avertisseur sonore se

La tension de la batterie est inférieure à 11

Débranchez l’appareil connecté, mettez le

déclenche.

V (le voyant vert est allumé).

convertisseur hors tension et rechargez la





batterie du véhicule.







L’alimentation est intermittente

Une connexion est lâche (le voyant peut

Vérifiez et resserrez toutes les connexions.

à la sortie du convertisseur.

papilloter).









Anneau

Vis

décoratif



de contact

Cordon d’alimentation

Cheville

(en provenance du

de contact

convertisseur)

Fusible

Ressort

(15 A, 250 V, à fusion lente)



Adaptateur pour



allume-cigare



Figure 3. Fusible de rechange du cordon d’alimentation à adaptateur pour allume-cigare

35

Couvre-fusible

Porte-fusible

Fusible

Conducteurs du cordon

(35 A, 32 V c.c., type lame)

d’alimentation



Figure 4. Fusible de rechange du cordon d’alimentation à pinces

Garantie

Le convertisseur c.c./c.a. Mobile Power 350 d’APC est garanti dans le monde entier pendant un an à compter de la date de l’achat initial contre tout défaut de pièce ou de main-d’oeuvre, dans des conditions normales d’utilisation et d’entretien. L’obligation d’APC en vertu de cette garantie se limite à la réparation ou au remplacement, à la seule discrétion d’APC, du produit défectueux. Pour recevoir un service au titre de la garantie, vous devez obtenir un numéro d’autorisation de retour de matériel auprès d’APC (www.apc.com, 800-800-4APC) ou d’un centre de service APC. Retournez le convertisseur Mobile Power 350 accompagné du numéro d’autorisation de retour, d’une brève description du problème et d’une preuve d’achat avec indication de la date et du lieu de vente. L’expédition du produit défectueux à APC est à la charge du client. L’expédition du produit réparé ou du produit de remplacement au client est à la charge d’APC. Cette garantie n’est offerte qu’á l’acquéreur d’origine.

Tous droits réservés © 2001 American Power Conversion

132 Fairgrounds Rd West Kingston, RI 02892 USA

Numéro sans frais : (800) 800-4APC Téléphone : (401) 789-5735 Télécopieur : (401) 789-3710

Adresse Internet : http://www.apc.com

Specifications

Output Power (continuous)

350 Watts





Output Power (peak)

800 Watts





Output Voltage

110 Volts AC + 10%





Output Frequency

60 Hz





Output Waveform

Modified Square Wave





Input Voltage

10.5 to 15 Volts DC





Efficiency

> 85%





Low Voltage Audible Alarm

< 11 Volts Input Voltage





Low Voltage Shutdown

< 10.5 Input Voltage





Operating/StorageTemperature

32o F to 104o F (0o to 40o C)

Operating /Relative Humidity

5 to 95% non-condensing





Dimensions

7.00 x 6.2 x 2.5 inches (17.78 x 15.75 x 6.35 cm)





Weight

2.9 pounds (1.315 kg)





Troubleshooting

Problem

Reason

Suggested Solutions







No AC output power (green

Poor contact with lighter socket or

Ensure that the inverter is securely

LED is not illuminated).

battery terminals.

plugged into the lighter, replace the





lighter socket if necessary. Clean the



Power switch is in the OFF position.

battery terminals.



Place power switch to the ON position.



Automotive electrical system

Turn the vehicle ignition key to the



requires ignition to be on.

"Accessory" position.



Vehicle’s lighter socket fuse blown

Check the vehicle fuse panel and replace





the damaged fuse.



Lighter adapter power cord fuse

Replace the fuse, (Figure 1), using 15



blown.

amp, 250 volt, Slo-Blo; 0.25 x 1.25





inches (6.35 x 31.14 mm).





Replace the fuse, (Figure 2), using 35



Battery-clip power cord fuse blown.

amp, 32 volt, Blade-type.



Unplug the inverter and charge the





vehicle battery.



Vehicle battery is below 10.5 volts

Disconnect the inverter and allow the



(green LED may or may not be

unit to cool for thirty minutes.



illuminated).





Inverter has shut down due to an





over-temperature condition.









Audible alarm is sounding.

Battery voltage is below 11 volts

Disconnect connected equipment, turn



(indicator is green).

inverter OFF, recharge the vehicle





battery.







Inverter output power is

Loose connection - indicator may

Check and secure all connections.

intermittent.

flicker (intermittently illuminate)





green.









Decorative







Ring





Contact







Power Cord



Contact

Screw

Fuse

Pin



(From Inverter)



(15A, 250V, Slo-Blo)



Spring



Lighter







Adapter







Figure 3. Lighter Adapter Power Cord Fuse Replacement





35

Fuse Cover





Fuse Holder



Fuse

Power



(35 Amp, 32 VDC, Blade-Type)





Cord Wires





Figure 4. Battery-Clip Power Cord Fuse Replacement

Warranty

APC offers a 1 year product warranty (worldwide) on the APC Mobile Power 350 DC/AC Inverter. APC warrants its products to be free from defects in materials and workmanship under normal use and service for 1 year of the original purchase. APC’s obligation under this warranty is limited to repairing or replacing, at APC’s sole option, any such defective products. To obtain service under warranty, a Return Material Authorization (RMA) number must be obtained from APC (www.apc.com, 800-800-4APC) or an APC service center. The APC Mobile Power 350 must be returned with an RMA number accompanied by a brief description of the problem and proof of date and place of purchase. The customer pays shipping charges to APC. Shipping charges back to the customer are paid by APC. This warranty applies only to the original purchaser.

Copyright © 2001 American Power Conversion

132 Fairgrounds Rd West Kingston, RI 02892 USA

Toll free: (800) 800-4APC Phone: (401) 789-5735 Fax: (401) 789-3710

Internet Address: http://www.apc.com

Especificaciones

Potencia de salida (continua)

350 W





Potencia de salida (pico)

800 W





Voltaje de salida

110 VCA + 10 %





Frecuencia de salida

60 Hz





Onda de salida

Onda cuadrada modificada





Voltaje de entrada

10,5 a 15 VCC





Eficiencia

> 85 %





Alarma audible de bajo voltaje

< 11 V de voltaje de entrada





Apagado del sistema por bajo voltaje

< 10,5 de voltaje de entrada





Temperatura de operación/almacenamiento

0 a 40 oC

Humedad relativa de operación

5 a 95%, sin condensación





Dimensiones

17,78 x 15,75 x 6,35 cm





Peso

1,315 kg





Solución de problemas

Problema

Motivo

Soluciones sugeridas







No hay alimentación de

Mal contacto con el zócalo del encendedor o

Asegúrese de que el inversor esté bien enchufado

CA (el LED verde no

los terminales de la batería.

en el encendedor de cigarrillos. Si es necesario,

está iluminado).



reemplace el zócalo. Limpie los terminales de la





batería.



El interruptor está en la posición de apagado.

Coloque el interruptor en la posición de encendido.



El sistema eléctrico del automóvil requiere

Haga girar la llave de encendido del vehículo hasta



que la llave de encendido esté en la posición

la posición de activación de los accesorios.



de contacto.





El fusible del zócalo del encendedor está

Revise el panel de fusibles del vehículo y



quemado.

reemplace el fusible dañado.



El fusible del cable de alimentación de

Reemplace el fusible (Figura 3) con otro de 15 A,



adaptador para encendedor está quemado.

250 V y acción lenta de 6 x 31 mm.



El fusible del cable de alimentación con

Reemplace el fusible (Figura 4) con otro de 35 A,



broches para batería está quemado.

32 V y conectores planos.



La batería del vehículo tiene menos de 10,5 V

Desenchufe el inversor y cargue la batería del



(el LED verde puede encenderse o no).

vehículo.



El inversor se ha apagado debido a una

Desconecte el inversor y deje que la unidad se



condición de sobretemperatura.

enfríe durante 30 minutos.







La alarma audible suena.

El voltaje de la batería tiene menos de 11 V

Desconecte el equipo conectado, apague el



(el indicador está encendido de color verde).

inversor y recargue la batería del vehículo.







La corriente de salida del

Hay una conexión floja. El indicador puede

Revise y asegure todas las conexiones.

inversor es intermitente.

parpadear de color verde (iluminación





intermitente).











Anillo







decorativo



Tornillo de







contacto

Cable de alimentación





Terminal de



Fusible

contacto

(del inversor)









(15 A, 250 V, acción lente)



Resorte





Adaptador de







cigarrillos





Figura 3. Reemplazo del fusible del cable de alimentación del adaptador para encendedor

35

Tapa de fusible

Portafusible

Fusible

Cable de alimentación

(35 A, 32 VCC, conectores planos)



Figura 4. Reemplazo del fusible del cable de alimentación con broches para batería

Garantía

APC ofrece un (1) año de garantía sobre el producto (en todo el mundo) para el inversor de energía de CC/CA APC Mobile Power 350. APC garantiza que sus productos estarán libres de defectos de materiales y mano de obra bajo uso normal, y garantiza el servicio por 1 año a partir de la fecha de compra. De acuerdo con esta garantía, la obligación de APC se limita a reparar o reemplazar, a su entera opción, los productos defectuosos. Para obtener el servicio de garantía, debe solicitar un número de autorización de retorno de mercadería (RMA) por medio de la página web de APC (www. apc. com), llamando al teléfono 800-800-4APC o comunicándose con cualquier centro de servicio de APC. El adaptador APC Mobile Power 350 debe devolverse con un número RMA, acompañado de una breve descripción del problema y prueba de la fecha y el lugar de compra. El cliente deberá pagar por el envío de la unidad defectuosa a APC, en tanto que APC pagará los costos de envío de vuelta al cliente. Esta garantía se aplica sólo al comprador original.

Copyright © 2001 American Power Conversion

132 Fairgrounds Rd West Kingston, RI 02892, Estados Unidos

Llamadas sin cargo: (800) 800-4APC Teléfono: (401) 789-5735 Fax: (401) 789-3710

Dirección de Internet: http://www.apc.com

990-0249 Revision 1 11/01
