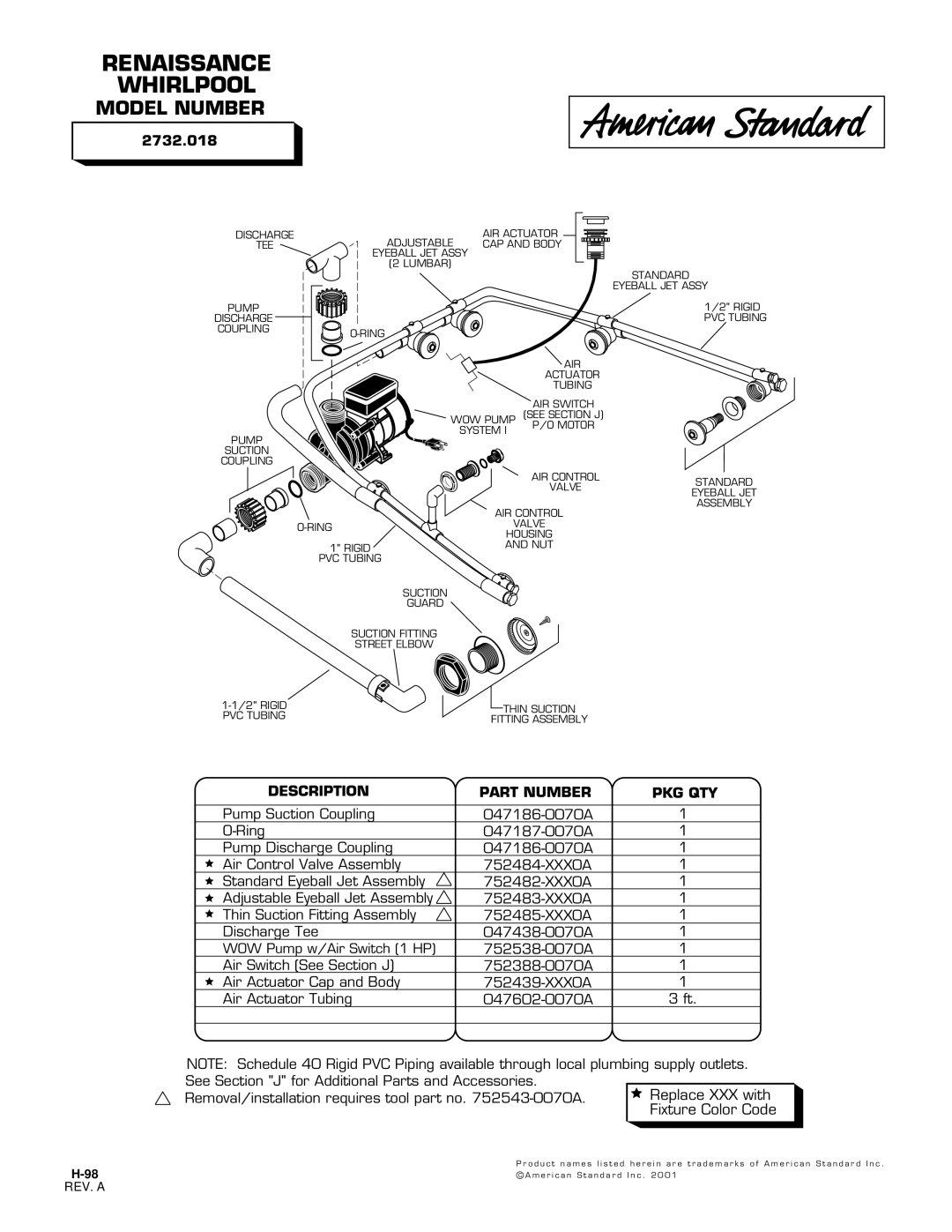

RENAISSANCE

RENAISSANCE

WHIRLPOOL

MODEL NUMBER

2732.018

DISCHARGE



ADJUSTABLE

AIR ACTUATOR



TEE



CAP AND BODY





EYEBALL JET ASSY









(2 LUMBAR)





STANDARD





















EYEBALL JET ASSY

PUMP









1/2" RIGID

DISCHARGE









PVC TUBING

COUPLING

O-RING



























AIR











ACTUATOR











TUBING











AIR SWITCH







WOW PUMP

(SEE SECTION J)









SYSTEM I

P/O MOTOR



PUMP



















SUCTION











COUPLING



















AIR CONTROL

STANDARD









VALVE









EYEBALL JET

















AIR CONTROL

ASSEMBLY











O-RING



VALVE







HOUSING













1" RIGID



AND NUT





PVC TUBING









SUCTION

GUARD

SUCTION FITTING

STREET ELBOW

1-1/2" RIGID

THIN SUCTION

PVC TUBING

FITTING ASSEMBLY



H-98

REV. A





DESCRIPTION

PART NUMBER

PKG QTY



















Pump Suction Coupling

047186-0070A

1









O-Ring

047187-0070A

1









Pump Discharge Coupling

047186-0070A

1









Air Control Valve Assembly

752484-XXX0A

1









Standard Eyeball Jet Assembly

752482-XXX0A

1









Adjustable Eyeball Jet Assembly

752483-XXX0A

1









Thin Suction Fitting Assembly

752485-XXX0A

1









Discharge Tee

047438-0070A

1









WOW Pump w/Air Switch (1 HP)

752538-0070A

1









Air Switch (See Section J)

752388-0070A

1









Air Actuator Cap and Body

752439-XXX0A

1









Air Actuator Tubing

047602-0070A

3 ft.









NOTE: Schedule 40 Rigid PVC Piping available through local plumbing supply outlets.

See Section "J" for Additional Parts and Accessories.







Replace XXX with

Removal/installation requires tool part no. 752543-0070A.









Fixture Color Code







P r o d u c t n a m e s l i s t e d h e r e i n a r e t r a d e m a r k s o f A m e r i c a n S t a n d a r d I n c .







C A m e r i c a n S t a n d a r d I n c . 2 0 0 1
