3.6 SURCHAUFFE

Le bloc d'alimentation inclut un capteur de protection anti-surchauffe, qui bascule et arrête le bloc d'alimentation à 110°C. Un tel état de surchauffe résulte généralement d'une surcharge de courant ou d'une panne du ventilateur de refroidissement.

3.7 PROTECTION CONTRE LES SURCHARGES

Les courants de surcharge vers le rail de sortie entraînent le basculement de la sortie avant qu'ils n'atteignent ou dépassent 110 à 140% à titre de protection. Les courants de surcharge doivent être progressivement diminués au taux minimum de 10A/s, à partir d'une pleine charge.

4.0 SÉQUENCE CHRONOLOGIQUE

T1 Temps de mise sous tension (500ms max.)

T2 Temps de montée (20ms max.)

T3 Délai de mise sous tension correcte (100ms < t3 <500ms)

T4 Délai de panne d'alimentation (1ms min.)

T5 Temps de maintien (20ms min.)

115V/230V (PLEINE CHARGE) : 1ms minimum

Caractéristiques du signal de marche/arrêt de la télécommande

MARCHE - BLOC D'ALIMENTATION

MIN

MAX







Basse tension d'entrée Vil

0.8V



Lil, faible courant d'entrée,Vin=0.4V



-1.6mA







Vih, haute tension d'entrée lin=-200uA

2.0V









Vih, circuit ouvert, lin=0



5.25V







4.2 AUXILIAIRE +5Vsb

Ce bloc d'alimentation est spécialement équipé d'un courant de sortie +5V d'attente indépendant de 2A max. Cette sortie fournit toujours +5V, sauf lorsque la ligne secteur est coupée.

4.3 REDÉMARRAGE AUTOMATIQUE

Si la sortie du bloc d'alimentation ne se situe plus dans les limites de régulation (cause : tension secteur), le bloc d'alimentation reprendra automatiquement son fonctionnement normal une fois que la tension secteur sera revenue dans la plage d'exploitation spécifiée.

CA-V

CA-SOUS

TENSION

CA-HORS

TENSION

BLOC-SOUS TENSION

VB= 4.75V

Forme D'onde +5

HAUT





























BAS



















































T2

















































































FORME D'ONDE P.G















T1





T3







OFF-RING

























MISE SOUS

ON-RING

















TENSION

POWER GOOD

HAUT

T4

POWER FAIL

T5 HOLD-UP

5.0

ENVIRONNEMENT :

0 à +65ºC

5.1

TEMPÉRATURE D'EXPLOITATION AMBIANTE

5.2

HUMIDITÉ RELATIVE D'EXPLOITATION AMBIANTE

20 à 85%

5.3

TEMPÉRATURE AMBIANTE DE STOCKAGE

-40 à +70ºC

5.4

HUMIDITÉ RELATIVE AMBIANTE DE STOCKAGE

10 à 95%

6.0EXIGENCES CE :

6.1Interférences électromagnétiques Conforme à FCC partie 15 classe B

6.2EXIGENCES DE SÉCURITÉ Conforme à UL 1950, 3ème édition

Conforme à EN 60950:1992 +A1:1993 +A2:1993 +A3:1995 +A4:1997 +A11:1997

Conforme à CEI 60950:1991 +A1:1992 +A2:1993 +A3:1995 +A4:1996

7.0Moyenne des temps de bon fonctionnement à 25°C =80 000 heures

8.0CONNECTEURS C.C. ET BOÎTIER EXIGÉ

FIGURE 1

4.1 TÉLÉCOMMANDE

Le bloc d'alimentation est mis sous/hors tension par un signal TTL.

Activé bas

Mise sous tension du bloc d'alimentation

Activé haut

Mise hors tension du bloc d'alimentation

13

14

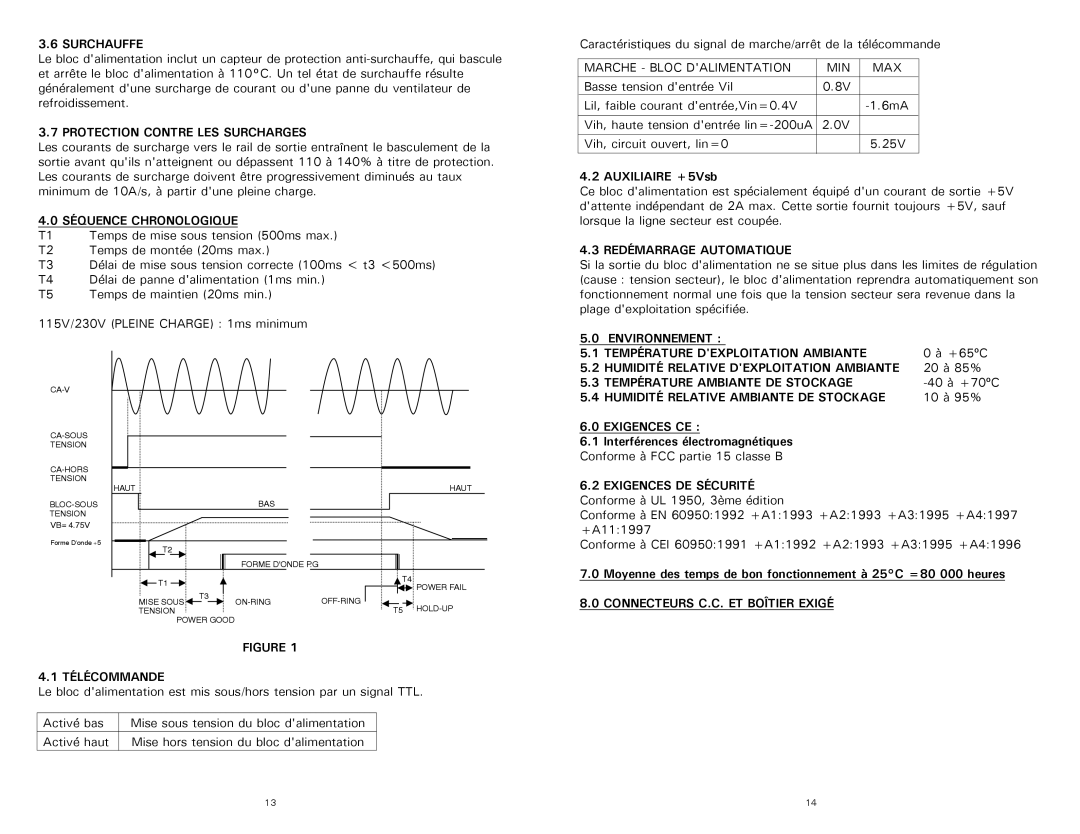

Page 9
Image 9
