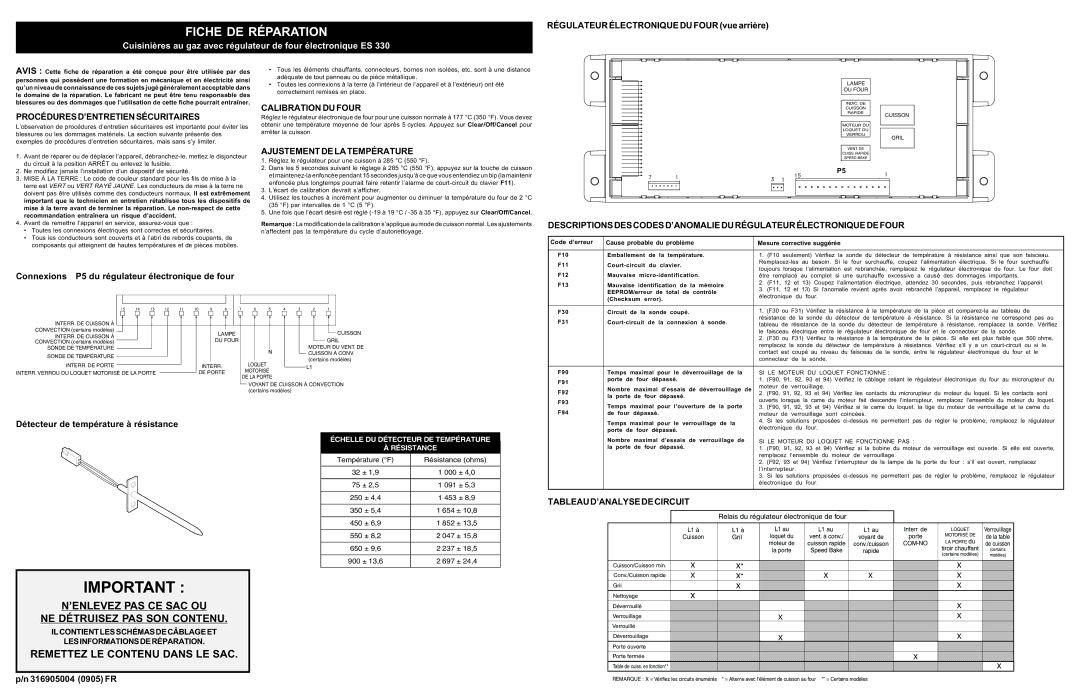

FICHE DE RÉPARATION
Cuisinières au gaz avec régulateur de four électronique ES 330
RÉGULATEUR ÉLECTRONIQUE DU FOUR (vue arrière)
AVIS : Cette fiche de réparation a été conçue pour être utilisée par des personnes qui possèdent une formation en mécanique et en électricité ainsi qu’un niveau de connaissance de ces sujets jugé généralement acceptable dans le domaine de la réparation. Le fabricant ne peut être tenu responsable des blessures ou des dommages que l’utilisation de cette fiche pourrait entraîner.
PROCÉDURES D’ENTRETIEN SÉCURITAIRES
L’observation de procédures d’entretien sécuritaires est importante pour éviter les blessures ou les dommages matériels. La section suivante présente des exemples de procédures d’entretien sécuritaires, mais sans s’y limiter.
1.Avant de réparer ou de déplacer l’appareil,
2.Ne modifiez jamais l’installation d’un dispositif de sécurité.
3.MISE À LA TERRE : Le code de couleur standard pour les fils de mise à la terre est VERT ou VERT RAYÉ JAUNE. Les conducteurs de mise à la terre ne doivent pas être utilisés comme des conducteurs normaux. Il est extrêmement important que le technicien en entretien rétablisse tous les dispositifs de mise à la terre avant de terminer la réparation. Le
4.Avant de remettre l’appareil en service,
•Toutes les connexions électriques sont correctes et sécuritaires.
•Tous les conducteurs sont couverts et à l’abri de rebords coupants, de composants qui atteignent de hautes températures et de pièces mobiles.
•Tous les éléments chauffants, connecteurs, bornes non isolées, etc. sont à une distance adéquate de tout panneau ou de pièce métallique.
•Toutes les connexions à la terre (à l’intérieur de l’appareil et à l’extérieur) ont été correctement remises en place.
CALIBRATION DU FOUR
Réglez le régulateur électronique de four pour une cuisson normale à 177 °C (350 °F). Vous devez obtenir une température moyenne de four après 5 cycles. Appuyez sur Clear/Off/Cancel pour arrêter la cuisson.
AJUSTEMENT DE LA TEMPÉRATURE
1.Réglez le régulateur pour une cuisson à 285 °C (550 °F).
2.Dans les 5 secondes suivant le réglage à 285 °C (550 °F), appuyez sur la touche de cuisson et
3.L’écart de calibration devrait s’afficher.
4.Utilisez les touches à incrément pour augmenter ou diminuer la température du four de 2 °C (35 °F) par intervalles de 1 °C (5 °F).
5.Une fois que l’écart désiré est réglé
Remarque : La modification de la calibration s’applique au mode de cuisson normal. Les ajustements n’affectent pas la température du cycle d’autonettoyage.
LAMPE
DU FOUR
INDIC. DE
CUISSON
RAPIDE
CUISSON
MOTEUR DU
LOQUET DU
VERROU
GRIL
VENT. DE
CUISS. RAPIDE
SPEED BAKE
P5
DESCRIPTIONS DES CODES D’ANOMALIE DU RÉGULATEUR ÉLECTRONIQUE DE FOUR
Code d’erreur | Cause probable du problème | Mesure corrective suggérée |
|
|
|
| |||
|
|
|
|
| |||||
F10 | Emballement | de | la température. | 1. (F10 seulement) Vérifiez la sonde du détecteur de température à résistance ainsi que son faisceau. | |||||
F11 |
| du | clavier. | le four surchauffe, coupez | l’alimentation | électrique. Si le | four surchauffe | ||
toujours lorsque l’alimentation | est rebranchée, remplacez | le régulateur | électronique du | four. Le four doit | |||||
|
|
|
| ||||||
Connexions P5 du régulateur électronique de four
F12 | Mauvaise | être remplacé | au | complet | si une surchauffe excessive a causé des dommages importants. | |||||||||
F13 | Mauvaise | identification | de | la mémoire | 2. | (F11, | 12 | et | 13) | Coupez | l’alimentation | électrique, | attendez 30 secondes, puis rebranchez l’appareil. | |
3. | (F11, | 12 | et | 13) | Si l’anomalie revient | après avoir | rebranché l’appareil, remplacez le régulateur | |||||||
| EEPROM/erreur de total | de | contrôle | |||||||||||
| électronique | du four. |
|
|
| |||||||||
| (Checksum error). |
|
|
|
|
| ||||||||
|
|
|
|
|
|
|
|
|
|
|
| |||
|
|
|
|
|
| |||||||||
F30 | Circuit de | la sonde coupé. |
| 1. | (F30 ou F31) Vérifiez la résistance à la température de la pièce et | |||||||||
|
|
|
|
| résistance de la sonde du | détecteur de | température | à résistance. Si la résistance ne correspond pas au | ||||||
INTERR. DE CUISSON À
CONVECTION (certains modèles)
INTERR. DE CUISSON À
CONVECTION (certains modèles)
SONDE DE TEMPÉRATURE
SONDE DE TEMPÉRATURE
INTERR. DE PORTE
INTERR. VERROU DU LOQUET MOTORISÉ DE LA PORTE
LAMPE
DU FOUR
INTERR.
DE PORTE
CUISSON GRIL
MOTEUR DU VENT. DE
CUISSON À CONV.
(certains modèles)
LOQUET
MOTORISÉ
DE LA PORTE
VOYANT DE CUISSON À CONVECTION (certains modèles)
F31 |
| tableau | de | résistance de la sonde du détecteur de température à résistance, remplacez la sonde. Vérifiez | ||||
|
|
| ||||||
|
|
| le | faisceau | électrique entre le régulateur électronique de four et le connecteur de la sonde. | |||
|
|
| 2. | (F30 ou F31) Vérifiez la résistance à la température de la pièce. Si elle est plus faible que 500 ohms, | ||||
|
|
| remplacez la sonde du détecteur de température à résistance. Vérifiez s’il y a un | |||||
|
|
| contact est coupé au niveau du faisceau de la sonde, entre le régulateur électronique du four et le | |||||
|
|
| connecteur | de la sonde. |
| |||
|
|
| ||||||
F90 | Temps maximal pour le déverrouillage de la | SI LE MOTEUR DU LOQUET FONCTIONNE : | ||||||
F91 | porte de | four dépassé. | 1. | (F90, | 91, 92, 93 et 94) Vérifiez le câblage reliant le régulateur électronique du four au microrupteur du | |||
|
| moteur | de | verrouillage. |
| |||
F92 | Nombre | maximal d’essais de déverrouillage de |
| |||||
2. | (F90, | 91, | 92, 93 et 94) Vérifiez les contacts du microrupteur du moteur du loquet. Si les contacts sont | |||||
la porte | de four dépassé. | |||||||
F93 | ouverts | lorsque la came du moteur fait descendre l’interrupteur, remplacez l’ensemble du moteur du loquet. | ||||||
Temps maximal pour l’ouverture de la porte | ||||||||
3. | (F90, 91, 92, 93 et 94) Vérifiez si la came du loquet, la tige du moteur de verrouillage et la came du | |||||||
F94 | ||||||||
de four | dépassé. | moteur | de | verrouillage sont | coincées. | |||
|
|
| 4. | Si les solutions proposées | ||||
Détecteur de température à résistance
ÉCHELLE DU DÉTECTEUR DE TEMPÉRATURE
À RÉSISTANCE
Température (°F) | Résistance (ohms) | |
|
|
|
32 | ± 1,9 | 1 000 ± 4,0 |
|
|
|
75 | ± 2,5 | 1 091 ± 5,3 |
|
| |
250 ± 4,4 | 1 453 ± 8,9 | |
|
| |
350 ± 5,4 | 1 654 ± 10,8 | |
|
| |
450 ± 6,9 | 1 852 ± 13,5 | |
|
| |
550 ± 8,2 | 2 047 ± 15,8 | |
|
| |
650 ± 9,6 | 2 237 ± 18,5 | |
|
|
|
900 | ± 13,6 | 2 697 ± 24,4 |
|
|
|
IMPORTANT :
N’ENLEVEZ PAS CE SAC OU
NE DÉTRUISEZ PAS SON CONTENU.
IL CONTIENT LES SCHÉMAS DE CÂBLAGE ET
LES INFORMATIONS DE RÉPARATION.
REMETTEZ LE CONTENU DANS LE SAC.
Temps maximal pour le verrouillage de la | électronique du | four. | ||
porte de | four dépassé. | |||
|
| |||
Nombre | maximal d’essais de verrouillage de | SI LE MOTEUR DU LOQUET NE FONCTIONNE PAS : | ||
la porte | de four dépassé. | 1. (F90, 91, 92, | 93 et 94) Vérifiez si la bobine du moteur de verrouillage est ouverte. Si elle est ouverte, | |
|
| remplacez l’ensemble du moteur de verrouillage. | ||
|
| 2. (F92, 93 et 94) Vérifiez l’interrupteur de la lampe de la porte du four : s’il est ouvert, remplacez | ||
|
| l’interrupteur. |
| |
|
| 3. Si les solutions proposées | ||
|
| électronique du | four. | |
TABLEAU D’ANALYSE DE CIRCUIT
Relais du régulateur électronique de four
L1 à | L1 à | L1 au | L1 au | L1 au | Interr. de | LOQUET | Verrouillage | |
Cuisson | Gril | loquet du | vent. à conv./ | voyant de | porte | MOTORISÉ DE | de la table | |
LA PORTE du | ||||||||
|
| moteur de | cuisson rapide | conv./cuisson |
| de cuisson | ||
|
| tiroir chauffant | ||||||
|
| la porte | Speed Bake | rapide |
| (certains | ||
|
|
|
|
|
| (certains modèles) | modèles) |
Cuisson/Cuisson min. |
Conv./Cuisson rapide |
Gril |
Nettoyage |
Déverrouillé |
Verrouillage |
Verrouillé |
Déverrouillage |
Porte ouverte |
Porte fermée |
Table de cuiss. en fonction** |
p/n 316905004 (0905) FR
REMARQUE : X = Vérifiez les circuits énumérés * = Alterne avec l’élément de cuisson au four ** = Certains modèles
