MS-7592

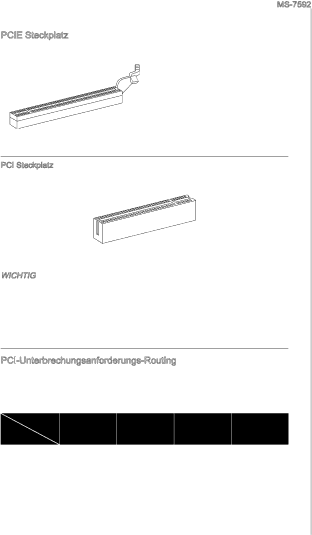

PCIE Steckplatz

Der PCIE-Steckplatz unterstützt eine Erweiterungskarte mit der PCIE-Schnitt- stelle.

PCIE 2.0 x16 Steckplatz

PCI Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zu- satzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

Wichtig

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herauszie- hen, bevor Sie eine Erweiterungskarte installieren oder entfernen. Denken Sie bitte auch daran die Dokumentation der Erweiterungskarte zu lesen, um notwen- dige Hardware- oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hard- wareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit dem PCI-Bus-Polen wie folgt verbunden:

Folge	1		2		3		4
Steckplatz
PCI 1		INT A#		INT B#		INT C#		INT D#
PCI 2		INT B#		INT C#		INT D#		INT A#

75
