Panasonic NN-H644, NN-H634 Diagrama de Componentes del Horno, Panel de Control, Teclas numéricas

Diagrama de Componentes del Horno

id g j f k a

a Ventilaciones de Aire Externas

b b Ventilaciones de Aire lnternas

c Sistema de Cierre de Seguridad

de la Puerta

d Ventilaciones de aire externas

e Panel de control

f Placa de ldentificación

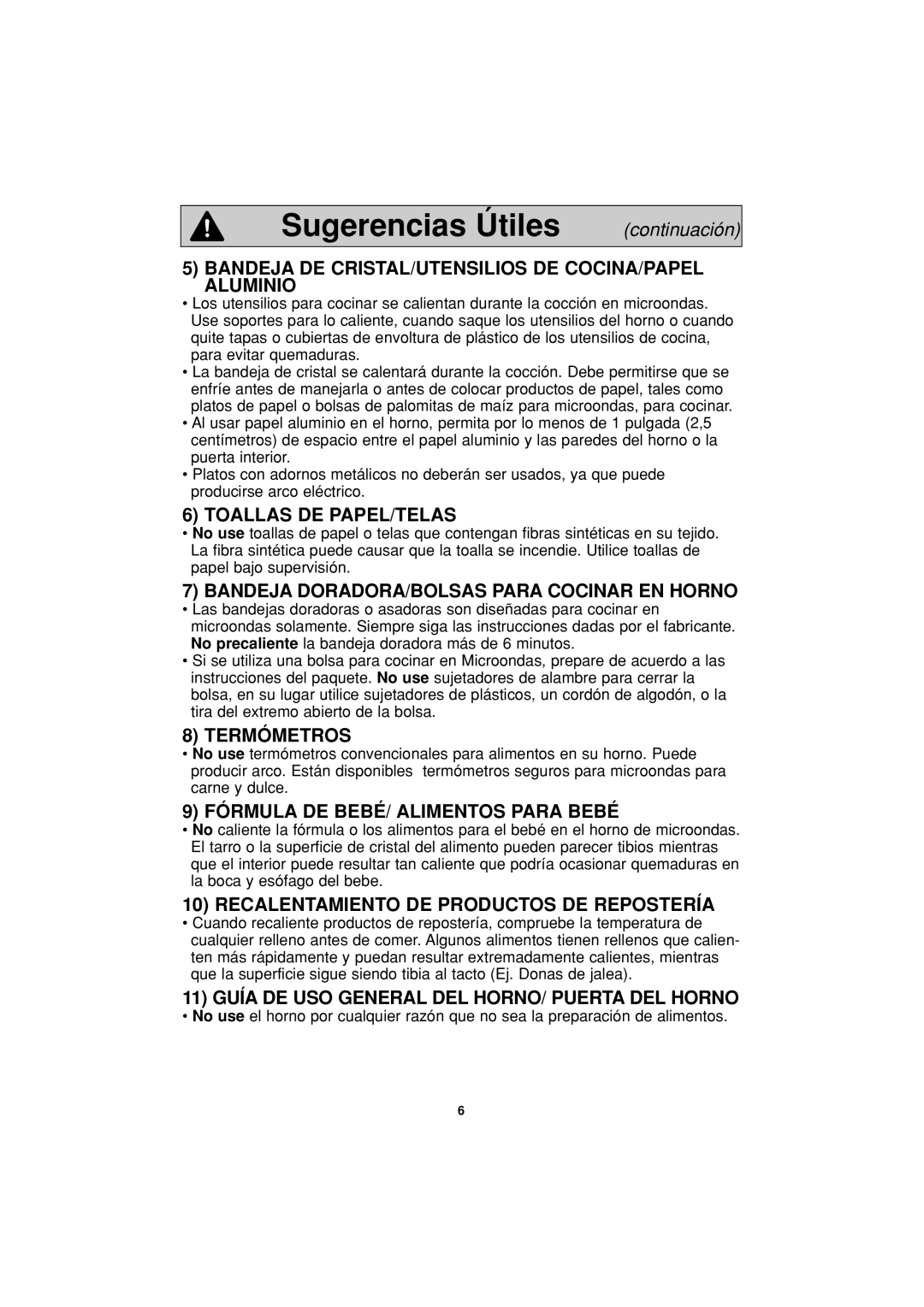

e g Bandeja de Cristal

hAro de Rodillo

i Película de Barrera contra el

Calor/Vapor (no extraer)

j Etiqueta de Menú

h

c

d

(para NN-H634)

k Cubierta del guía de ondas

(no remover)

Luz interior del Horno de Microondas:

La luz interior del Horno de Microondas se enciende únicamente mientras se esta cocinando y no encenderá cuando la puerta del horno este abierta.

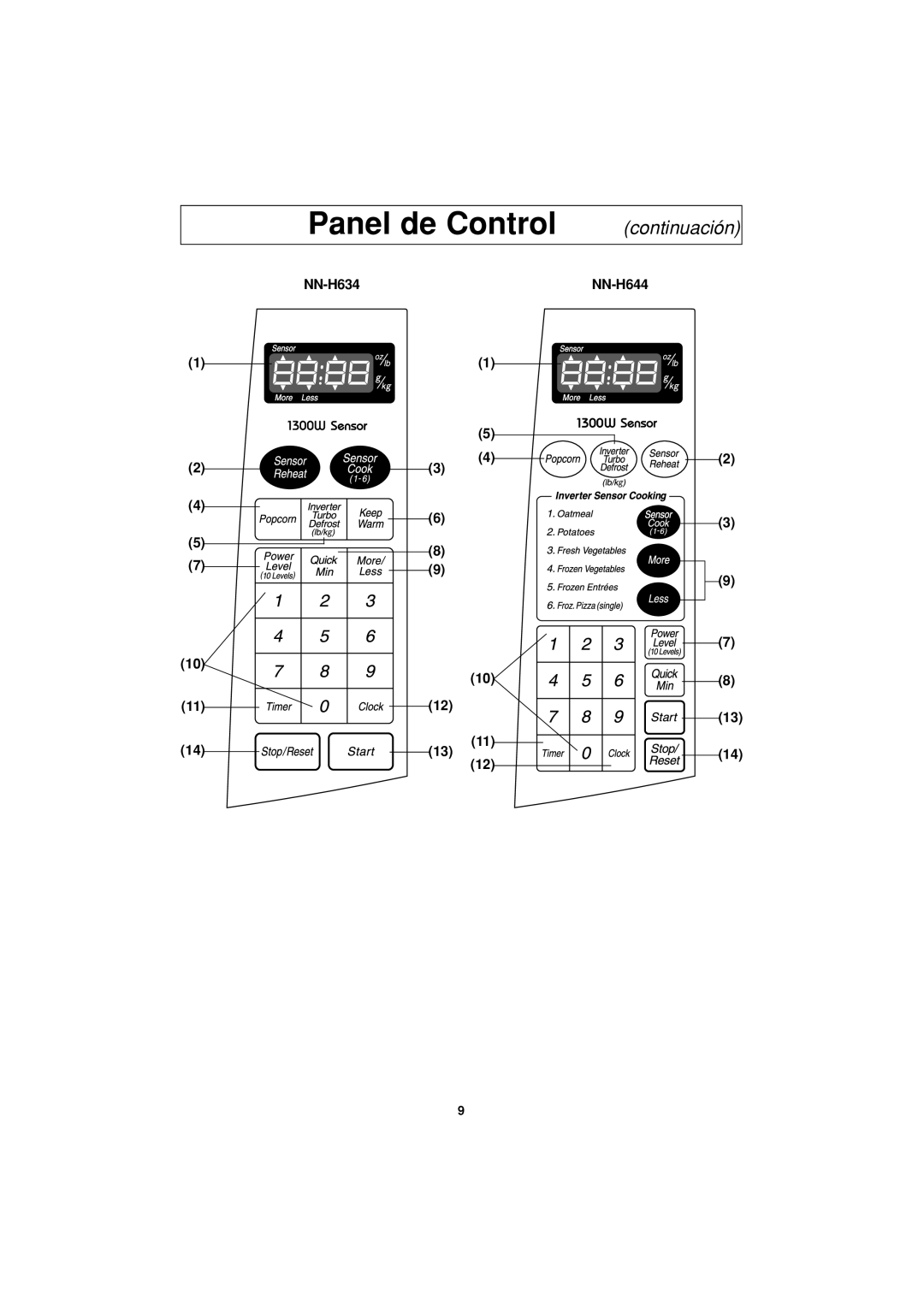

Panel de Control

(1)	Pantalla indicadora	(11) Tecla de tiempo (☛ página 18)
	(Ventana de Visualización)	(12) Tecla de reloj (☛ página 10)
(2)	Tecla de Recalentamiento con	(13) Tecla para Encender
	Sensor (☛ página 15)	Un toque permite al horno empezar
(3)	Tecla de Cocción con Sensor	su función. Si la puerta está abierta
	(☛ página 11)	o la tecla Pausa/Cancelar se

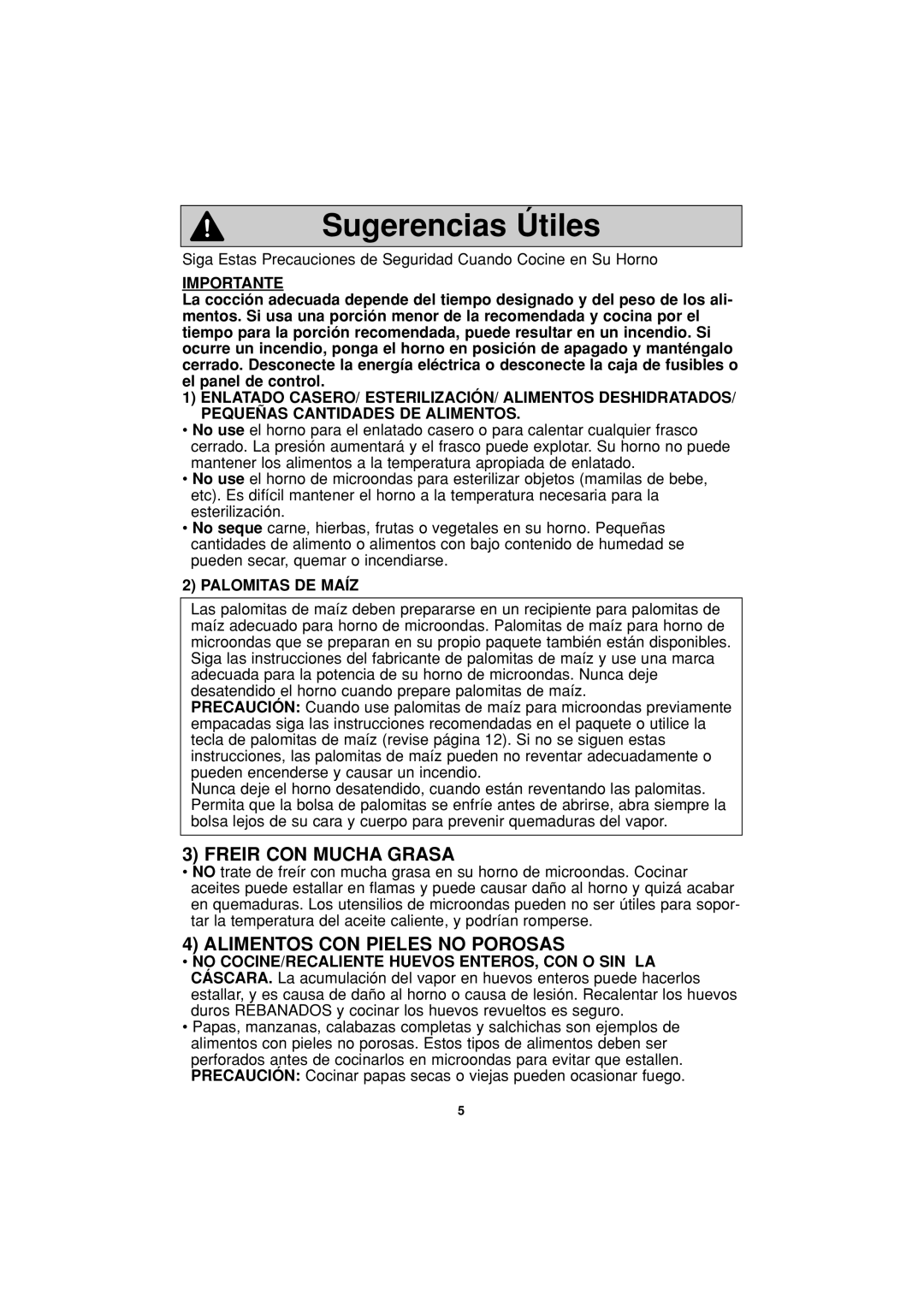

(4)	Tecla de Palomitas de maíz	oprime una vez durante la
	(☛ página 12)	operación del horno, la tecla para
(5)	Tecla de Descongelación	Encender debe oprimirse otra vez
	Turbo Inverter (☛ página 13)	para reanudar el trabajo del horno.

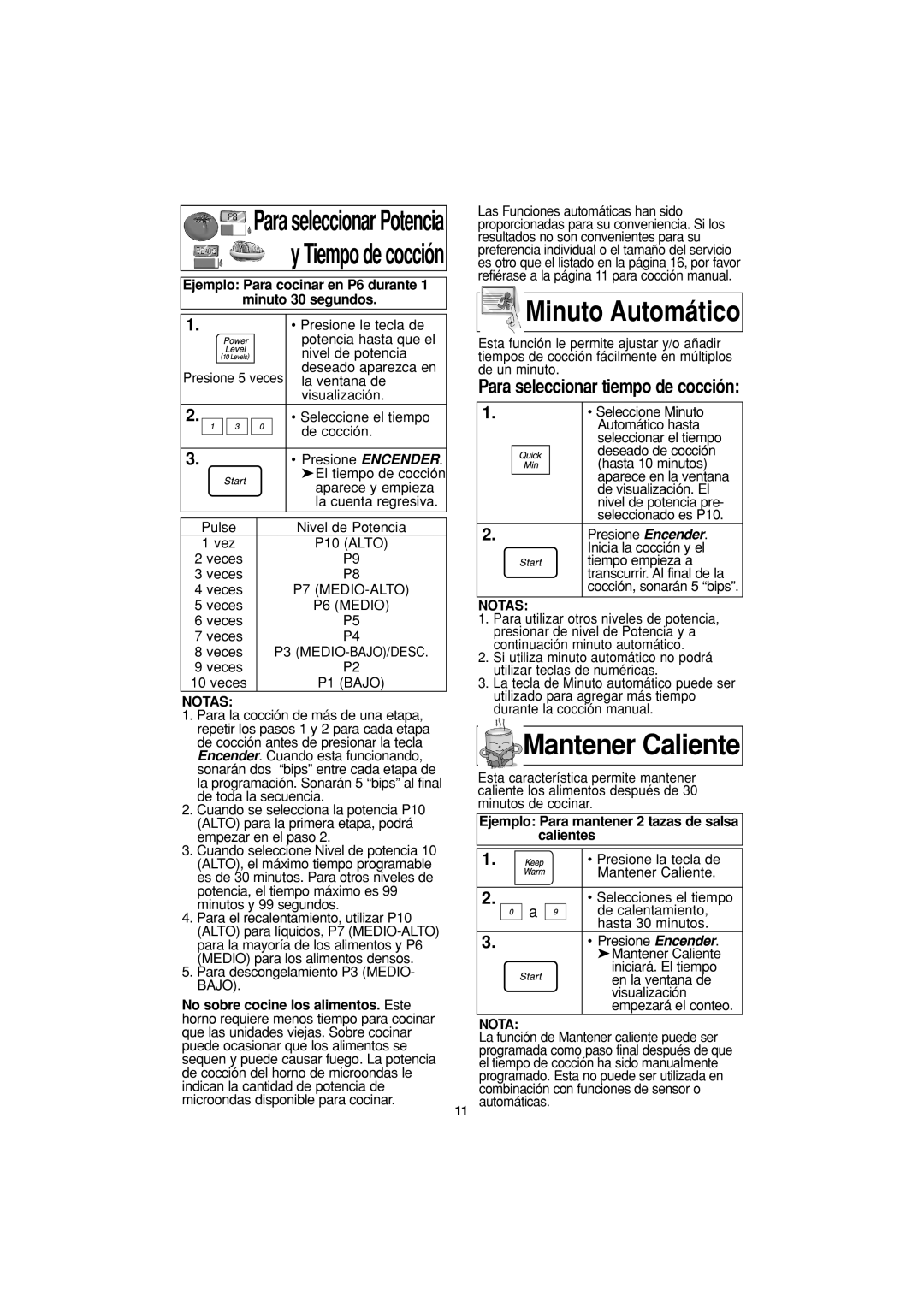

(6)	Tecla de Mantener Caliente	(14) Tecla para Pausa/Cancelar
	(para NN-H634) (☛ página 11)	Antes de Cocinar: Un toque
(7)	Tecla de Potencia	habilita sus instrucciones.
	(☛ página 11)	Durante la cocción: Un toque
(8)	Tecla de Minuto Automático	detiene temporalmente el proceso
	(☛ página 11)	de cocción. Otro toque cancela
(9)	Tecla de Más/Menos	todas sus instrucciones y la hora del
	(☛ página 12)	día aparece en la pantalla.

(10)Teclas numéricas

Bip:

Cuando una tecla es presionada correctamente, se escuchará un “bip”. Si una tecla es presionada y no escucha un “bip”, significa que la unidad no aceptó o no pudo aceptar la instrucción. El horno hará 2 veces “bip” entre las etapas programadas. Al final de cada programa completado, el horno hará 5 veces “bip”.
