Mackie TH-12A manual Reparatur, Rauschen / Brummen, XLR Anschlüsse

Page 12

Rauschen / Brummen

Überprüfen Sie das Signalkabel zwischen dem Mixer und der Box, und dass alle Stecker richtig Kontakt haben. Diese Probleme verursachen normalerweise Knacken und Brummen.

Wenn Sie zwei oder mehr TH-12A-Boxen verwenden, schließen Sie diese alle an die gleiche Steckdose oder das gleiche Verlängerungskabel an. Grund dafür ist, sie alle an die gleiche Erdung anzuschließen und somit das Risiko von Brummschleifen zu minimieren.

Bei der Verbindung eines unsymmetrischen Ausgangs an den symmetrischen Eingang der TH-12A, müssen Sie darauf achten, dass der Kabelschirm mit der unsymmetrischen Masse und dem Pin 1 am XLR-Stecker verbunden ist.

Anhang B: Verbindungen

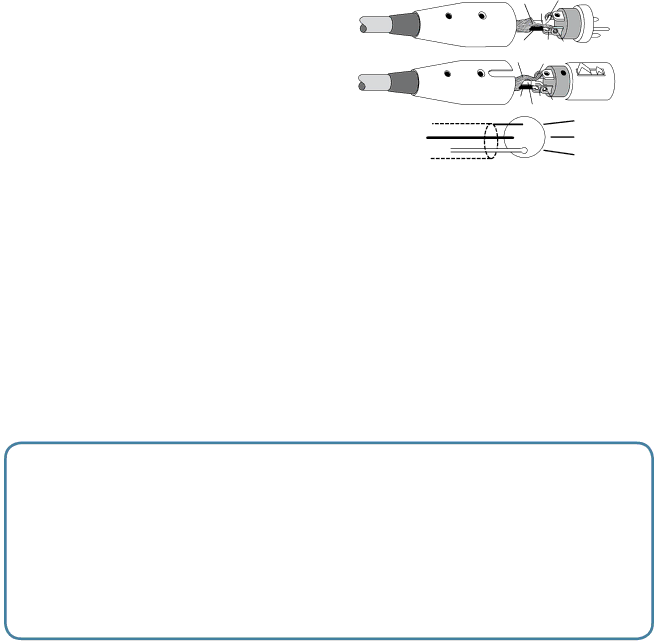

XLR Anschlüsse

Für die symmetrische INPUT- und THRU- Verbindungen der TH-12A werden XLR-Verbindungen verwendet. Sie sind nach AES-Standard (Audio Engineering Society) wie folgt belegt.

XLR symmetrische Belegung

Pin 1 = Abschirmung

Pin 2 = Heiß (+)

Pin 3 = Kalt (–)

Reparatur

Lesen Sie im Garantiefall bitte die

Garantiebedingungen auf Seite 16.

Bei Reparaturen außerhalb der Garantie besuchen Sie bitte den Mackie-Händler Ihres Vertrauens, oder kontaktieren Sie unseren Technischen Support unter der kostenfreien Service-Hotline 0800 18 22 577, oder schreiben Sie eine E-Mail an: euservice@loudtechinc. com.

Brauchen Sie Hilfe mit ihrer Box?

SHIELD 2

HOT

COLD 3 1

SHIELD 1

COLD 3 2

HOT

1SHIELD

3COLD

2HOT

Besuchen Sie www.mackie.com und klicken Sie auf Support. Dort finden Sie FAQs, Bedienungsanleitungen, Anhänge und andere Dokumente

Schreiben Sie ein Mail an euservice@loudtechinc.com

Rufen Sie uns unter der kostenfreien Service-Hotline 0800 18 22 577 an, und sprechen Sie mit einem unserer hervorragenden Servicemitarbeiter.

12
