Grizzly instruction sheet G5786 Parts Breakdown and List, Description

Page 2

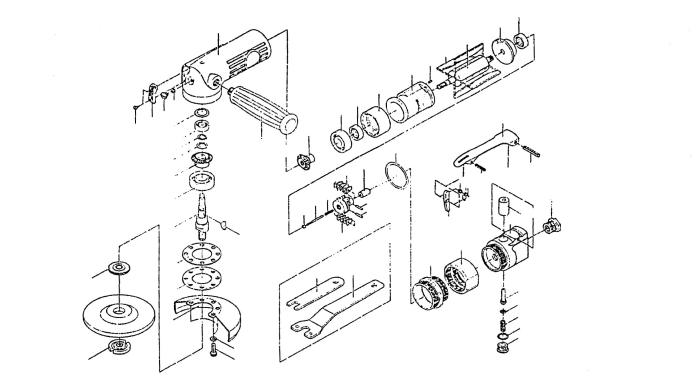

G5786 Parts Breakdown and List









��

��









�� ��

























�� ��





��



�� �� ��

��



��

�� ��

��

















��





��









�� ��











�� ��

��



����



��



��





��



��

��

����



��









��

















��

��



��

��



��







��









��





















��















��









��











��





��







��













��



��









REF

PART #

DESCRIPTION







1

P5786001

MOTOR HOUSING







2

P5786002

SEAL PLATE







3

P5786003

BALL BEARING







4

P5786004

ARBOR

5

P5786005

BALL BEARING







6

P5786006

WOODRUFF KEY







7

P5786007

BEVEL GEAR







8

P5786008

WAVE WASHER







9

P5786009

EXTERNAL STOP RING

10

P5786010

GASKET







11

P5786011

RETAINER







12

P5786012

CENTER WHEEL GUARD







13

P5786013

SPRING WASHER







14

P5786014

HEX SOCKET HEAD CAP BOLT

15

P5786015

ROTOR







16

P5786016

FRONT END PLATE







17

P5786017

CYLINDER







18

P5786018

SPRING PIN







19

P5786019

ROTOR BLADE

20

P5786020

REAR END PLATE







22

P5786022

PENDULUM







23

P5786023

SPRING PIN







24

P5786024

PLUNGER







25

P5786025

ADJUSTMENT SCREW

26

P5786026

SPRING







27

P5786027

ADJUSTMENT NUT







28

P5786028

BALL BEARING







29

P5786029

BEVEL PINION







REF

PART #

DESCRIPTION







30

P5786030

O-RING







39

P5786039

EXHAUST DEFLECTOR







40

P5786040

TAPPING SCREW







41

P5786041

PLUG

42

P5786042

O-RING







43

P5786043

FLANGE







45

P5786045

GRINDING WHEEL







46

P5786046

FLANGE NUT







47

P5786047

HANDLE

48

P5786048

FLAT WRENCH







49

P5786049

PIN WRENCH







50

P5786050

BALL BEARING







51

P5786051

THROTTLE VALVE HOUSING







52

P5786052

BUSHING

53

P5786053

AIR INLET BUSHING







54

P5786054

VALVE STEM







55

P5786055

VALVE SPRING







56

P5786056

CAP







57

P5786057

O-RING

58

P5786058

O-RING







59

P5786059

THROTTLE LEVER







61

P5786061

THROTTLE LEVER LOCK







62

P5786062

TORSION SPRING







63

P5786063

SPRING PIN

64

P5786064

SPRING PIN







65

P5786065

LOCK RING







66

P5786066

COUPLING NUT
