Indesit KP 958 MS.B Raccord à la canalisation du gaz, Adaptation aux différents types de gaz

Page 18

Une utilisation intensive et prolongée de l’appareil peut exiger une aération supplémentaire, par exemple l’ouver- ture d’une fenêtre ou une aération plus efficace en augmentant la puissance d’aspiration de l’électroventilateur s’il existe.

Les gaz de pétrole liquéfiés, plus lourds que l’air, stagnent vers le bas. Par conséquent, les pièces contenant des bouteilles de GPL doivent disposer d’ouvertures vers l’extérieur au niveau du sol afin de permettre l’évacuation

àpartir du bas d'éventuelles fuites de gaz. En outre, ne jamais stocker des bouteilles de GPL (même vides) dans des locaux souterrains. Il est opportun de conserver dans la pièce uniquement la bouteille de gaz utilisée, raccordée loin de sources de chaleur qui risqueraient d’en augmenter la température au-delà de 50 °C.

Raccord à la canalisation du gaz

Le raccord de l’appareil à la canalisation du gaz ou à la bouteille de gaz doit être effectué en conformité avec les règlements en vigueur et après avoir vérifié que l’appareil soit bien réglé pour ce type de gaz.

Cet appareil est prédisposé pour fonctionner avec le gaz indiqué sur l’étiquette apposée sur le plan de cuisson. Si le plan de cuisson doit être raccordé à un gaz différent du type de gaz indiqué sur l’étiquette, il faudra remplacer les injecteurs (en dotation) en respectant les instructions du paragraphe “Adaptation aux différents types de gaz”.

Afin de garantir un fonctionnement sûr, un usage approprié de l’énergie et une plus longue durée de l’appareil, vérifiez que la pression d’alimentation corresponde aux valeurs indiquées sur le tableau 1 “Caractéristiques des brûleurs et des injecteurs”, dans le cas contraire installez sur la canalisation d’arrivée du gaz un régulateur de pression spécial conforme aux normes en vigueur.

Effectuez le raccord de manière à ne pas provoquer de sollicitations d’aucune sorte sur l’appareil.

Reliez le raccord orientable (fileté ½"G mâle), placé sur le côté arrière droit de l'appareil (fig.7), par tuyau métallique rigide avec des raccords conformes à la norme en vigueur, ou bien par tuyau flexible métallique à paroi continue con- forme à la norme en vigueur, qui ne doit pas dépasser 2000 mm d'extension totale.

S'il faut que vous fassiez pivoter le raccord, changez obligatoirement le joint d'étanchéité (fourni avec l'appareil). Les opérations d'installation étant terminées, contrôlez l'étanchéité du circuit gaz, des connexions internes et des robinets à l'aide d'une solution savonneuse (jamais de flamme).

Vérifiez en outre que le tube de raccordement ne puisse entrer en contact avec des parties mobiles risquant de l’abîmer ou de l’écraser.

Assurez-vous que la conduite du gaz naturel suffit à alimenter l'appareil quand tous les brûleurs sont allumés.

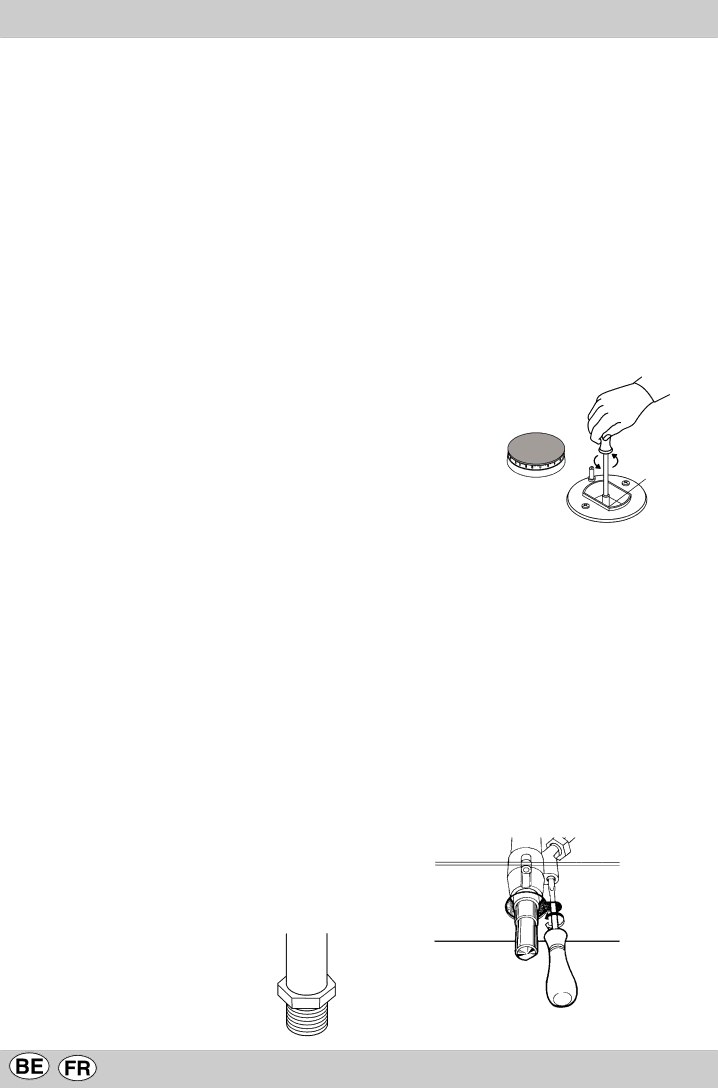

fig.7

Important: Pour effectuer le raccordement avec du gaz liquide (en bouteille), interposez un régulateur de pression conforme aux normes en vigueur.

Adaptation aux différents types de gaz

Pour adapter l'appareil à un type de gaz autre que celui pour lequel il a été conçu (indiqué sur la plaquette fixée sous le plan ou sur l'emballage) remplacez les injecteurs de tous les brûleurs en procédant comme suit:

enlevez les grilles du plan de cuisson et sortez les brûleurs de leur logement.

dévissez les injecteurs "A" à l’aide d’une clé à tube de 7 mm. (fig.8) et remplacez-les par les injecteurs appropriés au nouveau type de gaz (cf.tableau 1 ).

remontez les différentes parties en effectuant les opérations dans le sens inverse.

en fin d’opération, remplacez l’ancienne étiquette de calibrage par la nouvelle, correspondant au nouveau gaz utilisé, que vous trouverez dans nos centres de Service Après-vente.

A

fig.8

Réglage des minima

Placer le robinet sur la position minimum;

enlevez la manette du robinet et effectuez le réglage au moyen de la vis de réglage située à côté de la tige du robinet (fig.9) en utilisant un tournevis (en dévissant la vis le minimum augmente, tandis qu’en la vissant il diminue).

N.B.:en cas de gaz liquides, vissez° fond la vis de réglage;

une fois obtenu le débit minimal souhaité, allumez le brûleur et tournez brusquement la manette de la position de ralenti à la position d’ouverture maximale et vice ver- sa à plusieurs reprises. Vérifiez ainsi qu’il n’y ait pas extinction du brûleur.

replace la manette du robinet

fig.9

8
