Raccordement de la canalisation d'eau

Lire toutes les instructions avant de commencer.

IMPORTANT : Si on doit utiliser le réfrigérateur avant qu’il soit raccordé à la canalisation d’eau, placer la commande de la machine à glaçons à la position OFF (arrêt).

Raccordement à une canalisation d’eau

1.Débrancher le réfrigérateur ou déconnecter la source de courant électrique.

2.FERMER le robinet principal d’arrivée d’eau. OUVRIR le robinet de puisage le plus proche pendant une période suffisante pour que la canalisation d’eau se vide.

3.Trouver une canalisation d’eau froide verticale de ¹⁄₂" à 1¹⁄₄" (12,7 mm à 31,8 mm) près du réfrigérateur.

IMPORTANT :

Assurez-vous qu'il s'agit d'un conduit d'eau froide.

Un conduit horizontal fonctionnera, mais le procédé suivant doit être suivi : percer par le dessus de la canalisation et non pas par le dessous. Ainsi, l’eau ne risquera pas d’arroser la perceuse. Ceci empêche également les sédiments qu’on trouve normalement dans l’eau de s’accumuler dans le robinet.

4.Pour déterminer la longueur du tube en cuivre, il faut mesurer la distance séparant le point de connexion situé à l'arrière du réfrigérateur et la canalisation d'eau. Ajouter une longueur de 7 pi (2,1 m) pour permettre le déplacement du réfrigérateur pour le nettoyage. Utiliser un tube en cuivre de ¹⁄₄" (6,35 mm) de diamètre extérieur. Veiller à ce que le tube soit coupé d’équerre aux deux extrémités.

5.Lors de l'utilisation d'une perceuse sans fil, percer un trou de ¹⁄₄" dans le tuyau de canalisation d’eau froide choisie.



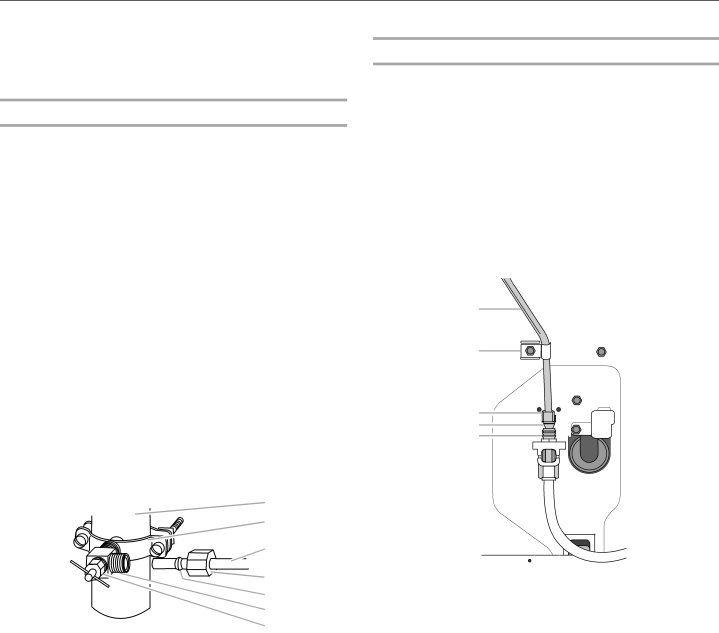

A



B



C



D



E



F



G

A. Canalisation d’eau froide

E. Bague de compression

B. Bride de tuyau

F. Robinet d’arrêt

C. Tube en cuivre

G. Écrou de serrage

D. Écrou de compression



6.Fixer le robinet d’arrêt sur la canalisation d’eau froide avec la bride de tuyau. Vérifier que le raccord du robinet est bien engagé dans le trou de ¹⁄₄" percé dans la canalisation et que la rondelle d’étanchéité est placée sous la bride de tuyau. Serrer l’écrou de serrage. Serrer lentement et uniformément les vis de la bride de tuyau afin que la rondelle forme une jonction étanche. Ne pas serrer excessivement car ceci pourrait provoquer l’écrasement du tube en cuivre.

7.Enfiler l’écrou et la bague de compression du raccord sur le tube en cuivre comme on le voit sur l’illustration. Insérer l’extrémité du tube aussi loin que possible dans l’ouverture de sortie du robinet. Visser l’écrou de compression sur le raccord de sortie avec une clé à molette. Ne pas serrer excessivement.

8.Placer le bout libre du tube dans un contenant ou évier et OUVRIR le robinet principal d’arrivée d'eau. Laisser l’eau s’écouler par le tube jusqu’à ce que l’eau soit limpide.

FERMER le robinet principal d’arrivée d’eau.

Raccordement au réfrigérateur

Selon le modèle, la canalisation d’eau peut être configurée vers le haut ou vers le bas. Suivre les instructions de raccordement appropriées à votre modèle.

Style 1

1.Enlever le capuchon de plastique de la valve d'entrée d'eau. Connecter le tube en cuivre au robinet d’eau en utilisant un écrou et une bague de compression tel qu’illustré. Serrer l’écrou de compression. Ne pas serrer excessivement. Vérifier que le tube en cuivre est fixé solidement en tirant sur le tube en cuivre.

2.Créer une boucle de service avec le tube de cuivre. Éviter les déformations en pliant le tube de cuivre. Fixer le tube en cuivre à la caisse du réfrigérateur avec une bride en “P”.

A

B

C

D

E

A. Tube en cuivre

D. Bague de compression

B. Bride en “P”

E. Valve d'entrée d'eau

C. Écrou de compression



3.Ouvrir l’arrivée d’eau au réfrigérateur et vérifier s'il y a des fuites. Corriger toute fuite.

Style 2

1.Créer une boucle de service (diamètre minimum de 2 pi

[61 cm]) avec le tube de cuivre. Éviter les déformations en pliant le tube de cuivre.

2.Retirer le capuchon de plastique du robinet d’arrivée d’eau. Placer un écrou de compression et une bague sur le tube de cuivre.

3.Insérer l’extrémité du tube de cuivre dans l'orifice d'arrivée d’eau. Ajuster le tube de cuivre de façon à ce qu'il s’adapte parfaitement à l'orifice d'arrivée d'eau pour éviter les déformations.

23
