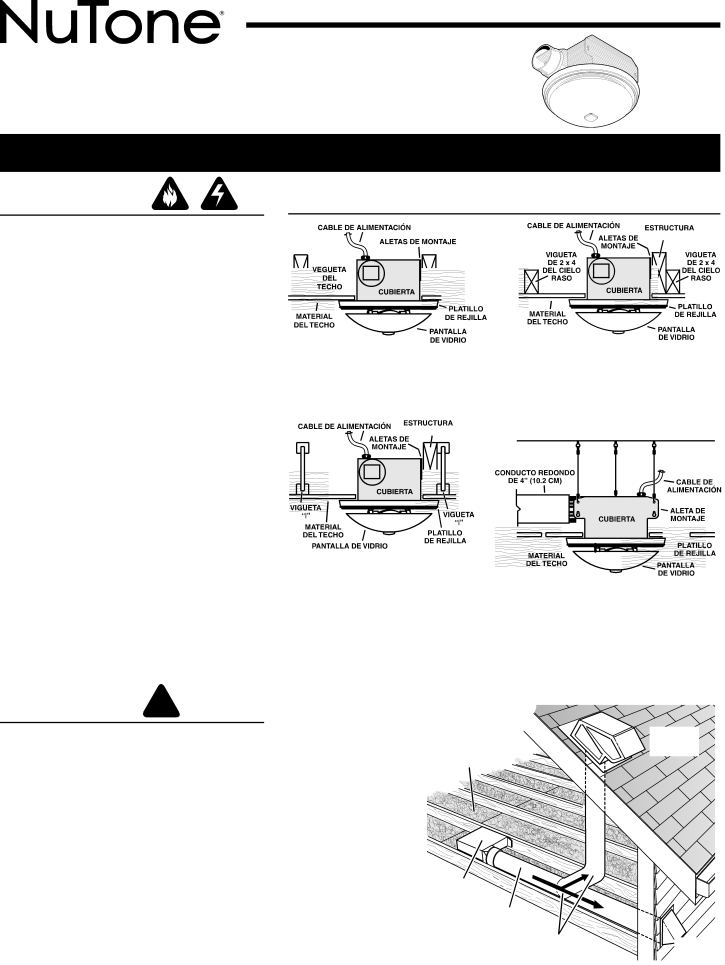

MODELO 768CHNT

Página 9

VENTILADOR DECORATIVA CON LA LUZ

LEA Y CONSERVE ESTAS INSTRUCCIONES

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA ELÉCTRICA O LESIONES PERSONALES, OBSERVE LO SIGUIENTE:

1. Utilice esta unidad solamente de acuerdo con las instrucciones del fabricante. Si tiene preguntas comuníquese con el fabricante a la dirección o al número telefónico que se indica en la garantía.

INSTALACIONES TÍPICAS

*

2. Antes de dar servicio o limpiar la unidad, interrumpa el suministro de energía en el panel de servicio y bloquee los dispositivos de desconexión para evitar la reinstalación accidental de la energía. Cuando no se puedan bloquear los dispositivos de desconexión, fije seguramente en el panel de servicio un medio de advertencia que sea visible, como por ejemplo una etiqueta.

3. Una persona o personas calificadas deben realizar el trabajo de instalación y el cableado eléctrico, de acuerdo con todos los códigos y normas aplicables, inclusive los códigos y normas de construcción para evitar incendios.

4. Se necesita suficiente aire para que se realice la combustión y la descarga de gases adecuadas a través de la chimenea del equipo para quemar combustible a fin de evitar las corrientes de inversión. Observe los lineamientos del fabricante del equipo de calefacción y las normas de seguridad, como por ejemplo las publicadas por la Asociación Nacional de Protección contra Incendios (National Fire Protection Association: NFPA), y la Sociedad Americana de Ingenieros en Calefacción, Refrigeración y Sistemas de Acondicionamiento de Aire (American Society for Heating, Refrigeration and Air Conditioning Engineers: ASHRAE), y los códigos locales. ditioning Engineers (ASHRAE), y las autoridades de los códigos locales.

5. Cuando corte o perfore la pared o el cielo raso, tenga cuidado de no dañar el cableado eléctrico ni otras conexiones de servicios que se encuentren ocultas.

6. Los ventiladores con conductos siempre deben tener salida hacia el exterior.

7. Nunca coloque el interruptor en un lugar en donde se pueda

CUBIERTA MONTADA

DIRECTAMENTE EN LA VIGUETA

2x6 (o más grande).

Descarga paralela a las viguetas.

*

CUBIERTA MONTADA

EN UNA VIGUETA “I”

Se requiere una estructura adicional para las aletas de montaje. Descarga paralela a las viguetas.

CUBIERTA MONTADA

EN UNA VIGA DE 2x4

Se requiere una estructura adicional para las aletas de montaje. Descarga paralela a las viguetas.

TECHOS SUSPENDIDOS Cubierta montada con cables.

Montaje de tres puntos.

alcanzar desde la tina o ducha.

8. Esta unidad se debe conectar a tierra.

9. Esta unidad está incluida en la lista de U.L. Tipo I.C. proteger inherente.

*La estructura adicional debe ser un tramo de 2x6 (altura mínima), de al menos 9 pulgadas (23 cm) de largo.

PLANIFICACIÓN DE LA INSTALACIÓN

PRECAUCIÓN !

1.Esta unidad debe usarse solamente para ventilación general. No la utilice para la descarga de materiales ni vapores peligrosos o explosivos.

2.Este producto está diseñado SOLAMENTE PARA INSTALARSE EN EL CIELO RASO. No monte este producto en la pared.

3.El conjunto de la luz se debe montar al montaje de la cubierta del ventilador incluido con este producto. No monte el conjunto de la luz a una caja del enchufe del cableado.

4.Para evitar causar daño a los cojinetes del motor y pistones impulsores ruidosos y/o no balanceados, mantenga los aerosoles para pirca, el polvo de construcción, etc. lejos del motor.

5.Por favor consulte la información y los requerimientos adicionales contenidos en la etiqueta de especificaciones que se encuentra en el producto.

A la persona que realiza la instalación: Deje este manual con el dueño de la casa.

Al dueño de la casa:

Las instrucciones de operación y limpieza se encuentran en la página 12.

El ventilador funcionará con más eficiencia

y menos ruido si se ubica en un sitio donde requiera el tramo de conducto más corto posible y un mínimo número de codos.

Instale una tapa de techo o de pared que tenga un regulador de tiro incorporado a fin de reducir los contratiros.

Alimente la unidad con el voltaje de línea y el cable eléctrico apropiados.

AISLAMIENTO

(Puede ser colo- cado alrededor y sobre de la cubierta del ventilador.)

CUBIERTA DE



VENTILADOR



CONDUCTO REDONDO

DE 4 PULG. *

Se compran

CODO REDONDO

*por separado

DE 4 PULG. *

TAPA DE

TECHO *

TAPA DE

PARED*
