ELECTRICAL CHARACTERISTICS CURVES

For Negative Remote On/Off Logic

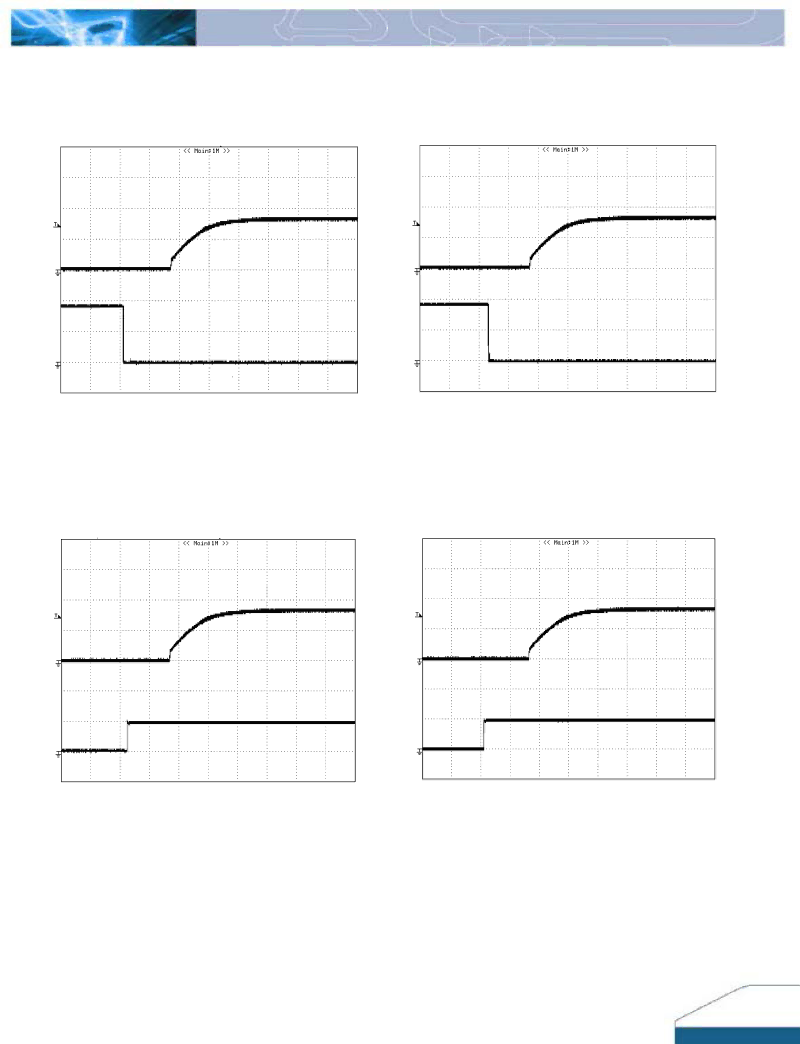

Figure 4: Turn-on transient at zero load current (5 ms/div).

Figure 5: Turn-on transient at full rated load current (constant

Vin=48V.Top Trace: Vout, 2V/div; Bottom Trace: ON/OFF input,

current load) (5 ms/div). Vin=48V.Top Trace: Vout, 2V/div;

2V/div

Bottom Trace: ON/OFF input, 2V/div

For Input Voltage Start up

Figure 6: Turn-on transient at zero load current (5 ms/div).

Figure 7: Turn-on transient at full rated load current (constant

Vin=48V.Top Trace: Vout, 2V/div, Bottom Trace: input voltage,

current load) (5 ms/div). Vin=48V.Top Trace: Vout, 2V/div;

50V/div

Bottom Trace: input voltage, 50V/div
