2.Assembly. 2. Zusammenbau. 2. Montage. 2. Montaje
2.Montaggio. 2. Montering.
Before the tractor can be used certain parts must be as- sembled, which for transportation reasons are enclosed in the packing.
Vor der Anwendung des Aufsitzmähers müssen gewisse Teile eingebaut werden, die aus Transportgründen in der Verpack- ung lose beigefügt sind.
Avant d'utiliser la tondeuse autoportée, certains éléments livrés dans l'emballage doivent être montés.
1
0 | 2819 |

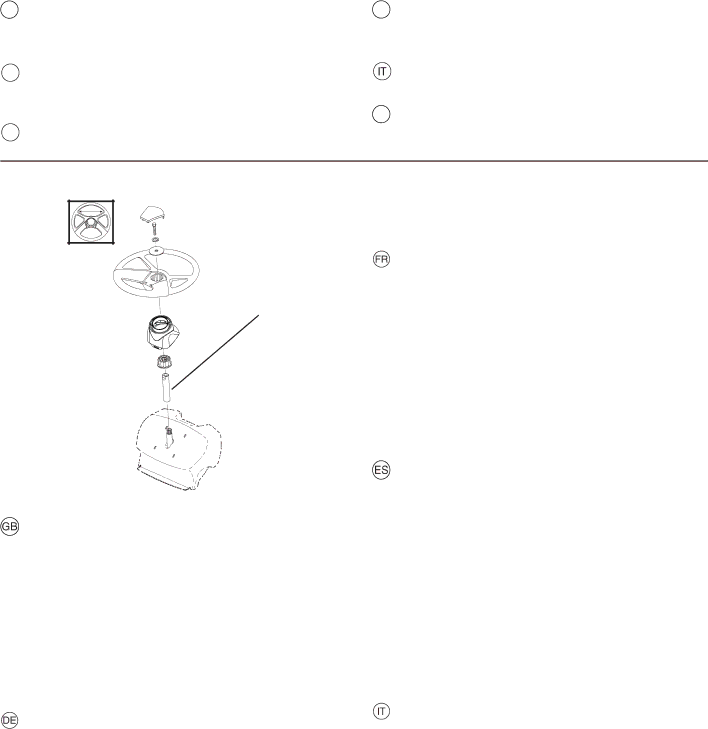

STEERING WHEEL
•Mount extension shaft (1).
•Mount the main shaft cover. Make sure that the guide tabs in the cover fit the cover in respective holes.
•Remove steering wheel adapter from steering wheel and slide adapter onto steering shaft . Check that the front wheels are aligned forward and place the wheel on the hub.
•Assemble large flat washer, lockwasher and 5/16 hex bolt. Tighten securely.
•Snap insert into center of steering wheel.
1.EXTENSION SHAFT
LENKRAD
•DieVerlängerungswelle (1).
•Lenkwellengehäuse einbauen. Dafür sorgen, daß die Füh- rungsbolzen in die jeweils dafür vorgesehenen Bohrungen ein- greifen.
•Nehmen Sie den Lenkradadapter vom Lenkrad ab und schieben Sie diesen auf die Lenksäulenverlängerung auf. Prüfen, daß die Vorderräder gerade stehen, und das Lenkrad auf der Nabe anbringen.
•Die große Unterlegscheibe, den Federing und die 5/16 Zoll Sechskantschraube montieren. Sicher festziehen.
•Den Einsatz in die Mitte des Lenkrades eindrücken
1. VERLÄNGERUNGSWELLE
Antes de poder utilizar el tractor, hay que montar algunas piezas que, por razones de transporte, van empaquetadas en el embalaje.
Prima di usare il trattore, montare alcune parti che per ragioni di trasporto sono confezionate a parte.
Voordat de traktor gebruikt kan worden, moeten sommige onderdelen worden gemonteerd, die vanwege het transport apart verpakt zijn in de emballage.
VOLANT DE DIRECTION
•Monter la rallonge d'arbre de direction (1).
•Positionner le cache sur la colonne de direction. S'assurer que les ergots du cache colonne de direction sont bien clipsés dans les quatre orifices du tableau de bord.
•Enlevez le manchon de direction du volant de direction et glissez le manchon sur l’arbre de rallonge. Vérifier que les roues avant sont bien alignées droit vers l’avant et positionner le volant sur le moyeu.
•Positionner la grande rondelle plate, la rondelle frein et le boulon hexagonal 5/16 ème. Visser fortement,
•Encliqueter le cache volant dans le volant de direction.
1. ARBRE D’EXTENSION
VOLANTE DE DIRECCIÓN
•Introduzca el eje de extensión (1).
•Montar la cubierta del eje del volant. Assegurarse de que las espigas de guía de la cubierta encajan en los orificios respectivos.
•Remueva el adaptador del volante y deslice el adaptador sobre la extensión del eje de dirección. Controlar que las ruedas delanteras están dirigidas hacia adelante y poner el volante en el cubo.
•Monte una arandela plana grande, arandela de seguridad de 3/8, una perno hexagonal 5/16 y apriete en forma segura
•Presione la pieza inserta adentro del centro del volante de dirección.
1. EJE DE EXTENCIÓN
VOLANTE
•Montare l'albero di estensione (1).
•Montare il coperchio del piantone. Controllare che tutti i pemi di guida entrino nei rispettivi alloggi.
•Rimuovere l’adattatore del volante dal volante e scorrerlo sull’estensione dell’albero dello sterzo. Controllare che le ruote anteriori siano ben dritte montare il volante sul mozzo.
•Assembiare la rondella piatta grande, la rondella di si- curezza e il bullone esagoonale 5/16. Tringere in maniera salda.
•Scattare l'inserto al centro del volante.
1. ALBERO DI ESTENSIONE
