Commandes et fonctions (suite)

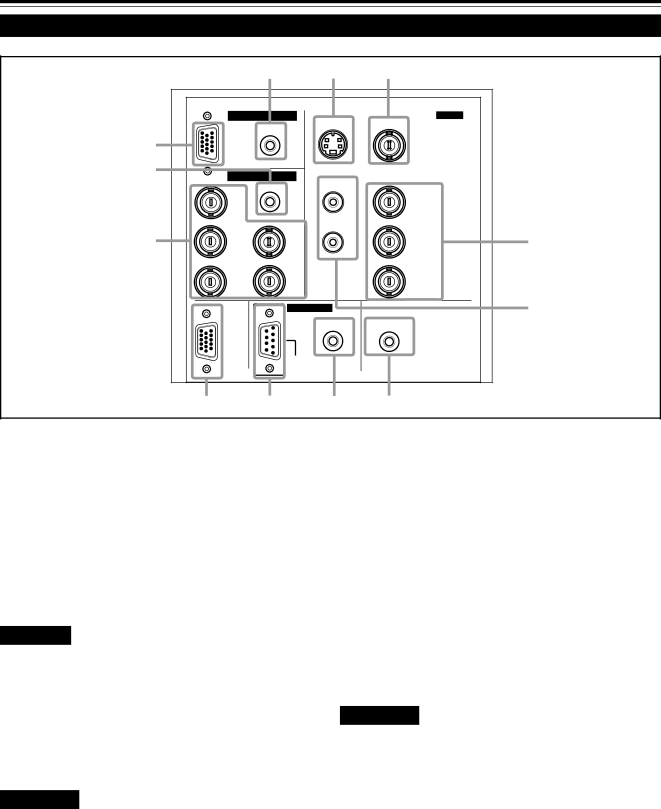

Panneau de connexion (suite)

	w		1	2
	AUDIO		Y/C	VIDEO
q	PC
p
	AUDIO		AUDIO
	R		L	Y
9	G	H/CS	R	PB/B-Y	3
	B	V		PR/R-Y
	COMPUTER				4
	OUT
			REMOTE	AUDIO OUT
		RS-232C
8	7		6	5

9Prises COMPUTER IN (entrée de l’ordinateur) -2 (BNC) Ce sont des prises pour les signaux RVB analogiques, les signaux de synchronisation verticale (V) et les signaux de synchronisation horizontale (H)/ signaux composites (Cs). Les appareils possédant des prises de sortie RVB peuvent être connectés.

*L’entrée de signaux extérieurs de synchronisation est automatiquement détectée.

La détection de signaux H/V ou Cs entraîne une commutation automatique sur la synchronisation externe. L’ordre de priorité est H/V > Cs.

Remarque

•Les signaux au format-DTV (480i, 480p, 720p, 1080i) peuvent être entrées.

Quand la source est réglée sur “AUTO”, les signaux 480i et 1080i peuvent être détectés automatiquement, mais les signaux 480p et 720p ne peut pas être détecté.

Pour pouvoir entrer un signal 480p ou 720p, la source doit être réglée sur le mode de source spécialisé “SDTV(480p)” ou “HDTV1(720p)”. Pour régler la source, référez-vous à “Changement (réglage) de la source” à la page 46.

ATTENTION

•Quand un signal d’ordinateur est entré, le bord supérieur de l’image peut apparaître courbé si le signal d’entrée de synchronisation est composite (Cs) ou synchronisé sur le vert. Dans ce cas, utilisez des signaux de synchronisation séparés pour la synchronisation verticale (V) et horizontale (H).

pPrise d’entrée AUDIO (prise mini stéréo)

C’est une prise d’entrée audio pour la prise COMPUTER IN (entrée d’ordinateur) -2. Connectez le signal de sortie audio de l’appareil connecté à la prise COMPUTER IN (entrée d’ordinateur) -2.

*Quand l’entrée COMPUTER -2 est choisie, le signal audio entrée est reproduit par les haut-parleurs du projecteur. Les signaux peuvent aussi être sortis par la prise AUDIO OUT (sortie audio).

(Cependant, si un câble est connecté à la prise AUDIO OUT (sortie audio), le signal audio n’est pas sorti par les haut-parleurs du projecteur.)

qPrise COMPUTER IN (entrée d’ordinateur) -1 (D-sub, 15 broches sur 3 rangées)

C’est une prise d’entrée (PC) réservée aux signaux d’ordinateur (signaux vidéo RVB et signaux de synchronisation).

Connectez la prise de sortie du moniteur de l’ordinateur à cette prise. Si vous connectez un ordinateur Macintosh, utilisez l’adaptateur de conversion pour Mac fourni.

ATTENTION

•Quand un signal d’ordinateur est entré, le bord supérieur de l’image peut apparaître courbé si le signal d’entrée de synchronisation est composite (Cs) ou synchronisé sur le vert. Dans ce cas, utilisez des signaux de synchronisation séparés pour la synchronisation verticale (V) et horizontale (H).

wPrise d’entrée AUDIO (audio) (prise mini stéréo)

C’est une prise d’entrée audio pour la prise COMPUTER IN (entrée d’ordinateur) -1. Connectez le signal de sortie audio de l’appareil connecté à la prise COMPUTER IN (entrée d’ordinateur) -1.

*Quand l’entrée COMPUTER -1 est choisie, le signal audio entré est reproduit par les haut-parleurs du projecteur. Les signaux peuvent aussi être sortis par la prise AUDIO OUT (sortie audio).

(Cependant, si un câble est connecté à la prise AUDIO OUT (sortie audio), le signal audio n’est pas sorti par les haut-parleurs du projecteur.)
