Maytag MDB6709AWW, W10290309A Installation du tuyau d’évacuation, Purge de la canalisation d’eau

Page 27

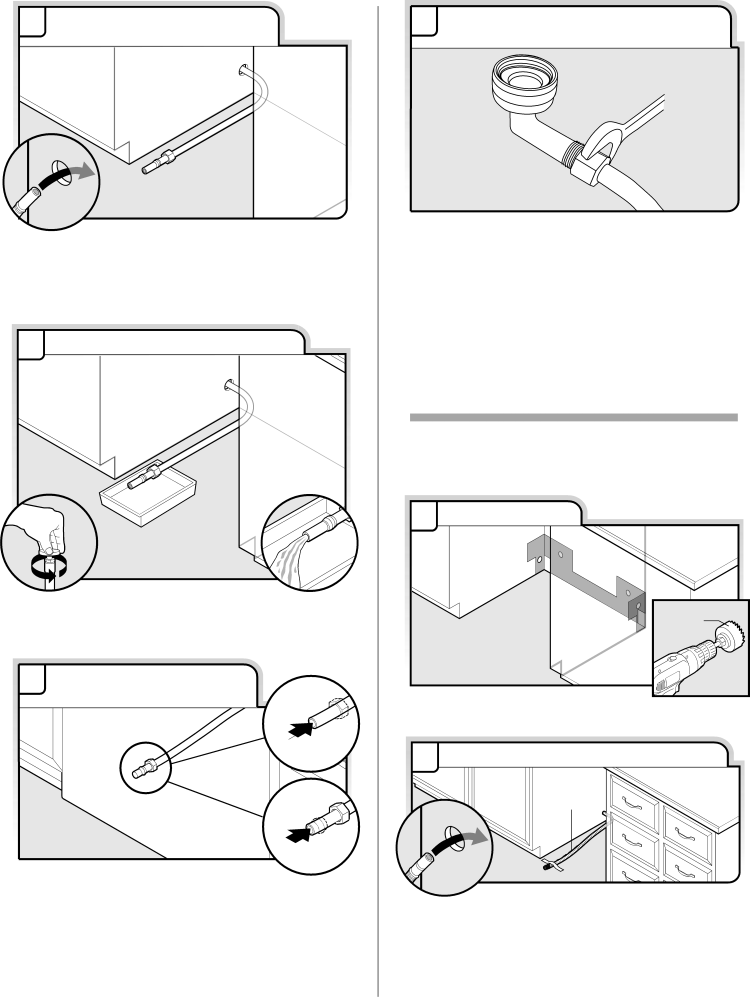

3 Installation de la canalisation d'alimentation

Faire passer prudemment le tube de raccordement à travers le trou percé dans le placard. (Le tube de cuivre peut s’écraser/se déformer facilement lors d’une flexion; procéder prudemment.) Il faut que la longueur de la section qui dépasse dans l’espace d’encastrement soit suffisante pour le raccordement à l’entrée du lave-vaisselle sur le côté gauche/à l’avant du lave-vaisselle.

4 Purge de la canalisation d’eau

Ouvrir lentement le robinet d’arrêt. Laisser l’eau s’écouler dans un bac de récupération pour l’élimination de toutes les particules solides qui pourraient obstruer l’électrovanne d’admission d’eau. Refermer le robinet d’arrêt.

5 Enfiler l’écrou et la virole sur la canalisation

Écrou

Virole

Canalisation en cuivre uniquement : Enfiler l’écrou puis la virole sur la canalisation de cuivre, sur environ 1" (2,5 cm).

REMARQUE : Pour réduire les vibrations durant le fonctionnement, acheminer la canalisation d’alimentation en eau de telle manière qu’elle ne touche pas la base, le châssis ou le moteur de l’appareil.

6 Raccorder le raccord coudé de 90°

àla canalisation d'alimentation en eau

Raccorder le raccord de compression de ³⁄₈" à la canalisation d'alimentation en eau avant d'installer l'appareil dans l'ouverture découpée dans le placard. Le fixer de façon à ce que le raccord de ³⁄₄" soit orienté vers le haut.

Canalisation en cuivre uniquement : insérer la canalisation dans le raccord coudé de 90° aussi loin que possible (la canalisation en cuivre se plie et s’écrase facilement). Faire glisser l’écrou et la virole vers l’avant et engager l’écrou sur le filetage du raccord coudé.

Raccord flexible à tresse d'acier : Fixer l’écrou sur le coude à l’aide d’une clé plate ou d’une clé à molette de ⁵⁄₈".

REMARQUE : Ne pas utiliser de ruban adhésif Teflon®† avec les raccords de compression.

Installation du tuyau d’évacuation

IMPORTANT : Utiliser toujours un tuyau d’évacuation neuf. Consulter le code de plomberie local pour déterminer si un brise-vide est nécessaire.

1 Perçage du trou

" (3,8 cm)

Si nécessaire, percer un trou de diamètre 1¹⁄₂" (3,8 cm) dans la paroi du placard le plus proche de l’évier.

2 Installation du tuyau d’évacuation

Tuyau d’évacuation

Installer le tuyau d’évacuation comme on le voit sur l’illustration, à travers le trou percé dans la paroi du placard, jusqu'au point à l’avant/au centre de la cavité d’encastrement où le raccordement sera effectué sur l’appareil. Fixer le tuyau d’évacuation sur le sol avec du ruban adhésif à l’emplacement indiqué, pour qu’il ne puisse bouger lors de l’insertion du lave-vaisselle dans la cavité.

†Teflon est une marque déposée de E.I. Du Pont de Nemours & Company.
