Maytag W10290309A, MDB6709AWW installation instructions Achever linstallation

Page 38

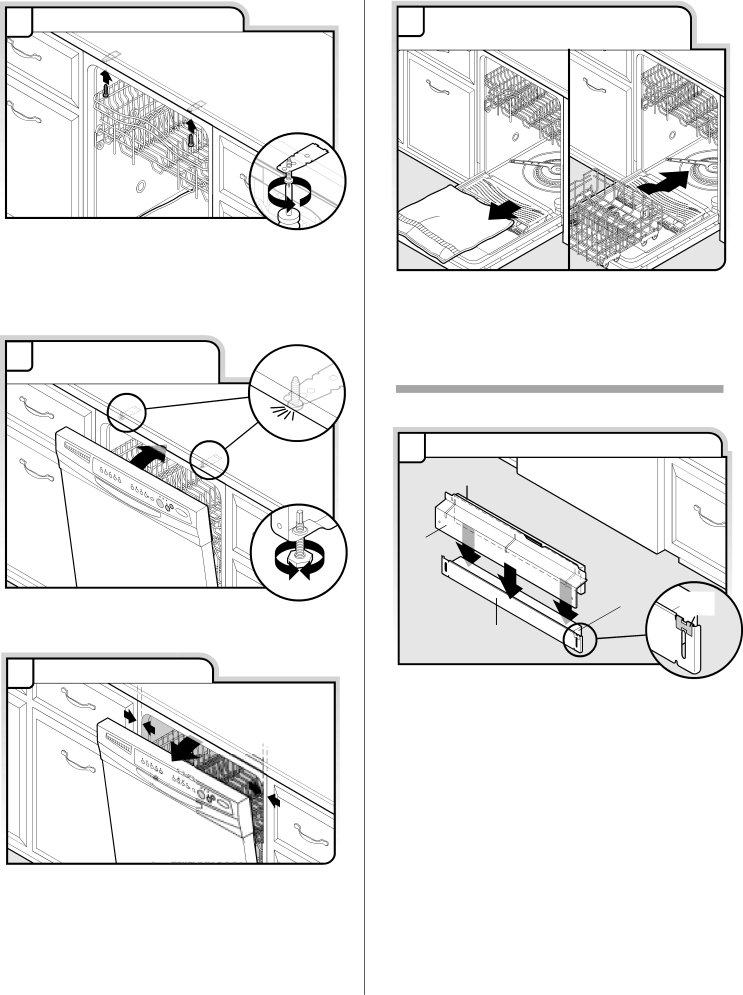

3 Arrimer le lave-vaisselle

REMARQUE : Veiller à ne pas laisser tomber une vis au fond de la cuve du lave-vaisselle.

Identifier les brides d’arrimage au sommet du lave-vaisselle; fixer les brides sur le plan de travail avec deux vis Phillips no 10 x ¹⁄₂" (fournies). Il faut que le lave-vaisselle soit immobilisé pour qu’il ne puisse osciller/basculer lors de l’ouverture de la porte.

4 Liberté de manœuvre de la porte

Vérifier que le sommet de la porte ne peut entrer en contact avec les vis, les brides ou le plan de travail; s’il y a une quelconque interférence, modifier le réglage des pieds.

5 Centrage transversal

Ouvrir la porte, et vérifier que le lave-vaisselle est parfaitement centré dans la cavité d’encastrement (espacement identique à gauche et droite entre le lave-vaisselle et les placards latéraux). Si l’espacement n’est pas identique, desserrer les vis des brides de fixation et déplacer légèrement le lave-vaisselle; resserrer les vis de fixation des brides.

38

6 Réinstallation du panier inférieur (retrait de la serviette)

Retirer la serviette de protection qui avait été placée au fond du lave-vaisselle. Réinstaller le panier inférieur.

Si nécessaire, consulter le site Internet www.whirlpool.com/anchoring (onglet FAQ) qui présente une description vidéo de cette étape.

Achever l'installation

1 Réinstallation des panneaux d'accès

Isolant (sur certains modèles)

Panneau d'accès

Agrafe de

Isolant liaison à la terre

Panneau inférieur

Vérifier que l’agrafe de liaison à la terre est fixée sur le panneau inférieur. Placer le panneau inférieur derrière le panneau d’accès. Sur certains modèles, il y a sur le panneau d’accès un matériau isolant qui devra être inséré derrière l’isolant du panneau inférieur.
