2.7.2內部連接埠

1. 軟碟機連接插槽(34-1 pin FLOPPY

這個插槽用來連接軟式磁碟機的排線,而排線的另一端可以連接一部軟 式磁碟機。軟式磁碟機插槽第五腳已被故意折斷,而且排線端的第五個孔 也被故意填塞,如此可以防止在組裝過程中造成方向插反的情形。

PIN 1

P5KC

FLOPPY

NOTE: Orient the red markings on the floppy ribbon cable to PIN 1.

請將排線標示為紅色處 對準插槽上 PIN 1 位置

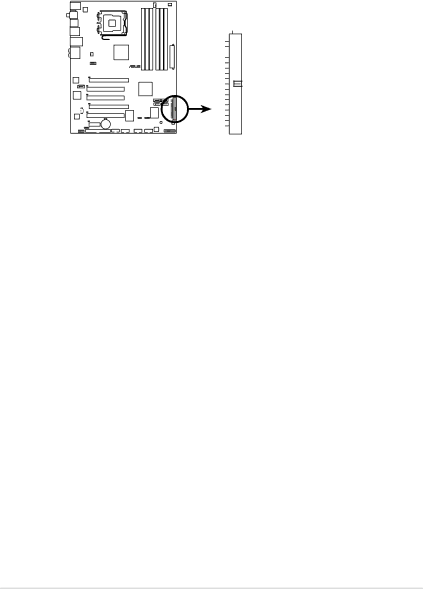

P5KC Floppy disk drive connector
